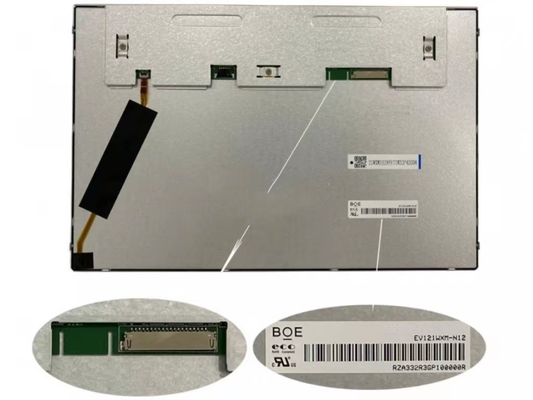

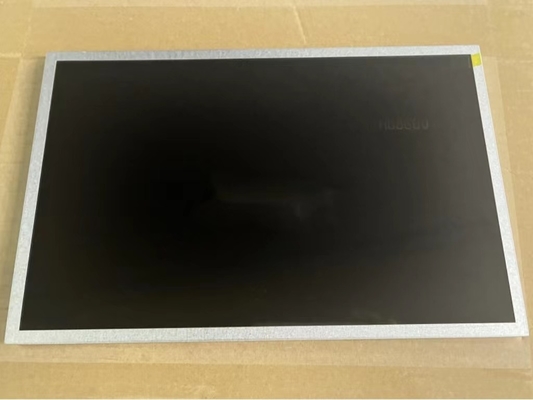

جزئیات محصول:
|
برند: | BOE | اندازه مورب: | 12.1 اینچ |
---|---|---|---|
وضوح: | 1280 (RGB) × 800، WXGA 124PPI | درخشندگی: | 500 سی دی در متر مربع |
اطلاعات اساسی: | برند | مدل | نوع | نام مستعار مدل |
---|---|---|---|---|
EV121WXM-N12 | a-Si TFT-LCD، LCM | - | ||
قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
-20 ~ 70 °C | -30 ~ 80 °C |
اندازه پنل: | 12.1 اینچ | |||
---|---|---|---|---|
ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
1280 ((RGB) × 800، WXGA | نوار عمودی RGB | 0.068×0.204 میلی متر | 0.204×0.204 mm [124PPI] | |
اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
261.12×163.2 میلی متر | 264.12×166.2 میلی متر | 277.7×180.6 میلی متر | 8.7±0.5 میلی متر | |
ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
مستطیل مسطح | 16:10 (W: H) | نوع منظره | ||
ثابت کردن: | حفره های نصب جانبی (4-M2) در قسمت چپ و راست قاب | |||
ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
- | TBD | ضد شعله (مه 25٪) |
اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
---|---|---|---|
500 cd/m2 (معمول) | ADS، معمولا سیاه، قابل انتقال | 1200١ (نوعي) (رسانه) | |
زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
85/85/85/85 (نوع) ((CR≥10) | تقارن | 30 (نوع) ((Tr+Td) (ms) | |
رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
6485K | 262K/16.7M (6 بیتی / 6 بیتی + Hi-FRC) | X:0.313"ی":0.329 | |
1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
77% | 100 درصد | 78 درصد | |
پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
80 درصد | 57 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
تغییر در روشنایی: | 1.25/1.43 (نوع / حداکثر) ((9 امتیاز) |
سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
---|---|---|---|---|---|---|
150/180/200mA (Min./Type./Max.) | 3.3V (نوع) | 0.5/0.59/0.66W (Min./Type/Max.) | ||||
ویژگی های رابط: | موقعیت | نوع | رابط | |||
کانکتور | LVDS (1 ch، 6/8-bit) | |||||
رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
HRS | DF19G-20P-1H | 1 عدد | 1.0 میلی متر | 20 پین |
ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
---|---|---|---|---|---|---|
WLED | نوع نور لبه (باطن) | چهار رشته | 12S4P | 50K ((دقيقه) | - | |
WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
160mA (نوع) | 38.4/39.6V (نوع/حداکثر) | 6.14/6.34W (نوع / حداکثر) | ||||
ویژگی های رابط: | موقعیت | نوع | راننده WLED | |||
- | کانکتور | با راننده LED | ||||
جزئیات رابط | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
STM | MSA24038P6 | 1 عدد | 1.25 میلی متر | 6 پین | ||
راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
620mA (حداکثر) | 12±1.2 ولت | 7.45W (حداکثر) |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 261.12 ((W) × 163.2 ((H) mm، اندازه طرح 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm، اندازه منطقه مشاهده 264 است.12 ((W) × 166.2 ((H) mm، با درمان سطحی از Antiglare (Haze 25٪) ، وزن خالص TBD. به عنوان یک ADS، معمولا سیاه، محصول LCM انتقال، EV121WXM-N12 می تواند 500 cd / m2 روشنایی صفحه نمایش 1200:1 نسبت کنتراست انتقال، 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در سیمتری و زمان پاسخ 30 (Typ.) ((Tr+Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیت / 6 بیت + Hi-FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگی 100٪ (sRGB).این محصول 12S4P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور لبه (باطن سمت) قرار داده شده است و دارای طول عمر کار 50K ساعت است، تصویب کرد.EV121WXM-N12 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 20 پین متصل شده است.
