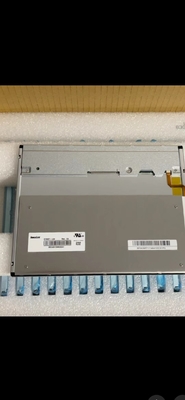

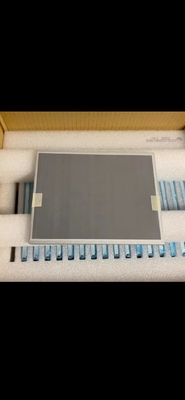

جزئیات محصول:
|
| Brand: | Innolux | Diagonal Size: | 10.4" |
|---|---|---|---|
| Resolution: | 1024(RGB)×768, XGA 123PPI | Luminance: | 350 cd/m² |
| Viewing Angle: | 88/88/88/88 (Typ.)(CR≥10) | Max. Ratings: | Storage Temp.: -20 ~ 70 °C Operating Temp.: -20 ~ 70 °C |
| اطلاعات اساسی: | تولید کننده | مدل پانل | نوع پنل | نام مستعار |
|---|---|---|---|---|
| G104X1-L03 | a-Si TFT-LCD، LCM | - | ||
| محیط زیست | دولت RoHS | دمای عملیاتی | دمای ذخیره | سطح ارتعاش |
| -20 ~ 70 °C | -20 ~ 70 °C |
| اطلاعات اساسی: | روشنایی (cd/m2) | زاویه دید (L/R/U/D) | زمان پاسخ (ms) |
|---|---|---|---|
| ۳۵۰ (نوعی) | 88/88/88/88 (نوع) ((CR≥10) | 14/11 (نوع) ((Tr/Td) | |
| بهترین منظره | حالت نمایش | نسبت کنتراست | |
| تقارن | فوق العاده MVA، معمولا سیاه، انتقال دهنده | 1000: 1 (نوعی) (رسانی) | |
| رنگ صفحه نمایش: | دمای رنگ | رنگ های نمایش | مختصات سفيد |
| 6485K | 262K/16.2M (6 بیتی / 6 بیتی + FRC) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 53 درصد | 73 درصد | 55 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 55 درصد | 39 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| نوع سفيد: | 1.40 (حداکثر) ((۵ امتیاز) | ||
| اندازه پنل: | 10.4 | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | فرمت پیکسل | پیکسل ها | پیکسل پیچ (میلی متر) | فاصله نقطه (ملی متر) |
| 1024 ((RGB) × 768 [XGA] | نوار عمودی RGB | 0.2055×0.2055 [123PPI] | 0.0685×02055 | |
| اندازه مکانیکی: | منطقه فعال (ملی متر) | مساحت بیزل (ملی متر) | ابعاد طرح (ملی متر) | عمق خاکستری (ملی متر) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 238.6 ((H) × 175.8 ((V) | 6.0/7.97 (نوع / حداکثر) mm | |
| ویژگی های طرح: | فاکتور فرم | جهت گیری | نسبت ابعاد | سبک شکل |
| مستطیل مسطح | نوع منظره | 4۳ (H:V) | ||
| نصب: | حفره های نصب صورت (4-Ф2.8) در قسمت چپ و راست قاب | |||
| جزئیات دیگر: | وزن | پوشش پانل | درمان | |
| ۲۸۰ گرم (نوعی) | - | ضد آینه | ||
| مشخصات لامپ: | نوع | موقعیت | مقدار | شکل | زندگی ((ساعت) | مبادله لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | - | - | 30K ((دقيقه) | - | |
| WLED برق: | ولتاژ | عرضه فعلی | قدرت | |||
| ۲۶ ولت (نوع) | ||||||
| ویژگی های رابط: | موقعیت | راننده چراغ پشتی | نوع | |||
| - | با راننده LED | کانکتور | ||||
| جزئیات رابط: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| ACES | 91208-01001 | 1.0 میلی متر | 10 پین | 1 عدد | ||
| راننده برق: | ولتاژ | عرضه فعلی | مصرف برق | |||
| 12.0±5.0 ولت | 0.3/0.35A (نوع/حداکثر) | 3.1W (نوع) | ||||
| صفحه راننده برق: | ولتاژ | عرضه فعلی | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3V (نوع) | 570±50mA | 1.9W (نوع) | ||||
| ویژگی های رابط: | موقعیت | سیگنال | نوع | |||
| - | LVDS (1 ch، 6/8-bit) | کانکتور | ||||
| جزئیات کانکتور: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| JAE | FI-XB30SRL-HF11 | 1.0 میلی متر | 30 پین | 1 عدد | LVDS-30P1C8B-085A | |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 210.4 ((W) × 157.8 ((H) mm، اندازه خاکستری 238.6 ((W) × 175.8 ((H) × 7.97 ((D) mm، اندازه منطقه مشاهده 215 است.4 ((W) × 161.8 ((H) mm، با درمان سطحی از Antiglare، وزن خالص 280g (نوع). به عنوان یک Super MVA، معمولا سیاه، انتقال LCM محصول، G104X1-L03 می تواند 350 cd / m2 روشنایی صفحه نمایش 1000:1 نسبت کنتراست انتقال، 88/88/88/88 (Typ.) ((CR≥10) (L/R/U/D) زاویه مشاهده، بهترین جهت مشاهده در Symmetry ، و زمان پاسخ 14/11 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی / 6 بیتی + FRC برای هر نقطه تعیین می شود، بنابراین ارائه یک پالت از 262K / 16.2M رنگ، همچنین با عملکرد طیف رنگ 53٪ (NTSC).این محصول WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و زمان زندگی کاری 30K ساعت را اتخاذ کرده استG104X1-L03 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند، که توسط 30 پین اتصال دهنده با ولتاژ منبع برق 3.3V (نوع.) متصل می شود.
