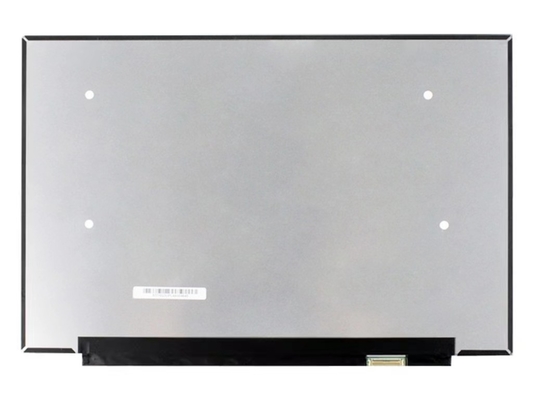

جزئیات محصول:
|
برند: | BOE | اندازه مورب: | 16.0" |
---|---|---|---|
وضوح: | 2560 (RGB) × 1600، WQXGA 188PPI | روشنایی: | 350 سی دی در متر مربع |
زاویه دید: | 89/89/89/89 (نوع) (CR≥10) | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 درجه سانتی گراد Storage Temp.: -2 |
اطلاعات اساسی: | نام تجاری | نام مدل | نوع | نام مستعار مدل |
---|---|---|---|---|
NE160QDM-N64 | اکسید TFT-LCD، LCM | BOE0ACA | ||
حداکثر رتبه بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح ارتعاش |
0 ~ 50 °C | -20 ~ 60 °C |
اندازه صفحه نمایش: | 16.0" | |||
---|---|---|---|---|
ویژگی های پیکسل: | تعداد پیکسل ها | فرمت پیکسل | ارتفاع نقطه (H × V) | پیچ پیکسل (H × V) |
2560 ((RGB) × 1600، WQXGA | نوار عمودی RGB | 0.04488×0.13464 میلی متر | 0.13464×0.13464 میلی متر [188PPI] | |
اندازه مکانیکی: | منطقه نمایش (H × V) | باز شدن بیزل (H × V) | ابعاد کلی (H × V) | عمق کلی |
344.678×215.424 میلی متر | - | 349.68×231.42 میلی متر | 2.45/3.00 (نوع / حداکثر) mm | |
ویژگی های طرح: | شکل فرم | نسبت ابعاد (H: V) | جهت گیری | سبک شکل |
مستطیل مسطح | 16:10 | نوع منظره | باریک (PCBA صاف، T≤3.2mm) | |
سایر مشخصات: | ماسا | پوشش پانل | درمان سطح | |
۲۹۰ گرم (حداکثر) | - | ضد شعله، پوشش سخت (3H) | ||
سوراخ ها و براکت ها | بدون |
اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
---|---|---|---|
۳۵۰ cd/m2 (معمول) | ADS، معمولا سیاه، قابل انتقال | 1500١ (نوعي) (رسانه) | |
چشم انداز خوب در | زاویه دید | زمان پاسخ | |
تقارن | 89/89/89/89 (نوع) ((CR≥10) | 20 (نوع) ((Tr+Td) (ms) | |
رنگ صفحه نمایش: | دمای رنگ: | رنگ پشتیبانی | هماهنگی رنگ |
6485K | 16.7M (8-bit) | X:0.313"ی":0.329 | |
1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
73 درصد | 99 درصد | ۷۶% | |
پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
۷۶% | 54 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
يکپارچگي سفيد: | 1.25/1.67 (حداکثر) |
ویژگی های روشنایی پس زمینه: | نوع | موقعیت | زندگی ((ساعت) | مقدار | شکل | جایگزین کردن |
---|---|---|---|---|---|---|
WLED | نوع چراغ لبه | 15K ((دقيقه) | 10S6P | 6 رشته | - | |
ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
با راننده LED | شامل رابط سیگنال | - | ||||
راننده برق WLED: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
5/12/21 ولت (نوع/حداکثر.) | 302mA (حداکثر.) | 3.62W (حداکثر) |
سيگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
---|---|---|---|---|---|---|
3.3V (نوع) | 250mA (حداکثر) | 0.9W (حداکثر) | ||||
ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
eDP (چهار خط) ، eDP14، HBR1 (2.7G در هر خط) | کانکتور | |||||
جزئیات رابط: | نام تجاری | نام مدل | مقدار | آویز | ارتفاع پین | پیکربندی پین |
STM | MSAK24025P40 | 1 عدد | ۴۰ پین | 0.5 میلی متر |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای ناحیه فعال 344.678 ((W) × 215.424 ((H) mm، اندازه طرح 349.68 ((W) × 231.42 ((H) × 3 ((D) mm،با درمان سطحی از Antiglare، پوشش سخت (3H) ، وزن خالص 290g (حداکثر) ، شکل سبک از Slim (PCBA مسطح، T≤3.2mm). به عنوان یک ADS، به طور معمول سیاه، محصول LCM انتقال،NE160QDM-N64 می تواند 350 cd/m2 روشنایی صفحه نمایش 1500۱ نسبت کنتراست انتقال، 89/89/89/89 (نوع) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در سیمتری و زمان پاسخ 20 (نوع) ((Tr+Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود، بنابراین ارائه یک پالت از 16.7M رنگ، همچنین با عملکرد طیف رنگی 100٪ (sRGB).این محصول 10S6P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و طول عمر کار 15K ساعت را اتخاذ کرده است، با راننده LED. NE160QDM-N64 از eDP (4 Lane) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 40 پین کانکتور با ولتاژ منبع برق 3.3V (Typ.) متصل می شود.
