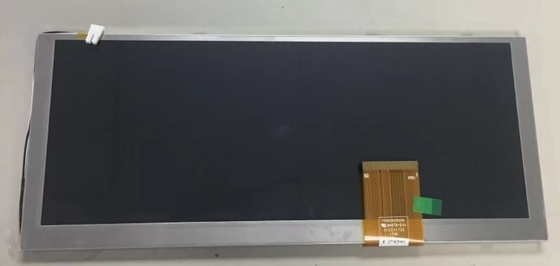

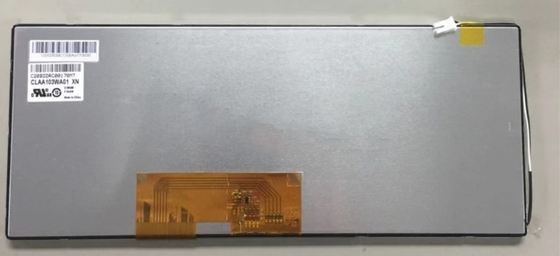

جزئیات محصول:
|
| برند: | CPT | اندازه مورب: | 10.3 اینچ |
|---|---|---|---|
| وضوح: | 1280(RGB)×480، DVGA 133PPI | روشنایی: | 800 cd/m2 |
| زاویه دید: | 85/85/85/85 (نوع) (CR≥10) | محیط: | دمای کار: -20 ~ 70 °C ؛ دمای ذخیره سازی: -30 ~ 80 °C ؛ سطح ارتعاش: 2.9G (28.4 m/s2) |
| اطلاعات اساسی: | تولید کننده | مدل پانل | نوع پنل | نام مستعار |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD، LCM | - | ||
| محیط زیست | دولت RoHS | دمای عملیاتی | دمای ذخیره | سطح ارتعاش |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28.4 m/s2) |
| اطلاعات اساسی: | روشنایی (cd/m2) | زاویه دید (L/R/U/D) | زمان پاسخ (ms) |
|---|---|---|---|
| 800 (نوع) | 85/85/85/85 (نوع) ((CR≥10) | 25 (نوع) ((Tr+Td) | |
| بهترین منظره | حالت نمایش | نسبت کنتراست | |
| تقارن | HFFS، معمولا سیاه، انتقال دهنده | 1000: 1 (نوعی) (رسانی) | |
| رنگ صفحه نمایش: | دمای رنگ | رنگ های نمایش | مختصات سفيد |
| 7488K | 262K/16.7M (6 بیتی / 8 بیتی) | X:0.300"ی":0.312 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 75 درصد | 92 درصد | 74 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 78 درصد | 56 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| نوع سفيد: | 1.18/1.43 (نوع / حداکثر) ((۹ امتیاز) | ||
| عملکرد: | تکنولوژی سه بعدی | دید نور خورشید | بازتاب |
| - | نور خورشید قابل خواندن است | ||
| اندازه پنل: | 10.3 | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | فرمت پیکسل | پیکسل ها | پیکسل پیچ (میلی متر) | فاصله نقطه (ملی متر) |
| 1280 ((RGB) × 480 [DVGA] | نوار عمودی RGB | 0.1905×0.1905 [133PPI] | 0.0635×01905 | |
| اندازه مکانیکی: | منطقه فعال (ملی متر) | مساحت بیزل (ملی متر) | ابعاد طرح (ملی متر) | عمق خاکستری (ملی متر) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0.3 میلی متر | |
| ویژگی های طرح: | فاکتور فرم | جهت گیری | نسبت ابعاد | سبک شکل |
| مستطیل مسطح | نوع منظره | 8۳ (H:V) | ||
| نصب: | بدون | |||
| جزئیات دیگر: | وزن | پوشش پانل | درمان | |
| ۲۶۰ گرم (نوع) | - | ضد شعله (مه 25٪) | ||
| مشخصات لامپ: | نوع | موقعیت | مقدار | شکل | زندگی ((ساعت) | مبادله لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | 9S3P | آرایه | 30K ((دقيقه) | - | |
| WLED برق: | ولتاژ | عرضه فعلی | قدرت | |||
| 26.96±3.15 ولت | ۲۱۰mA (نوع) | 5.66W (نوع) | ||||
| ویژگی های رابط: | موقعیت | راننده چراغ پشتی | نوع | |||
| - | نه | کانکتور | ||||
| جزئیات رابط: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| JST | BHSR-02VS-1 | 3.5 میلی متر | 2 پین | 1 عدد | BLE-2PINS-AC | |
| صفحه راننده برق: | ولتاژ | عرضه فعلی | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (نوع) ((DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (نوع) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | موقعیت | سیگنال | نوع | |||
| - | LVDS (1 ch، 6/8-bit) | FPC | ||||
| مشخصات FPC: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| 0.5 میلی متر | ۶۰ پین | 1 عدد | ||||
پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 243.84 ((W) × 91.44 ((H) mm، اندازه طرح 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm، اندازه منطقه مشاهده 246 است.84 ((W) × 94.44 ((H) mm، با درمان سطح از Antiglare (Haze 25٪) ، وزن خالص 260g (نوع). به عنوان یک HFFS، معمولا سیاه، محصول LCM انتقال، CLAA103WA01 XN می تواند 800 cd / m2 روشنایی صفحه نمایش 1000:1 نسبت کنتراست انتقال، 85/85/85/85 (Typ.) ((CR≥10) (L / R / U / D) زاویه مشاهده، بهترین جهت مشاهده در سیمتری ، و زمان پاسخ 25 (Typ.) ((Tr + Td) ms.مقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی / 8 بیتی برای هر نقطه تعیین می شود، بنابراین ارائه یک پالت از رنگ های 262K / 16.7M، همچنین با عملکرد طیف رنگی 70٪ (NTSC).این محصول 9S3P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و زمان زندگی کاری 30K ساعت را اتخاذ کرده استCLAA103WA01 XN از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 60 پین FPC با ولتاژ منبع برق 3.3/13 متصل می شود.۲۸ اکتبر.0/-6.0V (نوع) ((DVDD/AVDD/VGH/VGL).
