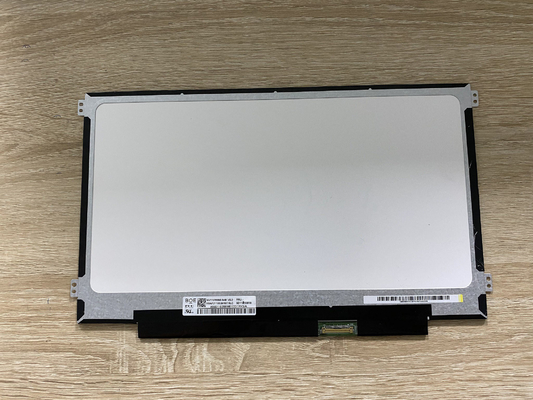

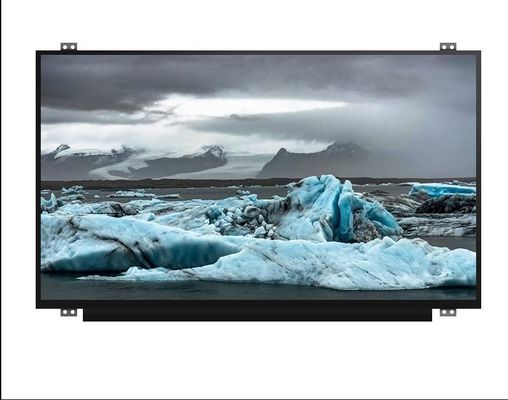

جزئیات محصول:
|
| برند: | BOE | اندازه مورب: | 11.6 اینچ |
|---|---|---|---|
| وضوح: | 1366 (RGB) × 768، WXGA 135PPI | درخشندگی: | 250 سی دی در متر مربع |
| زاویه دید: | 85/85/85/85 (نوع) (CR≥10) | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 درجه سانتیگراد Storage Temp |
| اطلاعات اساسی: | نام تجاری | نام مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| NV116WHM-N45 | a-Si TFT-LCD، LCM | - | ||
| حداکثر رتبه بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح ارتعاش |
| 0 ~ 50 °C | -20 ~ 60 °C |
| اندازه صفحه نمایش: | 11.6" | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | تعداد پیکسل ها | فرمت پیکسل | ارتفاع نقطه (H × V) | پیچ پیکسل (H × V) |
| 1366 ((RGB) × 768, WXGA | نوار عمودی RGB | 0.0625×0.1875 میلی متر | 0.1875×0.1875 میلی متر [135PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | باز شدن بیزل (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 256.125×144 میلی متر | - | 278×168 میلی متر | 2.8/3.0 (نوع / حداکثر) mm | |
| ویژگی های طرح: | شکل فرم | نسبت ابعاد (H: V) | جهت گیری | سبک شکل |
| مستطیل مسطح | 16:9 | نوع منظره | باریک (PCBA صاف، T≤3.2mm) | |
| سایر مشخصات: | ماسا | پوشش پانل | درمان سطح | |
| 200 گرم (حداکثر) | - | - | ||
| سوراخ ها و براکت ها | سوراخ های نصب صورت (8 عدد) در سمت چپ، سمت راست | |||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 250 cd/m2 (معمول) | ADS، معمولا سیاه، قابل انتقال | 800١ (نوعي) (رسانه) | |
| چشم انداز خوب در | زاویه دید | زمان پاسخ | |
| تقارن | 85/85/85/85 (نوع) ((CR≥10) | 30 (نوع) ((Tr+Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ: | رنگ پشتیبانی | هماهنگی رنگ |
| 6485K | 262K (6-bit) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 53 درصد | ۷۱% | 55 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 55 درصد | ۴۰ درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| يکپارچگي سفيد: | 1.25/1.67 (حداکثر) | ||
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | زندگی ((ساعت) | مقدار | شکل | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه (باطن) | 15K ((دقيقه) | 8S3P | سه رشته | - | |
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| با راننده LED | شامل رابط سیگنال | - | ||||
| راننده برق WLED: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 5.0/12.0/21.0 ولت (دقیقه / نوع / حداکثر) | - | 1.8W (حداکثر) | ||||
| سيگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3V (نوع) | 273mA (نوع) | 0.6/1.0W (نوع / حداکثر) | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| eDP (یک خط) ، eDP12، HBR1 (2.7G در هر خط) | کانکتور | |||||
| جزئیات رابط: | نام تجاری | نام مدل | مقدار | آویز | ارتفاع پین | پیکربندی پین |
| STM | MSAK24025P30 | 1 عدد | 30 پین | 0.5 میلی متر | EDP-30P1L-030L | |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 256.125 ((W) × 144 ((H) mm، اندازه طرح 278 ((W) × 168 ((H) × 3 ((D) mm، وزن خالص 200g (حداکثر) است.شکل سبک از Slim (PCBA Flat)به عنوان یک ADS، به طور معمول سیاه، محصول LCM انتقال، NV116WHM-N45 می تواند 250 cd / m2 روشنایی صفحه نمایش 800: 1 نسبت کنتراست انتقال، 85/85/85/85 (نوع.) ((CR≥10) زاویه دید (L/R/U/D)، بهترین جهت مشاهده بر روی Symmetry ، و زمان پاسخ 30 (Typ.) ((Tr+Td) ms. مقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود،به این ترتیب یک پالت از رنگ های 262K ارائه، همچنین با عملکرد طیف رنگی 50٪ (NTSC). این محصول به عنوان سیستم روشنایی پس زمینه 8S3P WLED که به عنوان نوع نور لبه (باطن طرف) قرار داده شده است و دارای طول عمر کاری 15K ساعت است.,NV116WHM-N45 از eDP (1 Lane) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 30 پین کانکتور با ولتاژ منبع برق 3.3V (Typ.) متصل می شود.
