جزئیات محصول:
|
| برند: | BOE | اندازه مورب: | 10.4 اینچ |
|---|---|---|---|
| وضوح: | 800 (RGB) × 600، SVGA 96PPI | طرح "دم": | 236(W)×176.9(H)×5.9(D) میلی متر |
| درخشندگی: | 350 cd/m² (نوع) | زاویه دید: | 80/80/65/75 (نوع) ((CR≥10) |
| محیط: | Operating Temperature: -20 ~ 70 °C ; دمای عملیاتی: -20 ~ 70 درجه سانتیگراد. Storage |
| اطلاعات اساسی: | نام تجاری | نام مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|

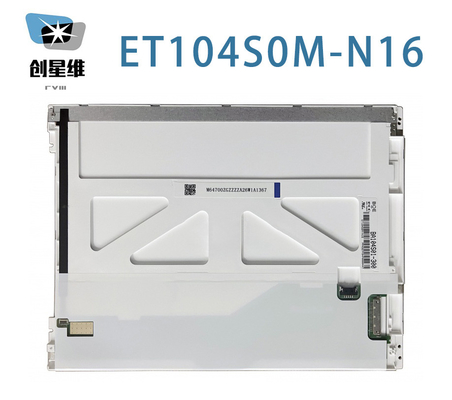

| ET104S0M-N16 | a-Si TFT-LCD، LCM | BA104S01-300-3HP0 | ||
| حداکثر رتبه بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح ارتعاش |
| -20 ~ 70 °C | -30 ~ 80 °C |
| اندازه صفحه نمایش: | 10.4 | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | تعداد پیکسل ها | فرمت پیکسل | ارتفاع نقطه (H × V) | پیچ پیکسل (H × V) |
| 800 ((RGB) × 600، SVGA | نوار عمودی RGB | 0.088×0.264 میلی متر | 0.264×0.264 میلی متر [96PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | باز شدن بیزل (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 211.2×158.4 میلی متر | 215.0×162.0 میلی متر | ۲۳۶×۱۷۶٫۹ میلی متر | 5.6±0.3 میلی متر | |
| ویژگی های طرح: | شکل فرم | نسبت ابعاد (H: V) | جهت گیری | سبک شکل |
| مستطیل مسطح | 4:3 | نوع منظره | ||
| سایر مشخصات: | ماسا | پوشش پانل | درمان سطح | |
| ۳۰۰ گرم (حداکثر) | - | ضد شعله (مه 25٪) | ||
| سوراخ ها و براکت ها | حفره های نصب صورت (4-Φ2.5، 2-R1.25) در سمت چپ، لبه راست | |||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| ۳۵۰ cd/m2 (معمول) | TN، به طور معمول سفید، قابل انتقال | 800١ (نوعي) (رسانه) | |
| چشم انداز خوب در | زاویه دید | زمان پاسخ | |
| ساعت 12 | 80/80/65/75 (نوع) ((CR≥10) | 30 (نوع) ((Tr+Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ: | رنگ پشتیبانی | هماهنگی رنگ |
| 8381K | 262K/16.7M (6 بیتی / 6 بیتی + Hi-FRC) | X:0.285"ی":0.320 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 54 درصد | ۷۶% | 57 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 57 درصد | ۴۱% | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| يکپارچگي سفيد: | 1.25/1.43 (نوع / حداکثر) ((9 امتیاز) | ||
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | زندگی ((ساعت) | مقدار | شکل | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه (بسته بالا) | 30K ((دقيقه) | 6S4P | آرایه | - | |
| WLED برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 19.8V (نوع) | 110mA (نوع) | 1.92/1.98W (نوع / حداکثر) | ||||
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| با راننده LED | کانکتور | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | مقدار | آویز | ارتفاع پین | پیکربندی پین |
| STM | MSB24038P5 | 1 عدد | 5 پین | 1.25 میلی متر | ||
| راننده برق WLED: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 12.0±1.2V | - | 2.42 / 2.84W (نوع / حداکثر) | ||||
| سيگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3V (نوع) | 180/230mA (نوع / حداکثر) | 0.59/0.76W (نوع / حداکثر) | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| LVDS (1 ch، 6/8-bit) | کانکتور | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | مقدار | آویز | ارتفاع پین | پیکربندی پین |
| STM | MSB24013P20 | 1 عدد | 20 پین | 1.0 میلی متر | ||
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 211.2 ((W) × 158.4 ((H) mm، اندازه خاکستری 236 ((W) × 176.9 ((H) × 5.9 ((D) mm، اندازه منطقه مشاهده 215 است.0 ((W) × 162.0(H) mm، با درمان سطح از Antiglare (Haze 25٪) ، وزن خالص 300g (حداکثر). به عنوان یک TN، به طور معمول سفید، انتقال LCM محصول، ET104S0M-N16 می تواند 350 cd / m2 روشنایی صفحه نمایش 800:1 نسبت کنتراست انتقال، 80/80/65/75 (Typ.) ((CR≥10) زاویه دید L/R/U/D، بهترین جهت دید در ساعت 12 و زمان پاسخ 30 (Typ.) ((Tr+Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیت / 6 بیت + Hi-FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگ 55٪ (NTSC).این محصول 6S4P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور لبه (جانب بالا) قرار داده شده است و زمان زندگی کاری 30K ساعت را اتخاذ کرده استET104S0M-N16 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 20 پین متصل شده است
