جزئیات محصول:
|
| نام مدل: | LQ036Q1DA01 | اندازه صفحه نمایش: | 3.6 اینچ |
|---|---|---|---|
| آرایش: | نوار عمودی RGB | درخشندگی: | 280 سی دی / متر مربع (نوع.) |
| طرح کلی (میلی متر): | 82.8 × 69.7 (H × V × D) | نور پس زمینه: | 7S1P WLED ، بدون درایور |
| شماره پیکسل: | 320 (RGB) 240 × (QVGA) 112PPI | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -20 ~ 70 ° C دمای عملیاتی: -10 ~ 60 ° C |
| برجسته: | صفحه نمایش LCD با وضوح بالا WLED,صفحه LCD CCFL TFT,صفحه نمایش LCD SVGA Sharp TFT |
||
| اندازه صفحه: | 3.6 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | آرایش پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 320 (RGB) 240 × ، QVGA | نوار عمودی RGB | 0.076 × 0.227 میلی متر | 0.227 × 0.227 میلی متر [112PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد کلی (عرض W ارتفاع) | عمق طرح کلی |
| 72.5 × 54.4 میلی متر | 77.0 × 59.0 میلی متر | 82.8 × 69.7 میلی متر | 3.3 (نوع) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 37.0 گرم (نوع) | پوشش سخت (3 ساعت) | ||
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 3.5 / 1.4 / 0.04 / -0.04mA (نوع) (ISHA / ISHD / IDD / IEE) | 5.0 / 3.3 / 15.0 / -12.0V (نوع) (VSHA / VSHD / VDD / VEE) | - | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | FPC | موازی RGB (1 ch ، 6 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| 1 عدد | 51 پین | |||||
| نرخ فریم: | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 280 cd / m² (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 500: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 80/80/80/50 (نوع) (CR≥5) | ساعت 6 | 15/30 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 7351K | 262K (6 بیتی) | X: 0.300 ؛Y: 0.320 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 45٪ | 62٪ | 47٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 47٪ | 34٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع لبه لبه | 1 رشته | 7S1P | - | - | |
| WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 17/20 میلی آمپر (نوع / حداکثر) | 25.9 / 29.4V (نوع / حداکثر) | 440 / 588mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور WLED | |||
| - | در رابط سیگنال پانل موجود است | نه | ||||

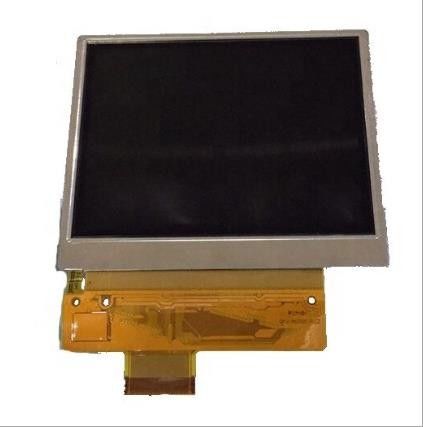

LQ036Q1DA01 از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 72.5 (W) × 54.4 (H) میلی متر ، اندازه رئوس مطالب 82.8 (W) × 69.7 (H) میلی متر ، اندازه منطقه مشاهده 77.0 (W) × 59.0 (H) میلی متر ، دارای سطح سخت پوشش سخت (3H) ، وزن خالص 37.0 گرم (نوع).LQ036Q1DA01 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، می تواند 280 cd / m² روشنایی صفحه نمایش نسبت کنتراست 500: 1 500: 1 ، 80/80/80/50 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/15 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ و همچنین عملکرد طیف رنگ 45٪ (NTSC) ارائه می شود.این محصول 7S1P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
