جزئیات محصول:
|
| مدل: | LM057QB1T10 | اندازه مورب: | 5.7 اینچ |
|---|---|---|---|
| درخشندگی: | 150 سی دی / متر مربع (نوع.) | قالب پیکسل: | 240 320 240 [QVGA] 70PPI |
| ابعاد کلی: | 166 (H) × 109 (V) × 7.5 (D) میلی متر | منبع نور: | WLED [1S6P] ، درایور W / O |
| نوع رابط: | داده های موازی (4 بیتی) 12 پین FPC | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 C Storage Temperature: -25 ~ 60 |
| برجسته: | صفحه نمایش LCD با وضوح بالا WLED,صفحه LCD CCFL TFT,صفحه نمایش LCD SVGA Sharp TFT |
||
| اطلاعات اولیه : | شرکت تولید کننده | مدل پنل | نوع صفحه | نام مستعار |
|---|---|---|---|---|
| تیز | LM057QB1T10 | FSTN-LCD ، LCM | - | |
| محیط : | ایالت RoHS | دمای عملیاتی | دمای ذخیره سازی | سطح لرزش |
| 0 ~ 50 درجه سانتیگراد | -25 ~ 60 درجه سانتیگراد | - |
| اندازه صفحه: | 5.7 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی Pixel | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 320 × 240 [QVGA] | مستطیل | 0.360 × 0.360 [70PPI] | 0.360 3 0.360 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 115.17 (H) × 86.37 (V) | 121.0 (H) × 91.6 (V) | 166 (H) × 109 (V) | 7.5 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 4: 3 (H: V) | ||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 160 گرم (نوع) | - | - | ||
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 150 (نوع) | 40/40/25/40 (نوع) (CR≥2) | 190/210 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| - | STN ، سیاه / سفید (منفی) ، انتقال دهنده | 6: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| - | تک رنگ | - |
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع لبه لبه | 1S6P | موازی | - | - | |
| WLED برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 3.4 / 3.9 ولت (نوع / حداکثر) | 120 میلی آمپر (نوع) | |||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | نه | اتصال دهنده | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| JST | BHR-03VS-1 | 4.0 میلی متر | 3 پایه | 1 عدد | BLE-3PINS-ANC | |
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 5.0 ولت (نوع) | 1.2 / 1.8 میلی آمپر (نوع / حداکثر) | 46 / 70mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | داده های موازی (4 بیتی) | FPC | ||||
| جزئیات FPC: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| 1.25 میلی متر | 12 پین | 1 عدد | ||||

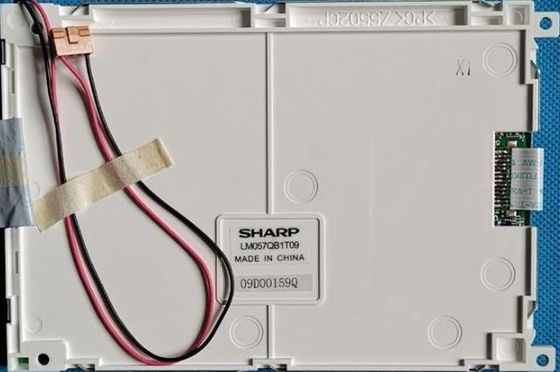

LM057 سری LM057QB1T10 LM057QB1T09
LM057QB1T10 از نمایشگر پشتیبانی می کند 320 × 240(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت مستطیل مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.17 (W) × 86.37 (H) میلی متر ، اندازه رئوس مطالب 166 (W) × 109 (H) × 7.5 (D) میلی متر ، اندازه منطقه مشاهده 121.0 (W) × 91.6 (H) میلی متر ، وزن خالص 160 گرم (نوع).LM057QB1T10 به عنوان یک محصول STN ، سیاه و سفید (منفی) ، انتقال دهنده LCM ، می تواند 150 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 6: 1 ، 40/40/25/40 (نوع) (CR≥2) (L / R / U / D) زاویه دید و زمان پاسخ 190/210 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای تک رنگ ارائه می شود.این محصول 1S6P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است ، تصویب می کند ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
