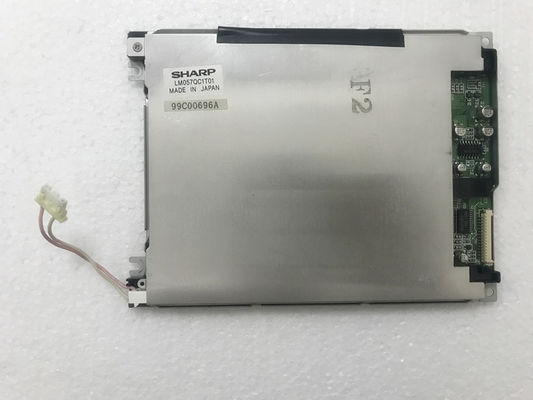

جزئیات محصول:
|
شرکت تولید کننده: | تیز | نام مدل: | LM057QC1T01 |
---|---|---|---|
درخشندگی: | 180 سی دی در متر مکعب (نوع) | اندازه صفحه نمایش: | 5.7 اینچ |
شماره پیکسل: | 320 (RGB) 240 × (QVGA) 70PPI | نوع سیگنال: | داده موازی (8 بیتی) ، اتصال 15 پین |
نور پس زمینه: | 1 قطعه CCFL ، 25K ساعت ، بدون درایور | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -25 ~ 60 ° C دمای کار: 0 ~ 50 ° C |
برجسته: | صفحه نمایش LCD با وضوح بالا WLED,صفحه LCD CCFL TFT,صفحه نمایش LCD SVGA Sharp TFT |
ویژگی های Pixel: | وضوح | 320 (RGB) 240 × ، QVGA | پیچ نقطه (میلی متر) | 0.120 × 0.360 (H × V) |
---|---|---|---|---|
قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.360 × 0.360 (H × V) [70PPI] | |
اندازه مکانیکی: | منطقه فعال (میلی متر) | 115.2 (H) × 86.4 (V) | ناحیه قاب (میلی متر) | 121.3 (H) × 92.6 (V) |
رئوس مطالب ابعاد (میلی متر) | 154.6 (H) × 114.8 (V) | عمق (میلی متر) | 8.3 ± 0.5 | |
رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | |
نسبت ابعاد | 4: 3 (H: V) | گرایش | نوع منظره | |
نصب: | سوراخ های نصب صورت (2-Φ3.2 ، 2-R1.6) | |||
مشخصات دیگر: | وزن | 200 گرم (نوع) | رفتار | - |
سیگنال برق: | تامین کننده ولتاژ | 3.3 / 5.0 ولت (نوع) (VDD) | تأمین جریان | 1.5 / 3.0mA (نوع) (3.3V / 5.0V) (IDD) | ||
---|---|---|---|---|---|---|
نوع سیگنال: | داده های موازی (8 بیتی) | ولتاژ سیگنال | - | |||
ویژگی های رابط: | موقعیت | - | تایپ کنید | اتصال دهنده | ||
جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
مولکس | 53261-1510 | 1 عدد | 15 پین | 1.25 میلی متر |
اطلاعات اولیه : | درخشندگی (cd / m²) | 180 (نوع) | نسبت کنتراست | 40: 1 (نوع) (انتقال دهنده) |
---|---|---|---|---|
زاویه دید | 50/50/35/60 (نوع) (CR≥2) | حالت نمایش | STN ، به طور معمول سیاه ، انتقال دهنده است | |
بهترین نمایش در | ساعت 6 | پاسخ (میلی ثانیه) | 450/100 (نوع) (Tr / Td) | |
عملکرد رنگ: | مختصات سفید | X: 0.320 ؛Y: 0.330 | نمایش رنگ ها | رنگ |
دمای رنگ | 6116K | یکنواختی سفید | - |
ویژگی های نور پس زمینه: | شکل | سر راست | تایپ کنید | CCFL | موقعیت | نوع لبه لبه (سمت پایین) |
---|---|---|---|---|---|---|
جایگزینی | - | تعداد | 1 عدد | طول عمر | 25K (نوع) (ساعتها) | |
لامپ برق: | تامین کننده ولتاژ | 400 ولت (نوع) | تأمین جریان | 4.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | ||
فرکانس | 40 / 80KHz (حداقل / حداکثر) | ولتاژ راه اندازی | 650 / 770V (حداکثر) (Ta = + 25/0 ℃) | |||
مصرف | 2.4 وات (نوع) | |||||
ویژگی های رابط: | موقعیت | - | تایپ کنید | اتصال دهنده | ||
جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
JST | BHR-03VS-1 | 1 عدد | 3 پایه | 4.0 میلی متر | BLL-3PINS-HNL | |
درایور نور پس زمینه: | نه |
LM057QC1T01 از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.2 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 154.6 (W) × 114.8 (H) میلی متر ، اندازه منطقه مشاهده 121.3 (W) × 92.6 (H) میلی متر ، وزن خالص 200 گرم (نوع).LM057QC1T01 به عنوان یک محصول LCM انتقال دهنده سیاه و سفید ، LM057QC1T01 می تواند روشنایی 180 سی دی / متر مکعب نسبت کنتراست گذرا 40: 1 ، 50/50/35/60 (نوع) (CR2) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 450/100 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگ های رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (پایین سمت) قرار داده شده است و دارای طول عمر 25K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
