جزئیات محصول:
|
مدل پنل: | LM100SS1T52 | نام تجاری پانل: | تیز |
---|---|---|---|
روشنایی: | 70 سی دی در متر مکعب (نوع) | وضوح: | 800 (RGB) 600 ، SVGA ، 99PPI |
اندازه پانل: | 10.0 اینچ | باز شدن بزل: | 208.0 (W) × 157.0 (H) میلی متر |
محیط: | Operating Temp.: 0 ~ 40 °C ; دمای کار: 0 ~ 40 C Storage Temp.: -25 ~ 60 °C د | نوع لامپ: | 1 قطعه CCFL ، 10K ساعت ، بدون درایور |
برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
اندازه صفحه: | 10.0 اینچ | |||
---|---|---|---|---|
ویژگی های Pixel: | وضوح | آرایش پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
800 (RGB) 600 ، SVGA | نوار عمودی RGB | 0.085 × 0.255 میلی متر | 0.255 × 0.255 میلی متر [99PPI] | |
اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد کلی (عرض W ارتفاع) | عمق طرح کلی |
203.98 × 152.98 میلی متر | 208.0 × 157.0 میلی متر | 236.8 × 172.5 میلی متر | 6.5 ± 0.3 میلی متر | |
رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
رفع: | سوراخ های نصب صورت (2-Φ3.0 ، 2-R1.5) در حاشیه سمت چپ ، راست | |||
ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
- | 340 گرم (نوع) | - |
اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
---|---|---|---|
70 سی دی در متر مکعب (نوع) | STN ، به طور معمول سیاه ، انتقال دهنده است | 50: 1 (نوع) (انتقال دهنده) | |
زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
30/30/25/15 (نوع) (CR≥5) | - | 220/80 (نوع) (Tr / Td) (میلی ثانیه) | |
رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
5616K | رنگ | X: 0.330 ؛Y: 0.339 |
سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
---|---|---|---|---|---|---|
165 میلی آمپر (نوع) | 3.3 ولت (نوع) | 545 مگاوات (نوع) | ||||
ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
- | اتصال دهنده | داده های موازی (8 بیتی) | ||||
رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
JAE | FI-W31P-HF | 1 عدد | 1.25 میلی متر | 31 پین |
ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
---|---|---|---|---|---|---|
CCFL | نوع نور لبه (سمت بالا) | سر راست | 1 عدد | 10K (حداقل) | - | |
CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
2.2 / 3.5ma (نوع / حداکثر) | 600 ولت (نوع) | 1.32 وات (نوع) | ||||
ولتاژ روشن | فرکانس لامپ | |||||
1150/1350 ولت (حداکثر) (Ta = + 25/0 ℃) | 50/80 کیلوهرتز (حداقل / حداکثر) | |||||
ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
- | اتصال دهنده | نه | ||||
جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
JST | BHR-03VS-1 | 1 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-LNH |

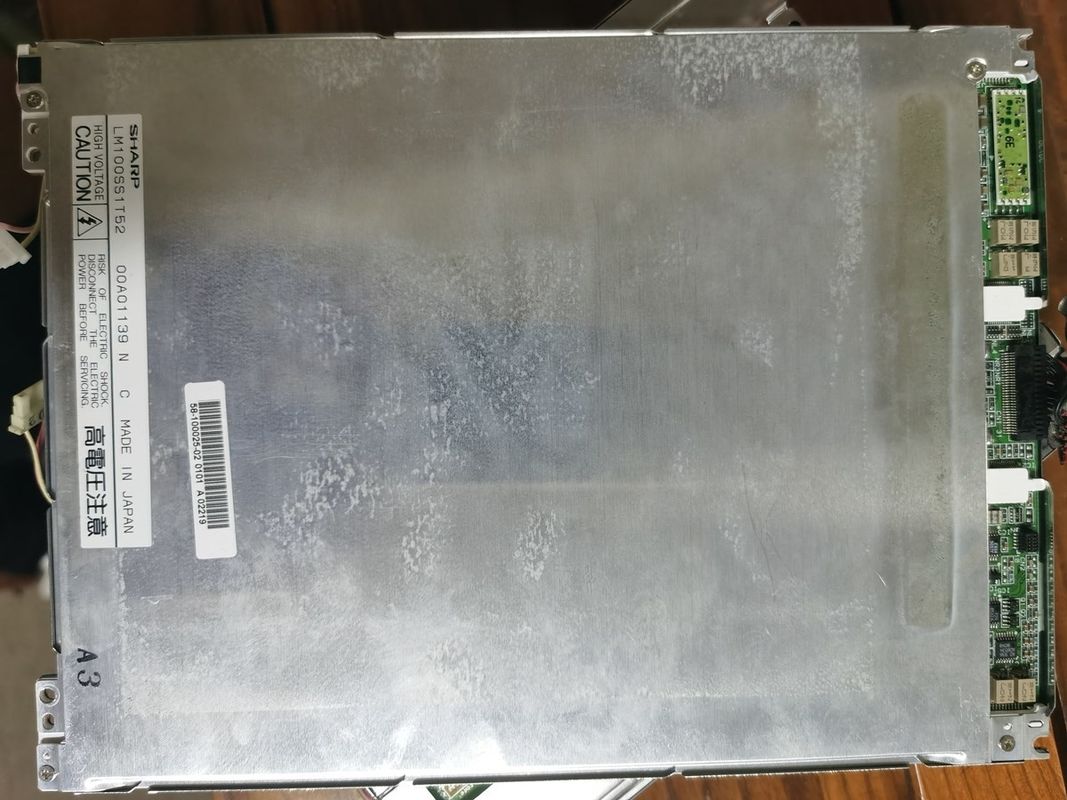

LM100SS1T52 از نمایشگر پشتیبانی می کند 800 (RGB) 600(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 203.98 (W) × 152.98 (H) میلی متر ، اندازه رئوس مطالب 236.8 (W) × 172.5 (H) × 6.8 (D) میلی متر ، اندازه منطقه مشاهده 208.0 (W) 7 157.0 است (H) میلی متر ، وزن خالص 340 گرم (نوع).LM100SS1T52 به عنوان یک محصول STN ، به طور معمول سیاه ، LCM انتقالی ، می تواند روشنایی صفحه نمایش 70 سی دی / متر مکعب نسبت کنتراست گذرا 50: 1 ، 30/30/25/15 (نوع) (CR≥5) (L / R / U /) د) زاویه دید و زمان پاسخگویی 220/80 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده و دارای طول عمر 10K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
