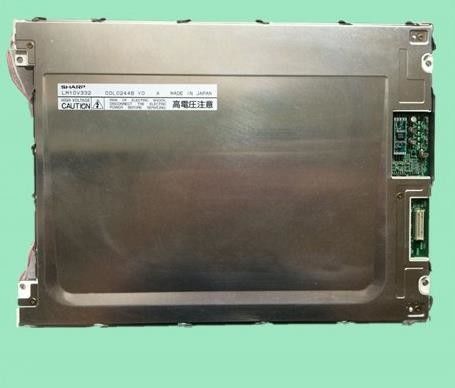

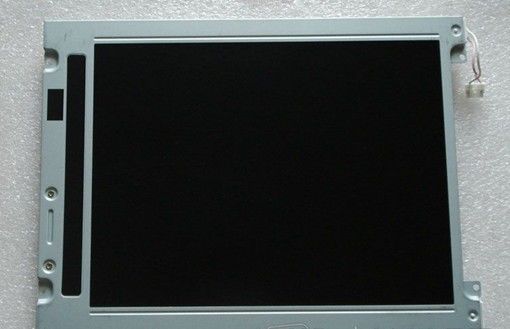

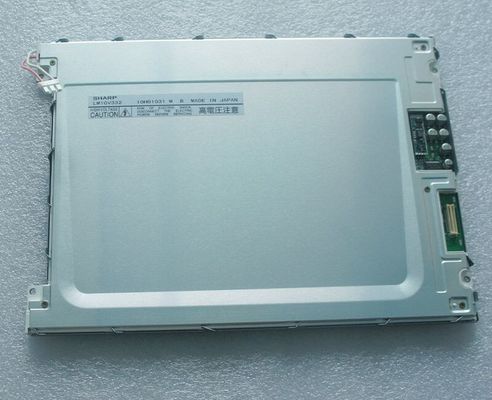

جزئیات محصول:
|
| مدل پنل: | LM10V332 | اندازه پانل: | 10.4 اینچ |
|---|---|---|---|
| وضوح: | 640 (RGB) 480،، VGA، 76PPI | روشنایی: | 160 سی دی در متر مکعب (نوع) |
| باز شدن بزل: | 215.4 (W) × 162.4 (H) میلی متر | نوع لامپ: | 1 عدد CCFL ، 40K ساعت ، بدون درایور |
| محیط: | Operating Temp.: 0 ~ 40 °C ; دمای کار: 0 ~ 40 C Storage Temp.: -25 ~ 60 °C د | زاویه دید: | 30/30/25/15 (نوع) |
| برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
||
| اندازه صفحه: | 10.4 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | آرایش پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.110 × 0.330 میلی متر | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد کلی (عرض W ارتفاع) | عمق طرح کلی |
| 211.2 × 158.4 میلی متر | 215.4 × 162.4 میلی متر | 246 × 193.6 میلی متر | 8.5 (حداکثر) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب صورت (4-Φ3.5) در حاشیه سمت چپ و راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 450 گرم (نوع) | - | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 160 سی دی در متر مکعب (نوع) | STN ، به طور معمول سیاه ، انتقال دهنده است | 50: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 30/30/25/15 (نوع) (CR≥5) | - | 220/80 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 9154K | رنگ | X: 0.275 ؛Y: 0.320 |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 90 / 135mA (نوع / حداکثر) | 5.0 ولت (نوع) | 450 / 680mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | اتصال دهنده | داده های موازی (8 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | DF9B-31P-1V | 1 عدد | 1.0 میلی متر | 31 پین | ||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع نور لبه (سمت بالا) | سر راست | 1 عدد | 40K (نوع) | - | |
| CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 5.5 میلی آمپر (نوع) | 520 ولت (نوع) | 2.86 وات (نوع) | ||||
| ولتاژ روشن | فرکانس لامپ | |||||
| 760 / 1300V (حداکثر) (Ta = + 25/0 ℃) | 40 / 70KHz (حداقل / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
| - | اتصال دهنده | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | BHR-03VS-1 | 1 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-HNL | |
LM10V332 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246 (W) × 193.6 (H) میلی متر ، اندازه منطقه مشاهده 215.4 (W) × 162.4 (H) میلی متر ، وزن خالص 450 گرم (نوع).LM10V332 به عنوان یک محصول LCM انتقال دهنده ، STN ، به طور معمول سیاه ، می تواند روشنایی صفحه نمایش 160 سی دی / متر مکعب نسبت کنتراست انتقالی 50: 1 ، 30/30/25/15 (نوع) (CR≥5) (L / R / U / د) زاویه دید و زمان پاسخگویی 220/80 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 40K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.LM10V332 از داده موازی (8 بیتی) به عنوان سیگنال ورودی سیگنال استفاده می کند که با 31 پین اتصال دهنده با ولتاژ منبع تغذیه 5.0 ولت (نوع) متصل می شود.
