جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LM10V335 |
|---|---|---|---|
| روشنایی: | 70 سی دی در متر مکعب (نوع) | اندازه پانل: | 10.4 اینچ |
| قالب پیکسل: | نوار عمودی RGB | باز شدن بزل: | 215.2 (W) × 162.4 (H) میلی متر |
| نوع لامپ: | 1 قطعه CCFL ، 25K ساعت ، بدون درایور | رابط سیگنال: | داده های موازی (8 بیتی) ، 31 پین اتصال دهنده |
| وضوح: | 640 (RGB) 480،، VGA، 76PPI | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 ° C؛ Storage Temp.: -25 ~ 60 °C |
| برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
||
| جزئیات اساسی: | شرکت تولید کننده | تیز | نام مدل | LM10V335 |
|---|---|---|---|---|
| نوع صفحه | CSTN-LCD ، LCM | نام دیگر | - | |
| اندازه صفحه | 10.4 اینچ | طراحی شده برای | ||
| حداکثر رده بندی: | دمای OP | 0 ~ 50 درجه سانتیگراد | دما ST | -25 ~ 60 درجه سانتیگراد |
| سطح لرزش | - | RoHS |
| ویژگی های Pixel: | تعداد Pixel | 640 (RGB) 80 480 [VGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.110 × 0.330 میلی متر | Pixel Pitch (W × H) | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 211.18 (W) × 158.38 (H) میلی متر | به طور کلی کم نور | 264 (W) × 193.6 (H) میلی متر |
| افتتاحیه قاب | 215.2 (W) × 162.4 (H) میلی متر | عمق کلی | 8.5 (حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
| رفع: | سوراخ های نصب صورت (4-Φ3.5) در حاشیه سمت چپ و راست | |||
| سایر جزئیات: | جرم | 450 گرم (نوع) | سطح | - |
| اطلاعات اولیه : | درخشندگی | 70 سی دی در متر مکعب (نوع) | نسبت کنتراست | 30: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | - | سرعت پاسخ | 220/80 (نوع) (Tr / Td) (میلی ثانیه) | |
| زاویه دید | 30/30/25/15 (نوع) (CR≥5) | حالت عملیاتی | STN ، به طور معمول سیاه ، انتقال دهنده است | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.275 ؛وای: 0.320 | پشتیبانی از رنگ | رنگ |
| دمای رنگ | 9154K | یکنواختی سفید | - |
| ویژگی های لامپ: | شکل لامپ | سر راست | نوع لامپ | CCFL | موقعیت | نوع نور لبه (سمت بالا) |
|---|---|---|---|---|---|---|
| تبادل | - | میزان | 1 عدد | زندگی | 25K (نوع) (ساعتها) | |
| لامپ برق: | جریان ورودی | 5.5 میلی آمپر (نوع) | ولتاژ ورودی | 510 ولت (نوع) | ||
| فرکانس | 20 / 70KHz (حداقل / حداکثر) | ولتاژ روشن | 760 / 1300V (حداکثر) (Ta = + 25/0 ℃) | |||
| مصرف | 2.8 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | اتصال دهنده | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| JST | BHR-03VS-1 | 1 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-HNL | |
| درایور نور پس زمینه: | نه | |||||
| سیگنال برق: | جریان ورودی | 210 / 320mA (نوع / حداکثر) | ولتاژ ورودی | 5.0 ولت (نوع) | ||
|---|---|---|---|---|---|---|
| مصرف | 1.05 / 1.60W (نوع / حداکثر) | رابط سیگنال | داده های موازی (8 بیتی) | |||
| ولتاژ منطقی برای سیگنال ها: | 0≤VIL≤0.2VDD؛0.8VDD≤VIH≤VDD | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | اتصال دهنده | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| منابع انسانی | DF9B-31P-1V | 1 عدد | 1.0 میلی متر | 31 پین | ||

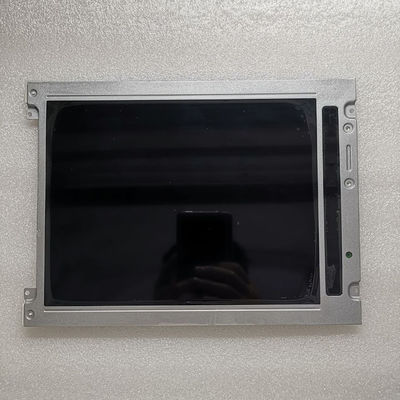

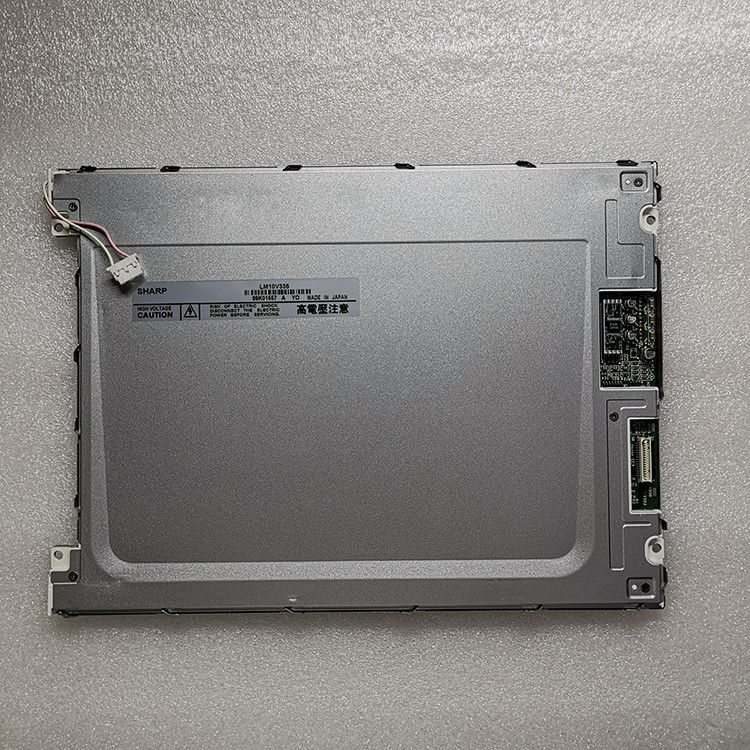

LM10V335 از صفحه نمایش پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.18 (W) × 158.38 (H) میلی متر ، اندازه رئوس مطالب 264 (W) × 193.6 (H) × 8.5 (D) میلی متر ، اندازه منطقه مشاهده 215.2 (W) 162.4 میلی متر است (H) میلی متر ، وزن خالص 450 گرم (نوع).LM10V335 به عنوان یک محصول LCM انتقال دهنده ، STN ، به طور معمول سیاه ، می تواند روشنایی صفحه نمایش 70 سی دی / متر مکعب نسبت کنتراست انتقالی 30: 1 ، 30/30/25/15 (نوع) (CR≥5) (L / R / U / د) زاویه دید و زمان پاسخگویی 220/80 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 25K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
