جزئیات محصول:
|
| مدل پنل: | LM12S49 | روشنایی: | 185cd / m² |
|---|---|---|---|
| اندازه پانل: | 12.1 اینچ | وضوح: | 800 (RGB) 600 پوند ، SVGA ، 82PPI |
| رابط سیگنال: | CMOS / TTL (1 ch ، 8-bit) ، 41 پین اتصال | قالب پیکسل: | نوار عمودی RGB |
| محیط: | Operating Temp.: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 ° C؛ Storage Temp.: -25 ~ 60 °C | نوع لامپ: | 2 عدد CCFL ، 40K ساعت ، بدون درایور |
| برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
||
| اطلاعات اولیه : | روشنایی | 185 سی دی / متر مربع (نوع) | نسبت کنتراست | 40: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 30/30/15/25 (نوع) (CR≥5) | حالت نوری | STN ، به طور معمول سیاه ، انتقال دهنده است | |
| جهت مشاهده | - | زمان پاسخ | 220/80 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.280 ؛وای: 0.330 | اعداد رنگی | رنگ |
| دمای رنگ | 8484K | یکنواختی سفید | - |
| ویژگی های Pixel: | قالب Pixel | 800 (RGB) 600 [SVGA] | نقطه نقطه | 0.1025 × 0.3075 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.3075 × 0.3075 میلی متر (H × V) [82PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 246 × 184.5 میلی متر (H × V) | منطقه Bezel | 250.6 × 189.1 میلی متر (H × V) |
| کمرنگ ترسیم کن | 275 × 202.5 میلی متر (H × V) | عمق طرح کلی | 8.5 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | وزن | 550 گرم | سطح | - |
| سیگنال سیسترم: | CMOS / TTL (1 گیگابایتی ، 8 بیتی) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 / 5.0 ولت (نوع) (VDD) | ورودی فعلی | 160 / 170mA (نوع) (3.3V / 5.0V) (IDD) | ||
| ویژگی های رابط: | تایپ کنید | اتصال دهنده | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| منابع انسانی | DF9B-41P-1V | 1.0 میلی متر | 41 پین | 1 عدد | ||
| ویژگی های نور پس زمینه: | شکل لامپ | سر راست | نوع لامپ | CCFL | طول عمر | 40K (نوع) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 2 عدد | موقعیت | نوع لبه لبه (بالا و پایین) | |
| لامپ برق: | ولتاژ ورودی | 590 ولت (نوع) | ورودی فعلی | 5.5 / 6.0mA (نوع / حداکثر) | ||
| فرکانس | 30 / 70KHz (حداقل / حداکثر) | ولتاژ شروع | 1130 / 1280V (حداکثر) (Ta = + 25/0 ℃) | |||
| مصرف | 6.5 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | اتصال دهنده | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | BHR-03VS-1 | 4.0 میلی متر | 3 پایه | 2 عدد | BLL-3PINS-HNL | |

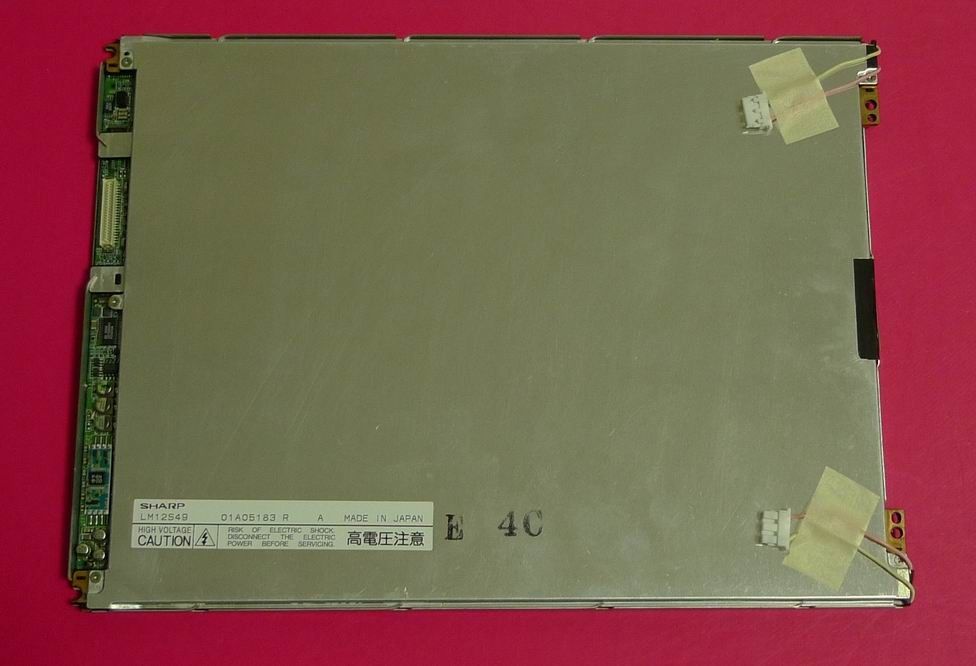

LM12S49 از نمایشگر پشتیبانی می کند 800 (RGB) 600(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 246 (W) × 184.5 (H) میلی متر ، اندازه رئوس مطالب 275 (W) × 202.5 (H) × 8.5 (D) میلی متر ، اندازه منطقه مشاهده 250.6 (W) × 189.1 است (H) میلی متر ، وزن خالص 550 گرم.LM12S49 می تواند به عنوان یک محصول STN ، به طور معمول سیاه ، LCM انتقال دهنده ، روشنایی صفحه نمایش 185 سی دی / متر مکعب نسبت کنتراست گذرا 40: 1 ، 30/30/15/25 (نوع) (CR≥5) (L / R / U /) د) زاویه دید و زمان پاسخگویی 220/80 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع لبه Edge (بالا و پایین) قرار داده شده است و دارای طول عمر 40K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
