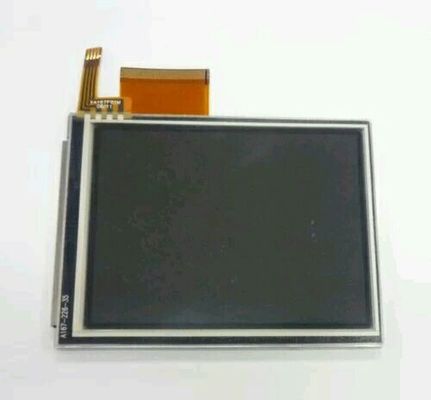

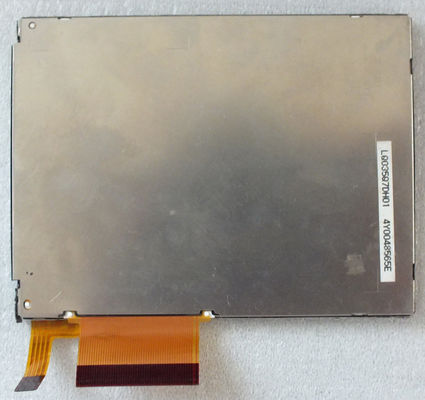

جزئیات محصول:
|
| مدل پنل: | LQ035Q7DH01 | برند پنل: | تیز |
|---|---|---|---|
| وضوح: | 240(RGB)×320، QVGA، 113PPI | اندازه پنل: | 3.5 اینچ |
| رابط سیگنال: | RGB موازی (1 ch، 6-bit) ، 50 پین FPC | نوع لامپ: | WLED ، 10K ساعت بدون راننده |
| روشنایی: | 100 سی دی در متر مربع | محیط: | دمای عملیاتی: -10 ~ 70 °C ؛ دمای ذخیره سازی: -25 ~ 70 °C |
| زاویه دید: | 40/40/40/50 (نوع) (CR≥2) | ||
| برجسته کردن: | پانل LCD TFT Sharp TFT 240 R 320RGB,صفحه LCD LCD TFT شارپ 100cd / M2,LQ035Q7DH01 |
||
LQ035 سری LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M
| اطلاعات اساسی: | برند | مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| SHARP | LQ035Q7DH01 | a-Si TFT-LCD، LCM | - | |
| قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
| -10 ~ 70 °C | -25 ~ 70 °C | - |
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 100 cd/m2 (معمول) | TN، معمولا سفید، Transflective | 70۱ (نوعی) (رسانه ای) ۴ (نوعی) (انعکاسی) | |
| زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
| 40/40/40/50 (نوع) ((CR≥2) | ساعت 6 | 30/50 (نوع) ((Tr/Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
| - | 262K (6-bit) | - | |
| عملکرد: | نوع سه بعدی | دید در خارج | بازتاب |
| - | نور خورشید قابل خواندن است | 2.5/4٪ (دقيقه / نوع) |
| اندازه پنل: | 3.5 اینچ | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
| 240 ((RGB) × 320، QVGA | نوار عمودی RGB | 0.0745×0.2235 میلی متر | 0.2235×0.2235 میلی متر [113PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
| 53.64×71.52 میلی متر | 57.4×75.2 میلی متر | 65×86.2 میلی متر | 4.0±0.2 میلی متر | |
| ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
| مستطیل مسطح | 3۴ (W: H) | نوع پرتره | ||
| صفحه لمسی: | نقاط تماس | کنترل کننده TP | نوع سیگنال | تکنولوژی لمسی |
| 1 امتیاز | بدون کنترل کننده لمسی | - | 4-سیم لمس مقاوم | |
| ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
| - | 45.0g (نوع) | پوشش سخت (3H) | ||
| سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (نوع) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (نوع) ((VSHA/VSHD/VDD/VEE) | - | ||||
| ویژگی های رابط: | موقعیت | نوع | رابط | |||
| - | FPC | RGB موازی (1 ch، 6-bit) | ||||
| رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| 1 عدد | 0.5 میلی متر | 50 پین | ||||
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | - | - | 10K ((نوع)) | - | |
| WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 15/20mA (نوع / حداکثر) | 21.6 ولت (معمولا) ، 25.2 ولت (حداکثر) | 324mW (نوعی) | ||||
| ویژگی های رابط: | موقعیت | نوع | راننده WLED | |||
| - | شامل رابط سیگنال پانل | نه | ||||
LQ035Q7DH01یک3.5 اینچمحصول صفحه نمایش TFT-LCD قطبی a-Si ازتیز، با روشنایی داخلی WLED، بدون راننده روشنایی، صفحه لمسی 4 سیم Resistive Touch. بر اساس آخرین نسخه صفحه اطلاعات LCP-03015A که در تاریخ 10 21 2003 منتشر شد،LQ035Q7DH01 پشتیبانی از نمایش240 ((RGB) × 320(QVGA) با نسبت ابعاد 3: 4 (W: H) ، که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی ، دارای منطقه فعال 53.64 ((W) × 71.52 ((H) mm ، اندازه خاکستری 65 ((W) × 86.2 ((H) × 4 است.2 ((D) mm، اندازه منطقه مشاهده 57.4 ((W) × 75.2 ((H) mm، با درمان سطح پوشش سخت (3H) ، وزن خالص 45.0g (نوع). به عنوان یک TN، معمولا سفید، محصول LCM Transflective،LQ035Q7DH01 می تواند 100 cd/m2 روشنایی صفحه نمایش 70۱ نسبت کنتراست ترانسمیسیو، ۴: ۱ نسبت کنتراست انعکاسیو، ۴۰/۴۰/۴۰/۵۰ (تایپ) ((CR≥۲) (L/R/U/D) زاویه دید، بهترین جهت دید در ساعت ۶ و زمان پاسخ ۳۰/۵۰ (تایپ) ((Tr/Td) ms.مقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K را ارائه می دهد.این محصول WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و زمان زندگی کار 10K ساعت را اتخاذ کرده است، درایور روشنایی بیرونی به طور اضافی مورد نیاز است.
