جزئیات محصول:
|
| اندازه پانل: | 3.8 اینچ | مدل پنل: | LQ038Q7DB03R |
|---|---|---|---|
| نام تجاری پانل: | تیز | روشنایی: | 90 سی دی در متر مکعب |
| نوع لامپ: | 9S1P WLED ، 10K ساعت ، بدون درایور | رابط سیگنال: | RGB موازی (1 ch ، 6-bit) ، 61 پین FPC |
| وضوح: | 240 (RGB) 320 × ، QVGA ، 105PPI | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای کار: 0 ~ 50 ° Storage Temp.: -25 ~ 70 °C د |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||

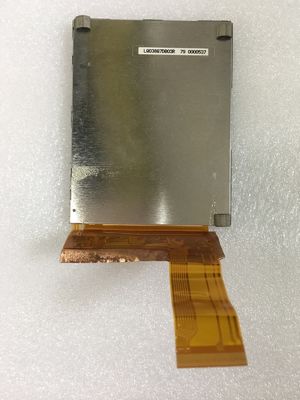

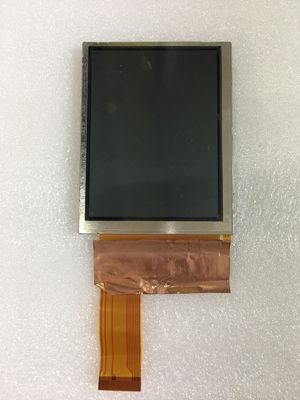

سری LQ038 LQ038Q7DB03R LQ038Q7DB03
| اندازه صفحه نمایش : | 3.8 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 240 (RGB) 320 × ، QVGA | نوار عمودی RGB | 0.080 × 0.240 میلی متر | 0.240 × 0.240 میلی متر [105PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 57.6 76.8 میلی متر | 61.2 × 80.4 میلی متر | 69 × 88.6 میلی متر | 3.4 ± 0.25 میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 3: 4 | نوع پرتره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 42.0 گرم (نوع) | - | پوشش سخت (3 ساعت) | ||
| نرخ تجدید : | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 10K (نوع) | 9S1P | 1 رشته | - | |
| WLED برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 32.4 / 36.0V (نوع / حداکثر) | 15/20 میلی آمپر (نوع / حداکثر) | 486 / 720mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| نه | در رابط سیگنال پانل موجود است | - | ||||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 90 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 75: 1 (نوع) (انتقال دهنده) 8: 1 (نوع) (بازتابنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 6 | 40/40/40/40 (نوع) (CR≥2) | 30/50 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 7203K | 262K (6 بیتی) | X: 0.300 ؛Y: 0.330 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 18٪ | 24٪ | 18٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 18٪ | 13٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| یکنواختی سفید: | 1.17 / 1.33 (نوع. / حداکثر .)(9 امتیاز) | ||
| کارایی : | فناوری سه بعدی | دید در فضای باز | بازتاب |
| - | نور خورشید قابل خواندن | 7.0 / 11٪ (حداقل نوع) | |
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -15.0V (نوع) (VSHA / VSHD / VDD / VSS) | 5.0 / 1.8 / 0.05 / -0.03mA (نوع) (ISHA / ISHD / IDD / IEE) | 33 / 66mW (نوع / حداکثر) | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| RGB موازی (1 ch ، 6 بیتی) | FPC | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| 1 عدد | 61 پین | |||||
LQ038Q7DB03R از نمایشگر پشتیبانی می کند 240 (RGB) 320 پوند(QVGA) با نسبت ابعاد 3: 4 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 57.6 (W) × 76.8 (H) میلی متر ، اندازه رئوس مطالب 69 (W) × 88.6 (H) میلی متر ، اندازه منطقه مشاهده 61.2 (W) × 80.4 (H) میلی متر ، دارای سطح سخت پوشش سخت (3H) ، وزن خالص 42.0 گرم (نوع).LQ038Q7DB03R به عنوان یک محصول LCM سفید ، به طور معمول سفید و قابل انتقال ، LQ038Q7DB03R می تواند روشنایی صفحه نمایش 90 سی دی / متر مکعب نسبت کنتراست انتقالی 75: 1 ، نسبت کنتراست انعکاسی 8: 1 (نوع) ، 40/40/40/40 (نوع) ( CR≥2) (L / R / U / D) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ و همچنین عملکرد دامنه رنگ 18٪ (NTSC) ارائه می شود.این محصول 9S1P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 10K ساعت است ، تصویب کرد ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
