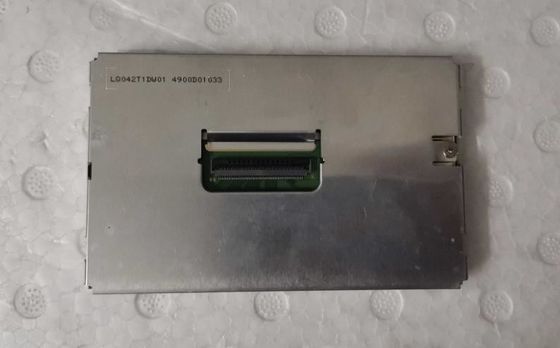

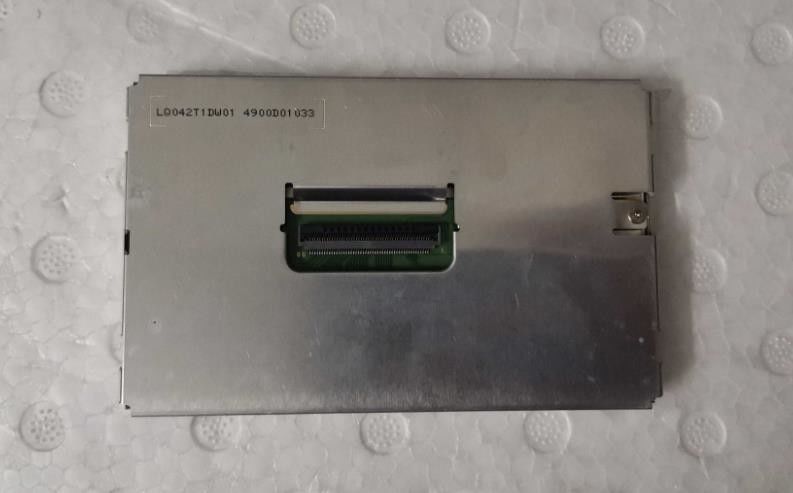

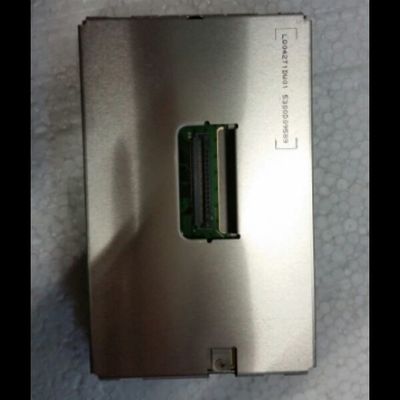

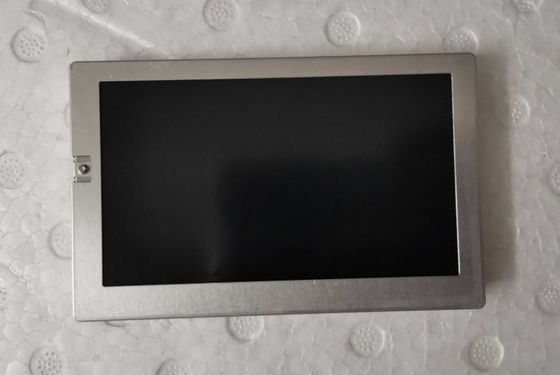

جزئیات محصول:
|
| مدل پنل: | LQ042T1DW01 | نام تجاری پانل: | تیز |
|---|---|---|---|
| وضوح: | 480 × 272 (RGB) ، WQVGA ، 131PPI | روشنایی: | 400 سی دی / متر مربع (نوع.) |
| اندازه پانل: | 4.2 اینچ | رابط سیگنال: | CMOS (1 ch ، 8-bit) ، 50 پین اتصال |
| نوع لامپ: | WLED ، 50K ساعت ، با درایور LED | محیط: | Operating Temp.: -10 ~ 70 °C ; دمای عملیاتی: -10 ~ 70 ° C؛ Storage Temp.: -30 ~ 70 |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ042 LQ042T5DZ04 LQ042T5DZ01 LQ042T1DW01
| اندازه صفحه نمایش : | 4.2 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 480 × 272 (RGB) ، WQVGA | نوار افقی RGB | 0.1935 × 0.0645 میلی متر | 0.1935 × 0.1935 میلی متر [131PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 92.88 × 52.632 میلی متر | 94.48 × 54.272 میلی متر | 109.5 × 69 میلی متر | 9.6 ± 0.5 میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 16: 9 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 85.0 گرم (حداکثر) | - | آنتیگلر ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 400 سی دی در متر مکعب (نوع) | ASV ، به طور معمول سیاه ، انتقال دهنده | 1300: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| تقارن | 80/80/80/80 (نوع) (CR≥10) | 20 (نوع) (Tr + Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 9006K | 16.2M (6 بیتی + FRC) | X: 0.285 ؛Y: 0.300 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 65٪ | 88٪ | 68٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 68٪ | 49٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 50K (نوع) | - | - | - | |
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| با درایور LED | در رابط سیگنال پانل موجود است | - | ||||
| WLED Driver Electric: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 12.0 ± 1.2 ولت | 200 / 300mA (نوع / حداکثر) | - | ||||
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 15/50 میلی آمپر (نوع / حداکثر) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | 0≤VIL≤0.3VCC؛0.7VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| CMOS (1 ch ، 8-bit) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| منابع انسانی | FH52-50S-0.5SH | 1 عدد | 50 پین | 0.5 میلی متر | ||
LQ042T1DW01 از نمایشگر پشتیبانی می کند 480 × 272 (RGB)(WQVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Horizontal Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 92.88 (W) × 52.632 (H) میلی متر ، اندازه رئوس مطالب 109.5 (W) × 69 (H) × 10.1 (D) میلی متر ، اندازه منطقه مشاهده 94.48 (W) .2 54.272 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 85.0 گرم (حداکثر).LQ042T1DW01 به عنوان یک محصول LVM سیاه و سفید ، انتقال دهنده LC042T1DW01 می تواند 400 سی دی / متر مکعب روشنایی صفحه نمایش 1300: 1 نسبت کنتراست گذرا ، 80/80/80/80 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 20 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی + FRC برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.2 میلیون رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 64 درصد (NTSC).این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 50K ساعت ، با درایور LED است.
