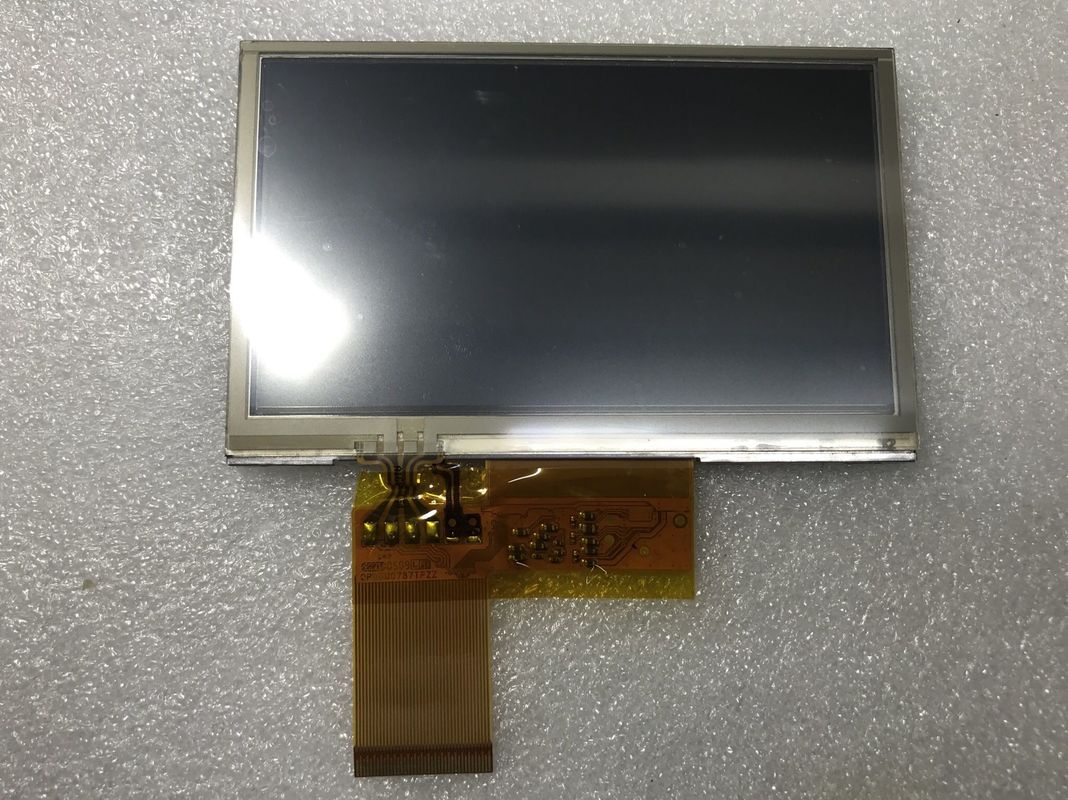

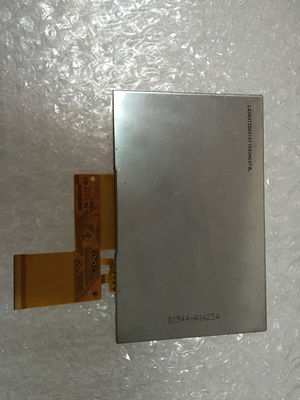

جزئیات محصول:
|
| نام تجاری: | تیز | مدل: | LQ043T1DG59 |
|---|---|---|---|
| اندازه مورب: | 4.3 اینچ | درخشندگی: | 500 سی دی / متر مربع (نوع.) |
| منبع نور: | WLED [9S1P] ، 15K ساعت ، درایور W / O | نوع رابط: | RGB موازی (1 ch ، 8-bit) ، 45 پین FPC |
| قالب پیکسل: | 480 (RGB) 272 × [WQVGA] 128PPI | محیط: | Operating Temperature: -20 ~ 70 °C ; دمای کار: -20 ~ 70 ° C؛ Storage Temperature: - |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ043 LQ043T3DG02 LQ043T3DG01 LQ043T1DG59 LQ043T1DG29
| جزئیات اساسی: | شرکت تولید کننده | تیز | نام مدل | LQ043T1DG59 |
|---|---|---|---|---|
| نوع صفحه | a-Si TFT-LCD ، LCM | نام دیگر | XR0430010 | |
| اندازه صفحه | 4.3 اینچ | طراحی شده برای |
|
|
| حداکثر رده بندی: | دمای OP | -20 ~ 70 درجه سانتیگراد | دما ST | -30 ~ 80 درجه سانتیگراد |
| سطح لرزش | 1.5 گرم (14.7 متر بر ثانیه) | RoHS |
| ویژگی های Pixel: | تعداد پیکسل | 480 (RGB) 272 × [WQVGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.066 × 0.198 میلی متر | Pixel Pitch (W × H) | 0.198 × 0.198 میلی متر [128PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 95.04 (W) × 53.856 (H) میلی متر | به طور کلی کم نور | 105.5 (W) × 67.2 (H) میلی متر |
| افتتاحیه قاب | 100.8 (W) × 57.5 (H) میلی متر | عمق کلی | 2.9 ± 0.2 میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 16: 9 | سبک شکل | ||
| سایر جزئیات: | جرم | TBD | سطح | آنتیگلر ، پوشش سخت (2H) |
| ویژگی های لامپ: | شکل لامپ | 1 رشته | نوع لامپ | WLED | موقعیت | نوع نور لبه |
|---|---|---|---|---|---|---|
| تبادل | نه | میزان | 9S1P | زندگی | 15K (حداقل) (ساعتها) | |
| لامپ برق: | جریان ورودی | 20 میلی آمپر (نوع) | ولتاژ ورودی | 28.8 / 31.5V (حداقل / حداکثر) | ||
| مصرف | 576 مگاوات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | در رابط سیگنال پانل موجود است | ||
| درایور نور پس زمینه: | نه | |||||
| اطلاعات اولیه : | درخشندگی | 500 سی دی در متر مکعب (نوع) | نسبت کنتراست | 500: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | ساعت 6 | سرعت پاسخ | 16 (نوع) (Tr + Td) (میلی ثانیه) | |
| زاویه دید | 65/65/50/55 (نوع) (CR≥10) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.310 ؛وای: 0.330 | پشتیبانی از رنگ | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6638K | یکنواختی سفید | 1.25 / 1.43 (نوع / حداکثر .)(9 امتیاز) |
| سیگنال برق: | جریان ورودی | 18 / 22mA (نوع / حداکثر) | ولتاژ ورودی | 3.3 ولت (نوع) | ||
|---|---|---|---|---|---|---|
| مصرف | 72.6mW (نوع) | رابط سیگنال | RGB موازی (1 گیگابایت ، 8 بیتی) | |||
| ولتاژ منطقی برای سیگنال ها: | 0≤VIL≤0.3VDD؛0.7VDD≤VIH≤VDD | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | FPC | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| 1 عدد | 0.5 میلی متر | 45 پین | ||||
LQ043T1DG59 از نمایشگر پشتیبانی می کند 480 (RGB) 272 پوند(WQVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 95.04 (W) × 53.856 (H) میلی متر ، اندازه رئوس مطالب 105.5 (W) × 67.2 (H) × 3.1 (D) میلی متر ، اندازه منطقه مشاهده 100.8 (W) × 57.5 (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (2H) ، وزن خالص TBD.LQ043T1DG59 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 500 cd / m² روشنایی صفحه نمایش نسبت کنتراست 500: 1 500 ، 65/65/50/55 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 16 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 42 ((NTSC).این محصول 9S1P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 15K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
