جزئیات محصول:
|
| نام تجاری: | تیز | مدل: | LQ048Y3DG01 |
|---|---|---|---|
| درخشندگی: | 400 سی دی / متر مربع (نوع.) | اندازه مورب: | 4.8 اینچ |
| قالب پیکسل: | 800 × 480 (RGB) [WVGA] 194PPI | منبع نور: | WLED [9S2P] ، درایور W / O |
| نوع رابط: | RGB موازی (1 ch ، 8 بیتی) + SPI 67 پین FPC | محیط: | Operating Temperature: -10 ~ 70 °C ; دمای کار: -10 ~ 70 درجه سانتیگراد ؛ Storage Te |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||

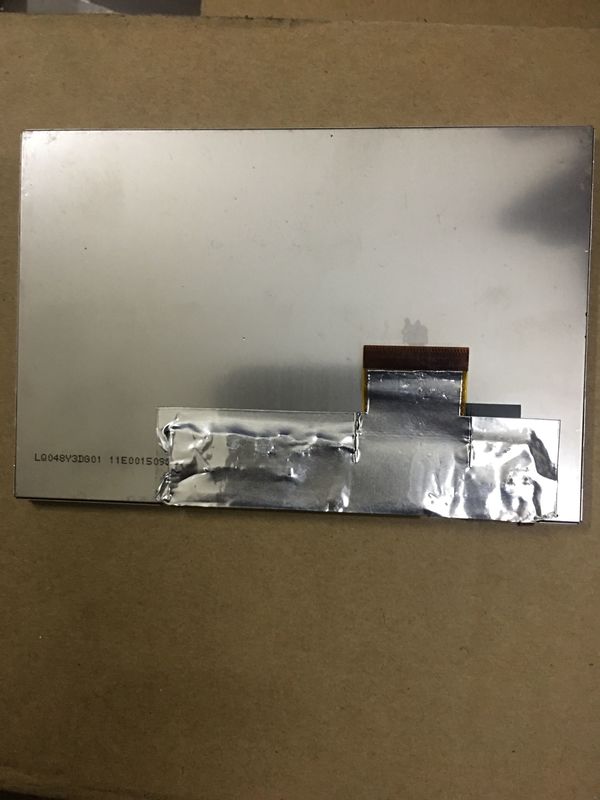

سری LQ048 LQ048Y3DH01 LQ048Y3DG02 LQ048Y3DG01
| اطلاعات اولیه : | نام تجاری | تیز | مدل | LQ048Y3DG01 |
|---|---|---|---|---|
| تایپ کنید | LCM a-Si TFT-LCD | استفاده برای |
|
|
| اندازه صفحه نمایش | 4.8 " | نام مستعار | - | |
| محیط : | دمای ذخیره سازی | -30 ~~ 85 درجه سانتیگراد | دمای عملیاتی | -10 ~~ 70 درجه سانتیگراد |
| RoHS | ارتعاش | - |
| ویژگی های Pixel: | وضوح | 800 × 480 (RGB) ، WVGA | پیچ نقطه (میلی متر) | 0.1305 × 0.0435 (H × V) |
|---|---|---|---|---|
| قالب Pixel | نوار افقی RGB | پیچ پیکسل (میلی متر) | 0.1305 × 0.1305 (H × V) [194PPI] | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | 104.4 (H). 62.64 (V) | ناحیه قاب (میلی متر) | - |
| رئوس مطالب ابعاد (میلی متر) | 116.5 (H) × 77.9 (V) | عمق (میلی متر) | 4.35 | |
| رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | |
| نسبت ابعاد | 15: 9 (H: V) | گرایش | نوع منظره | |
| صفحه لمسی : | نقاط تماس | - | صفحه لمسی | لمس مقاومتی 4 سیمه |
| مشخصات دیگر: | وزن | 76.0 گرم | رفتار | آنتیگلر ، پوشش سخت (2H) |
| اطلاعات اولیه : | درخشندگی (cd / m²) | 400 (نوع) | نسبت کنتراست | 500: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 80/80/55/80 (نوع) (CR≥10) | حالت نمایش | TN ، به طور معمول سفید ، انتقال دهنده | |
| بهترین نمایش در | ساعت 6 | پاسخ (میلی ثانیه) | 30/30 (نوع) (Tr / Td) | |
| عملکرد رنگ: | مختصات سفید | X: 0.310 ؛Y: 0.340 | نمایش رنگ ها | 16.2M (6 بیتی + FRC) |
| دمای رنگ | 6551K | یکنواختی سفید | TBD |
| سیگنال برق: | تامین کننده ولتاژ | 1.8 / 2.85 ولت (نوع) (VDDIO / VCI) | تأمین جریان | 0.02 / 20.0mA (نوع) (IDDIO / ICI) | ||
|---|---|---|---|---|---|---|
| نوع سیگنال: | RGB موازی (1 گیگابایت ، 8 بیتی) + SPI | ولتاژ سیگنال | 0≤VIL≤0.2VDDIO؛0.8VDDIO≤VIH≤VDDIO | |||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | FPC | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| 1 عدد | 67 پین | 0.3 میلی متر | ||||
| ویژگی های نور پس زمینه: | شکل | 2 رشته | تایپ کنید | WLED | موقعیت | نوع نور لبه |
|---|---|---|---|---|---|---|
| جایگزینی | - | تعداد | 9S2P | طول عمر | - | |
| لامپ برق: | تامین کننده ولتاژ | 28.8 / 31.5V (نوع / حداکثر) | تأمین جریان | 20 میلی آمپر (نوع) | ||
| مصرف | 1.15 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | در رابط سیگنال پانل موجود است | ||
| درایور نور پس زمینه: | نه | |||||
LQ048Y3DG01 از نمایشگر پشتیبانی می کند 800 × 480 (RGB)(WVGA) با نسبت ابعاد 15: 9 (W: H) که پیکسل های آن در RGB Horizontal Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 104.4 (W) × 62.64 (H) میلی متر ، اندازه رئوس مطالب 116.5 (W) × 77.9 (H) میلی متر است ، با سطح آنتی گلار ، پوشش سخت (2H) ، وزن خالص 76.0 گرمLQ048Y3DG01 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 400 cd / m² روشنایی صفحه نمایش نسبت کنتراست گذر 500: 1 ، 80/80/55/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/30 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی + FRC برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.2 میلیون رنگ ارائه می شود.این محصول 9S2P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
