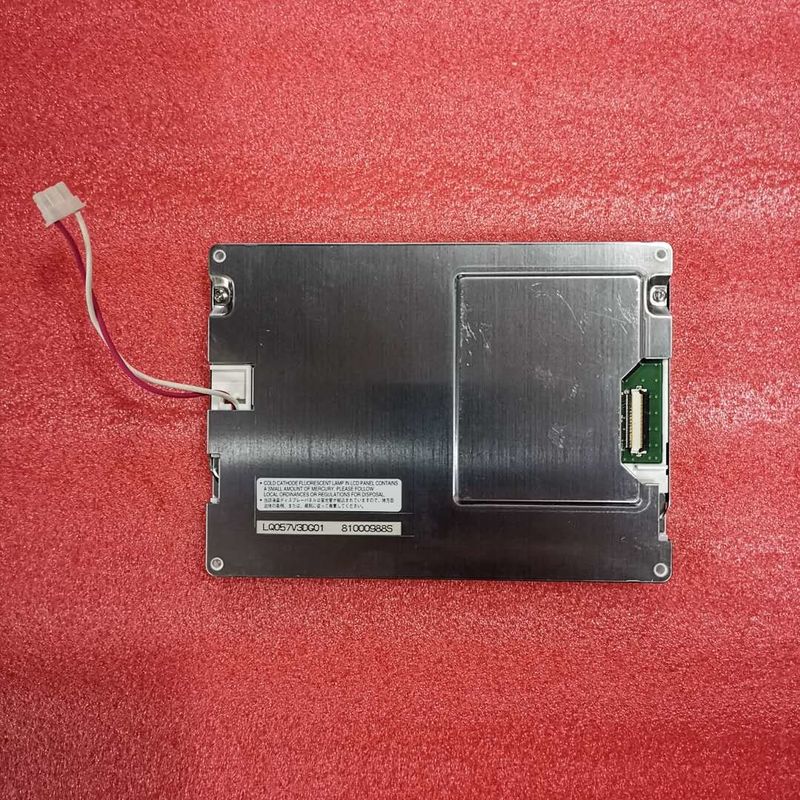

جزئیات محصول:
|
| مدل: | LQ057V3DG01 | نام تجاری: | تیز |
|---|---|---|---|
| درخشندگی: | 400 سی دی / متر مربع (نوع.) | اندازه مورب: | 5.7 اینچ |
| قالب پیکسل: | 640 (RGB) 80 480 [VGA] 141PPI | محیط: | Operating Temperature: -30 ~ 80 °C ; دمای کار: -30 ~ 80 C Storage Temperature: -30 |
| منبع نور: | CCFL [1 قطعه] ، 50K ساعت ، درایور W / O | نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، کانکتور 33 پین |
| برجسته: | صفحه نمایش QVGA Sharp TFT LCD,صفحه تقارن Sharp TFT |
||
سری LQ057 LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| اندازه صفحه نمایش : | 5.7 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.060 × 0.180 میلی متر | 0.180 × 0.180 میلی متر [141PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 115.2 × 86.4 میلی متر | 121.0 × 92.2 میلی متر | 144 × 104.6 میلی متر | 12.3 / 13.5 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 250 گرم (حداکثر) | - | آنتیگلار | ||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 400 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 600: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 12 | 80/80/80/70 (نوع) (CR≥5) | 8/21 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع نور لبه | 50K (نوع) | 1 عدد | - | - | |
| CCFL برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 610/750 ولت (حداقل / حداکثر) | 5.0 ± 0.5 میلی آمپر | 3.5 وات (نوع) | ||||
| فرکانس عملیاتی | ولتاژ راه اندازی | |||||
| 30 / 60KHz (حداقل / حداکثر) | 1080 / 1490V (حداکثر) (Ta = + 25 / -30 ℃) | |||||
| ویژگی های رابط: | حالت راننده CCFL | نوع فیزیکی | موقعیت رابط | |||
| نه | رابط | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| JST | BHR-02 (8.0) VS-1N | 1 عدد | 2 پایه | 8.0 میلی متر | BLL-2PINS-LH | |
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) (VCC) | 220 میلی آمپر (نوع) (ICC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | 0≤VIL≤0.3VCC؛0.7VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| RGB موازی (1 ch ، 6 بیتی) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| ایریسو | IMSA-9637S-33Y902 | 1 عدد | 33 پین | 0.5 میلی متر | DRGB-33P1C6B-050A | |
LQ057V3DG01 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.2 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 144 (W) × 104.6 (H) × 13.5 (D) میلی متر ، اندازه منطقه مشاهده 121.0 (W) × 92.2 است (H) میلی متر ، با سطح سطح آنتیگلار ، وزن خالص 250 گرم (حداکثر).LQ057V3DG01 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ057V3DG01 می تواند 400 cd / m² روشنایی صفحه نمایش 600: 1 نسبت کنتراست گذرا ، 80/80/80/70 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 12 و زمان پاسخگویی 8/21 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
