جزئیات محصول:
|
| مدل پنل: | LQ064V3DG02 | نام تجاری پانل: | تیز |
|---|---|---|---|
| روشنایی: | 325 cd / m² (نوع) | اندازه پانل: | 6.4 اینچ |
| نوع لامپ: | 2 قطعه CCFL ، 50K ساعت ، بدون درایور | وضوح: | 640 (RGB) 480،، VGA، 124PPI |
| رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
| برجسته: | صفحه نمایش QVGA Sharp TFT LCD,صفحه تقارن Sharp TFT |
||
سری LQ064 LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| اطلاعات اولیه : | درخشندگی | 325 cd / m² (نوع) | نسبت کنتراست | 350: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | ساعت 12 | سرعت پاسخ | 8/21 (نوع) (Tr / Td) (میلی ثانیه) | |
| زاویه دید | 70/70/70/40 (نوع) (CR≥5) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | پشتیبانی از رنگ | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | - |
| ویژگی های Pixel: | تعداد پیکسل | 640 (RGB) 80 480 [VGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.068 × 0.204 میلی متر | Pixel Pitch (W × H) | 0.204 × 0.204 میلی متر [124PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 130.56 (W) × 97.92 (H) میلی متر | به طور کلی کم نور | 161.3 (W) × 117 (H) میلی متر |
| افتتاحیه قاب | 135.3 (W) × 103.0 (H) میلی متر | عمق کلی | 12.0 (نوع) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
| رفع: | سوراخ های نصب صورت (4-Ф3.2) در حلزونهای چپ ، راست | |||
| سایر جزئیات: | جرم | 280 گرم (حداکثر) | سطح | آنتیگلار |
| سیگنال برق: | جریان ورودی | 290 / 200mA (نوع) (ICC) | ولتاژ ورودی | 3.3 / 5.0 ولت (نوع) (VCC) | ||
|---|---|---|---|---|---|---|
| مصرف | - | رابط سیگنال | RGB موازی (1 ch ، 6 بیتی) | |||
| ولتاژ منطقی برای سیگنال ها: | -0.3V≤VIL≤0.9V ؛2.3V≤VIH≤5.5V | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| منابع انسانی | DF9BA-31P-1V | 1 عدد | 1.0 میلی متر | 31 پین | DRGB-31P1C6B-010K | |
| ویژگی های لامپ: | شکل لامپ | سر راست | نوع لامپ | CCFL | موقعیت | نوع لبه لبه (سمت پایین) |
|---|---|---|---|---|---|---|
| تبادل | - | میزان | 2 عدد | زندگی | 50K (نوع) (ساعتها) | |
| لامپ برق: | جریان ورودی | 10.0 ± 1.0mA | ولتاژ ورودی | 370 ± 40 ولت | ||
| فرکانس | 35 / 80KHz (حداقل / حداکثر) | ولتاژ روشن | - | |||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| JST | BHR-04VS-1 | 1 عدد | 4.0 میلی متر | 4 پایه | BLL-4PINS-HHNL | |
| درایور نور پس زمینه: | نه | |||||

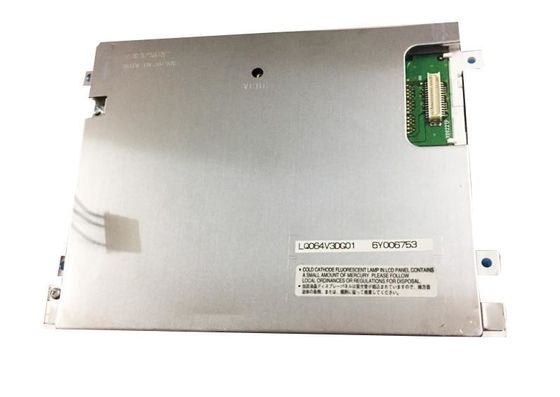

LQ064V3DG02 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 130.56 (W) × 97.92 (H) میلی متر ، اندازه رئوس مطالب 161.3 (W) × 117 (H) میلی متر ، اندازه منطقه مشاهده 135.3 (W) × 103.0 (H) میلی متر ، با سطح آنتیگلار ، وزن خالص 280 گرم (حداکثر).LQ064V3DG02 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 325 سی دی / متر مکعب روشنایی صفحه نمایش 350: 1 نسبت کنتراست گذرا ، 70/70/70/40 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 12 و زمان پاسخگویی 8/21 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type (سمت پایین) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
