جزئیات محصول:
|

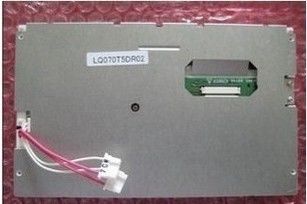

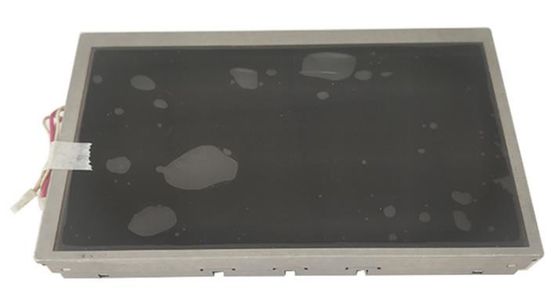

| شرکت تولید کننده: | تیز | نام مدل: | LQ070T5DR02 |
|---|---|---|---|
| نور پس زمینه: | 2 عدد CCFL ، 10K ساعت ، بدون راننده | نوع سیگنال: | RGB موازی (1 ch ، 6 بیتی) ، 36 پین اتصال دهنده |
| اندازه صفحه نمایش: | 7.0 اینچ | درخشندگی: | 400 سی دی / متر مربع (نوع.) |
| شماره پیکسل: | 480 (RGB) 240 × (WQVGA) 77PPI | Max. حداکثر Ratings رتبه بندی: | Storage Temp.: -40 ~ 85 °C Operating Temp.: -30 ~ 85 °C ; دمای ذخیره سازی: -40 ~ 85 ° C دم |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||

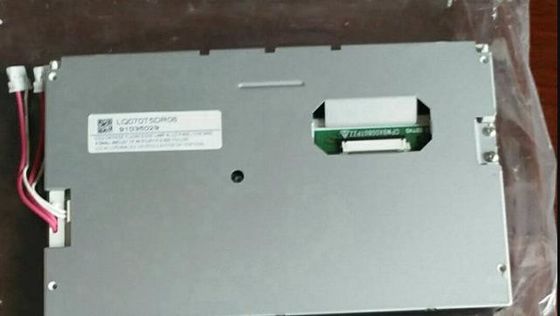

سری LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| اطلاعات اولیه : | نام تجاری | تیز | مدل | LQ070T5DR02 |
|---|---|---|---|---|
| تایپ کنید | LCM a-Si TFT-LCD | استفاده برای | ||
| اندازه صفحه نمایش | 7.0 " | نام مستعار | - | |
| محیط : | دمای ذخیره سازی | -40 ~~ 85 درجه سانتیگراد | دمای عملیاتی | -30 ~~ 85 درجه سانتیگراد |
| RoHS | - | ارتعاش | 2.9G (28.4 m / s²) |
| ویژگی های Pixel: | وضوح | 480 (RGB) 240 × ، WQVGA | پیچ نقطه (میلی متر) | 0.107 × 0.3625 (H × V) |
|---|---|---|---|---|
| قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.3225 × 0.3625 (H × V) [77PPI] | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | 154.08 (H) × 87 (V) | ناحیه قاب (میلی متر) | 159.1 (H) × 91.9 (V) |
| رئوس مطالب ابعاد (میلی متر) | 170.1 (H) × 103.4 (V) | عمق (میلی متر) | 0.5 15 15.2 | |
| رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | |
| نسبت ابعاد | 16: 9 (H: V) | گرایش | نوع منظره | |
| نصب: | سوراخ های نصب عقب (4-Φ2.05) | |||
| مشخصات دیگر: | وزن | 280 گرم (حداکثر) | رفتار | Antiglare، Antireflection |
| اطلاعات اولیه : | درخشندگی (cd / m²) | 400 (نوع) | نسبت کنتراست | 100: 1 (حداقل) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 65/65/40/65 (نوع) (CR≥5) | حالت نمایش | TN ، به طور معمول سفید ، انتقال دهنده | |
| بهترین نمایش در | ساعت 6 | پاسخ (میلی ثانیه) | 30/50 (نوع) (Tr / Td) | |
| عملکرد رنگ: | مختصات سفید | X: 0.313 ؛Y: 0.329 | نمایش رنگ ها | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | - |
| سیگنال برق: | تامین کننده ولتاژ | 5/10 / -10V (نوع) (VSH / VGH / VGL) | تأمین جریان | 35/25 / -22mA (نوع) (ISH / IGH / IGL) | ||
|---|---|---|---|---|---|---|
| نوع سیگنال: | RGB موازی (1 ch ، 6 بیتی) | ولتاژ سیگنال | VIL≤0.9V ؛2.3V≤VIH | |||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| JST | 36FLZ-RSM1-R-TB | 1 عدد | 36 پین | 0.5 میلی متر | DRGB-36P1C6B-020A | |
| ویژگی های نور پس زمینه: | شکل | سر راست | تایپ کنید | CCFL | موقعیت | نوع لبه لبه (سمت پایین) |
|---|---|---|---|---|---|---|
| جایگزینی | - | تعداد | 2 عدد | طول عمر | 10K (حداقل) (ساعتها) | |
| لامپ برق: | تامین کننده ولتاژ | 370 ± 40 ولت | تأمین جریان | 6.0 ± 0.5 میلی آمپر | ||
| فرکانس | 45 / 70KHz (حداقل / حداکثر) | ولتاژ راه اندازی | 1300/1350 ولت (حداکثر) (Ta = + 25 / -30 ℃) | |||
| مصرف | 4.5 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| JST | BHR-02 (8.0) VS-1N | 2 عدد | 2 پایه | 8.0 میلی متر | BLL-2PINS-HL | |
| درایور نور پس زمینه: | نه | |||||
LQ070T5DR02 از نمایشگر پشتیبانی می کند 480 (RGB) 240 پوند(WQVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.در مورد جزئیات مکانیکی ، این منطقه دارای منطقه فعال 154.08 (W) × 87 (H) میلی متر ، اندازه رئوس مطالب 170.1 (W) × 103.4 (H) × 15.7 (D) میلی متر ، اندازه منطقه مشاهده 159.1 (W) 1. 91.9 »است. (H) میلی متر ، با سطح زمین Antiglare، Antireflection ، وزن خالص 280 گرم (حداکثر).LQ070T5DR02 می تواند به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، 400 cd / m² روشنایی صفحه نمایش نسبت کنتراست گذرا 100: 1 ، 65/65/40/65 (نوع) (CR≥5) (L / R / U / را فراهم کند) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type (پایین سمت) قرار داده شده است و دارای طول عمر 10K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
