جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ070T5DR06 |
|---|---|---|---|
| روشنایی: | 400 سی دی / متر مربع (نوع.) | اندازه پانل: | 7.0 اینچ |
| وضوح: | 480 (RGB) 240 × ، WQVGA ، 77PPI | رابط سیگنال: | RGB موازی (1 ch ، 6 بیتی) ، 36 پین اتصال دهنده |
| نوع لامپ: | 2 عدد CCFL ، 10K ساعت ، بدون درایور | محیط: | Operating Temp.: -30 ~ 85 °C ; دمای کار: -30 ~ 85 C Storage Temp.: -40 ~ 85 °C ; |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| ویژگی های Pixel: | قالب Pixel | 480 (RGB) 240 × [WQVGA] | نقطه نقطه | 0.107 × 0.3625 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.321 × 0.3625 میلی متر (H × V) [77PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 154.08 × 87 میلی متر (H × V) | منطقه Bezel | 159.1 × 91.9 میلی متر (H × V) |
| کمرنگ ترسیم کن | 170.1 × 103.4 میلی متر (H × V) | عمق طرح کلی | 15.2 ± 0.5 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 16: 9 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب عقب (4-Φ2.05) | |||
| ویژگی های دیگر : | وزن | 295 گرم (حداکثر) | سطح | Antiglare، Antireflection |
| اطلاعات اولیه : | روشنایی | 400 سی دی / متر مربع (نوع) | نسبت کنتراست | 100: 1 (حداقل) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 65/65/40/65 (نوع) (CR≥5) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 30/50 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | - |
| ویژگی های نور پس زمینه: | شکل لامپ | سر راست | نوع لامپ | CCFL | طول عمر | 10K (حداقل) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 2 عدد | موقعیت | نوع لبه لبه (سمت پایین) | |
| لامپ برق: | ولتاژ ورودی | 370 ± 40 ولت | ورودی فعلی | 6.0 ± 0.5 میلی آمپر | ||
| فرکانس | 45 / 70KHz (حداقل / حداکثر) | ولتاژ شروع | 1300/1350 ولت (حداکثر) (Ta = + 25 / -30 ℃) | |||
| مصرف | 4.5 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | BHR-02 (8.0) VS-1N | 8.0 میلی متر | 2 پایه | 2 عدد | BLL-2PINS-HL | |
| سیگنال سیسترم: | RGB موازی (1 ch ، 6 بیتی) | ولتاژ منطقی | VIL≤0.9V ؛2.3V≤VIH | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 5/10 / -10V (نوع) (VSH / VGH / VGL) | ورودی فعلی | 35/25 / -22mA (نوع) (ISH / IGH / IGL) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | 36FLZ-RSM1-R-TB | 0.5 میلی متر | 36 پین | 1 عدد | DRGB-36P1C6B-020A | |

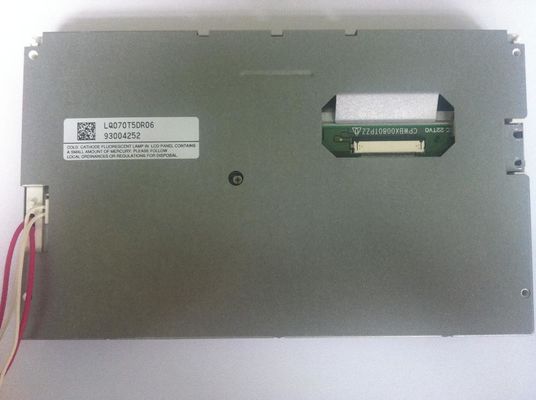

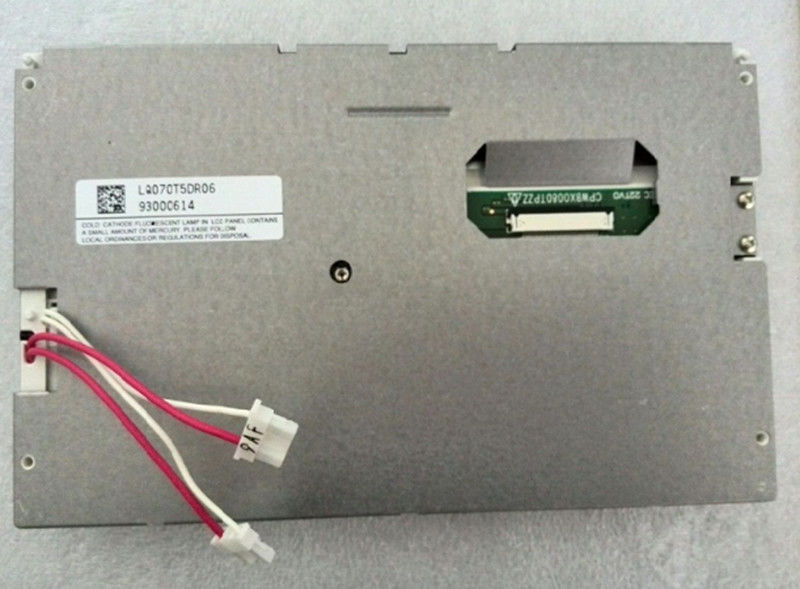

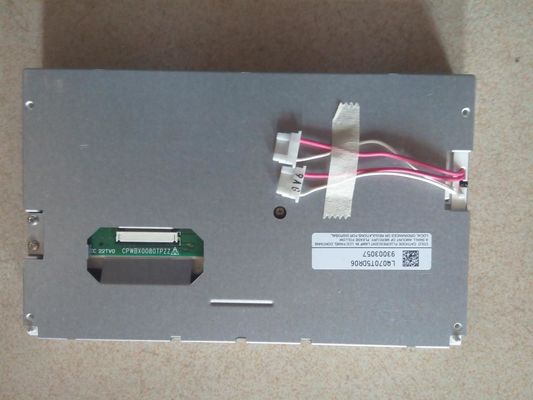

LQ070T5DR06 از نمایشگر پشتیبانی می کند 480 (RGB) 240 پوند(WQVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.در مورد جزئیات مکانیکی ، این منطقه دارای منطقه فعال 154.08 (W) × 87 (H) میلی متر ، اندازه رئوس مطالب 170.1 (W) × 103.4 (H) × 15.7 (D) میلی متر ، اندازه منطقه مشاهده 159.1 (W) 1. 91.9 »است. (H) میلی متر ، با سطح زمین Antiglare، Antireflection ، وزن خالص 295 گرم (حداکثر).LQ070T5DR06 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 400 cd / md روشنایی صفحه نمایش نسبت کنتراست گذر 100: 1 ، 65/65/40/65 (نوع) (CR≥5) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type (پایین سمت) قرار داده شده است و دارای طول عمر 10K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
