جزئیات محصول:
|

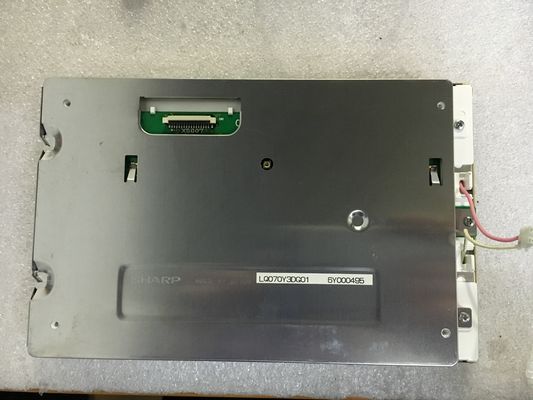

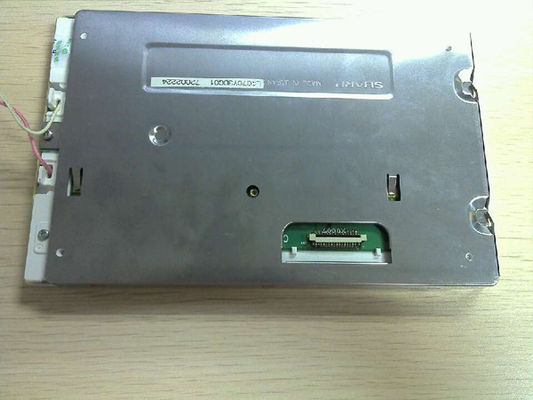

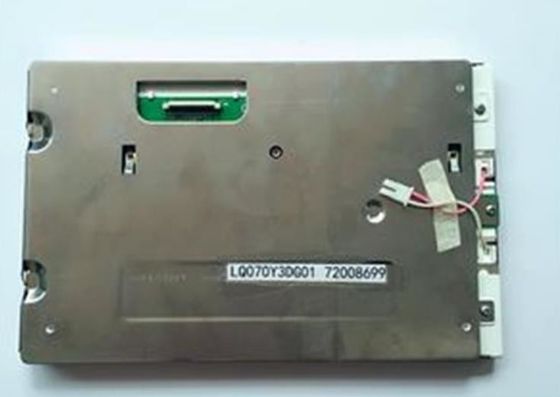

| مدل: | LQ070Y3DG01 | نام تجاری: | تیز |
|---|---|---|---|
| اندازه مورب: | 7.0 اینچ | درخشندگی: | 380 سی دی / متر مکعب (نوع) |
| نوع رابط: | اتصال دهنده CMOS (1 ch ، 6-bit) 32 پین | منبع نور: | CCFL [1 عدد] ، 15K ساعت ، درایور W / O |
| قالب پیکسل: | 800 (RGB) 80 480 [WVGA] 133PPI | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 C Storage Temperature: -25 ~ 75 |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| ویژگی های Pixel: | وضوح | 800 (RGB) 480 ، WVGA | پیچ نقطه (میلی متر) | 0.0635 × 0.1905 (H × V) |
|---|---|---|---|---|
| قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.1905 × 0.1905 (H × V) [133PPI] | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | 152.4 (H) × 91.44 (V) | ناحیه قاب (میلی متر) | 157.2 (H) × 96.35 (V) |
| رئوس مطالب ابعاد (میلی متر) | 175 (H) 1 111.5 (V) | عمق (میلی متر) | 13.5 / 13.8 (نوع / حداکثر) | |
| رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | |
| نسبت ابعاد | 15: 9 (H: V) | گرایش | نوع منظره | |
| نصب: | سوراخ های نصب عقب (4-Φ2.2) | |||
| مشخصات دیگر: | وزن | 340 گرم (نوع) | رفتار | - |
| اطلاعات اولیه : | درخشندگی (cd / m²) | 380 (نوع) | نسبت کنتراست | 350: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 60/60/50/60 (نوع) (CR≥10) | حالت نمایش | TN ، به طور معمول سفید ، انتقال دهنده | |
| بهترین نمایش در | ساعت 6 | پاسخ (میلی ثانیه) | 10/15 (نوع) (Tr / Td) | |
| عملکرد رنگ: | مختصات سفید | X: 0.313 ؛Y: 0.329 | نمایش رنگ ها | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | - |
| نرخ فریم: |
60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| مصرف برق: | 5.3 وات (نوع) |
| سیگنال برق: | تامین کننده ولتاژ | 5.0 ولت (نوع) | تأمین جریان | 300/450 میلی آمپر (نوع / حداکثر) | ||
|---|---|---|---|---|---|---|
| مصرف | 1.5 وات (نوع) | |||||
| نوع سیگنال: | CMOS (1 ch ، 6-bit) | ولتاژ سیگنال | - | |||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| JAE | IL-FPR-32S-VF | 1 عدد | 32 پین | 0.5 میلی متر | ||
| ویژگی های نور پس زمینه: | شکل | سر راست | تایپ کنید | CCFL | موقعیت | نوع نور لبه |
|---|---|---|---|---|---|---|
| جایگزینی | - | تعداد | 1 عدد | طول عمر | 15K (نوع) (ساعتها) | |
| لامپ برق: | تامین کننده ولتاژ | 760 ± 80 ولت | تأمین جریان | 5.0 ± 0.5 میلی آمپر | ||
| فرکانس | 40 / 70KHz (حداقل / حداکثر) | ولتاژ راه اندازی | 1640 ولت (حداکثر) (Ta = 0) | |||
| مصرف | 3.8 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| JST | SM02B-BHSS-1-TB | 1 عدد | 2 پایه | 3.5 میلی متر | BLL-2PINS-HL | |
| درایور نور پس زمینه: | نه | |||||
LQ070Y3DG01 از نمایشگر پشتیبانی می کند 800 (RGB) 480(WVGA) با نسبت ابعاد 15: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 152.4 (W) × 91.44 (H) میلی متر ، اندازه رئوس مطالب 175 (W) × 111.5 (H) × 13.8 (D) میلی متر ، اندازه منطقه مشاهده 157.2 (W) × 96.35 میلی متر است (H) میلی متر ، وزن خالص 340 گرم (نوع).LQ070Y3DG01 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ070Y3DG01 می تواند 380 سی دی / متر مکعب روشنایی صفحه نمایش 350: 1 نسبت کنتراست گذرا ، 60/60/50/60 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/15 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 15K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
