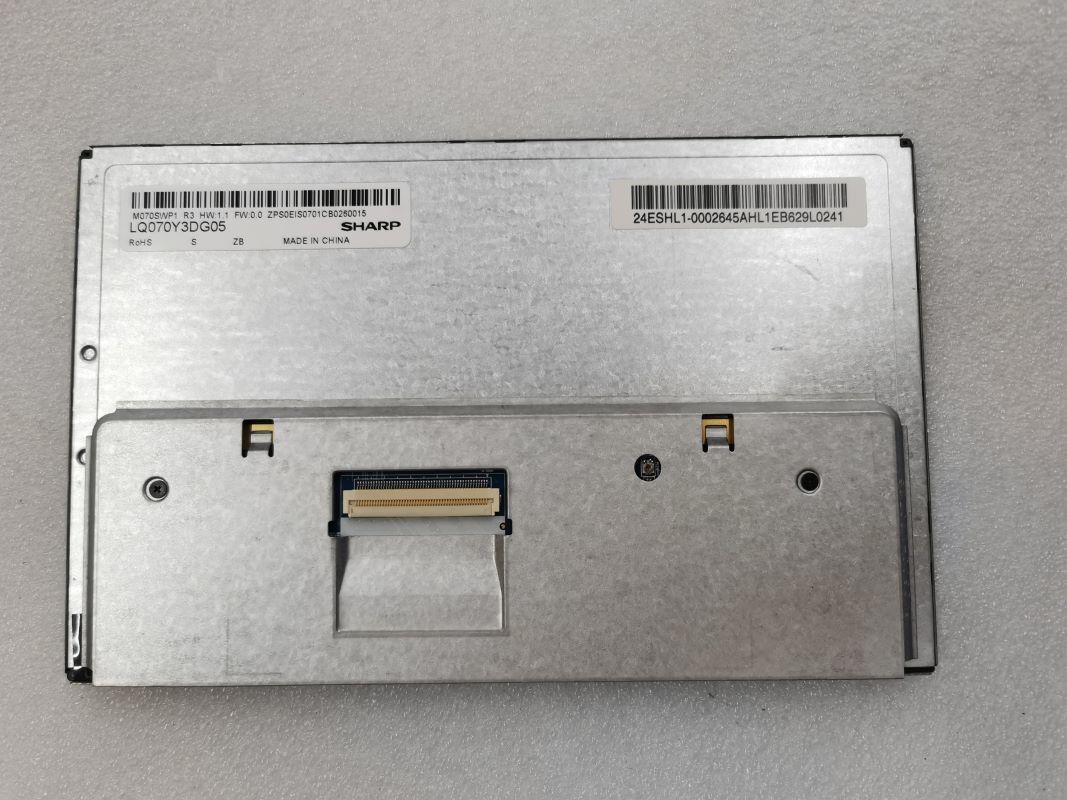

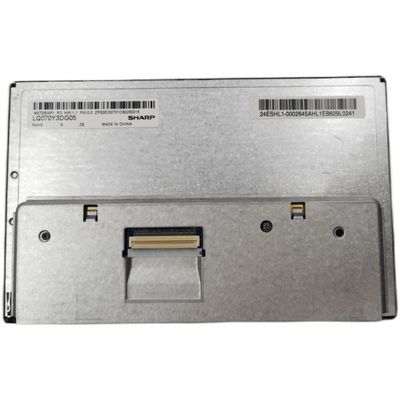

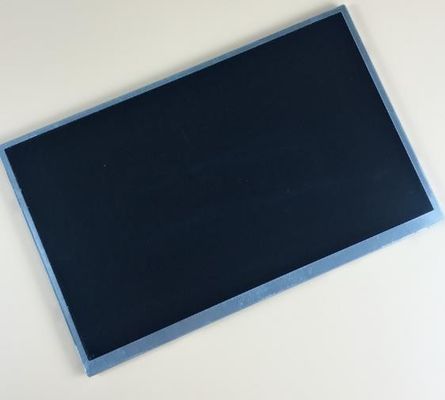

جزئیات محصول:
|
| شرکت تولید کننده: | تیز | نام مدل: | LQ070Y3DG05 |
|---|---|---|---|
| اندازه صفحه نمایش: | 7.0 اینچ | درخشندگی: | 350cd / m² |
| شماره پیکسل: | 800 (RGB) 480 (WVGA) 134PPI | نوع سیگنال: | RGB موازی (1 ch ، 8 بیتی) ، 50 پین اتصال |
| نور پس زمینه: | WLED ، 20K ساعت ، با درایور LED | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 80 ° C دمای عملیاتی: -20 ~ 70 ° C |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| اطلاعات پایه : | مارک پنل | تیز | مدل پنل | LQ070Y3DG05  1 سازگار |
|---|---|---|---|---|
| اندازه مورب | 7.0 " | کاربرد | ||
| نوع صفحه | a-Si TFT-LCD ، LCM | نام مستعار مدل | M070SWP1 R3 | |
| قابلیت اطمینان : | دمای عملیاتی | -20 ~ 70 درجه سانتیگراد | دمای ذخیره سازی | -30 ~ 80 درجه سانتیگراد |
| ایالت RoHS | امتیاز لرزش | 1.5 گرم (14.7 متر بر ثانیه) |
| ویژگی های Pixel: | قالب Pixel | 800 (RGB) 80 480 [WVGA] | نقطه نقطه | 0.064 × 0.1805 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.192 × 0.1805 میلی متر (H × V) [134PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 153.6 × 86.64 میلی متر (H × V) | منطقه Bezel | 156.0 × 89.04 میلی متر (H × V) |
| کمرنگ ترسیم کن | 165 × 104 میلی متر (H × V) | عمق طرح کلی | 5/8.2 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 16: 9 (H: V) | سبک شکل | ||
| سوراخ و براکت: | بدون | |||
| ویژگی های دیگر : | وزن | 194 گرم (نوع) | سطح | آنتیگلر ، پوشش سخت (3H) |
| اطلاعات اولیه : | روشنایی | 350 سی دی در متر مکعب (نوع) | نسبت کنتراست | 500: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 70/70/50/70 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 16 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.310 ؛وای: 0.330 | اعداد رنگی | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6638K | یکنواختی سفید | 1.43 (حداکثر) (5 امتیاز) |
| فرکانس قاب: | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| ویژگی های نور پس زمینه: | شکل لامپ | - | نوع لامپ | WLED | طول عمر | 20K (حداقل) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | - | موقعیت | نوع نور لبه | |
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | با درایور LED |
| راننده برق: | ولتاژ ورودی | 4.5 / 12.0 / 16.0V (حداقل / نوع / حداکثر) | ورودی فعلی | - | ||
| مصرف | 2.1 وات (حداکثر) | |||||
| سیگنال سیسترم: | RGB موازی (1 گیگابایت ، 8 بیتی) | ولتاژ منطقی | 0≤VIL≤0.3VDD؛0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) | ورودی فعلی | 100 / 150mA (نوع / حداکثر) | ||
| مصرف | 0.5 وات (حداکثر) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| STARCONN | 089H50-000000-G2-R | 0.5 میلی متر | 50 پین | 1 عدد | ||
LQ070Y3DG05 از نمایشگر پشتیبانی می کند 800 (RGB) 480(WVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 153.6 (W). 86.64 (H) میلی متر ، اندازه رئوس مطالب 165 (W) × 104 (H) × 8.2 (D) میلی متر ، اندازه منطقه مشاهده 156.0 (W) .04 89.04 است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 194 گرم (نوع).LQ070Y3DG05 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 350 cd / m² روشنایی صفحه نمایش نسبت کنتراست 500: 1 500 ، 1 ، 70/70/50/70 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 16 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 50٪ (NTSC).این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 20K ساعت ، با درایور LED است ، تصویب کرد.
