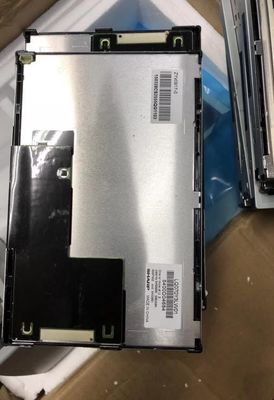

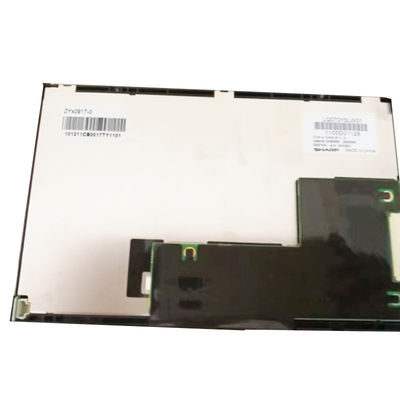

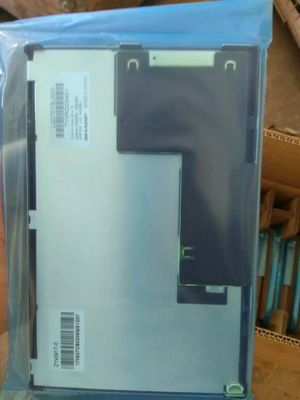

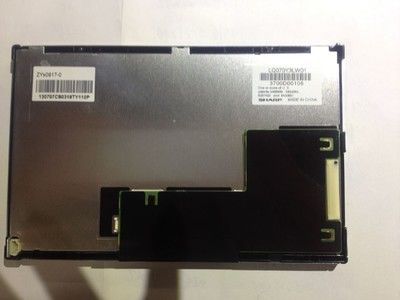

جزئیات محصول:
|
| نام مدل: | LQ070Y3LW01 | شرکت تولید کننده: | تیز |
|---|---|---|---|
| درخشندگی: | 360 سی دی در متر مکعب (نوع) | اندازه صفحه نمایش: | 7.0 اینچ |
| شماره پیکسل: | 800 × 480 (RGB) (WVGA) 133PPI | نوع سیگنال: | کانکتور LVDS (1 گرم ، 8 بیتی) ، 20 پین اتصال |
| نور پس زمینه: | 7S2P WLED ، 50K ساعت ، بدون درایور | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -25 ~ 70 ° C دمای کار: -10 ~ 70 ° C |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ070 LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 360 (نوع) | 85/85/85/85 (نوع) (CR≥10) | 35 (نوع) (Tr + Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| تقارن | ASV ، به طور معمول سیاه ، انتقال دهنده | 800: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6551K | 262K / 16.2M (6 بیتی / 6 بیتی + FRC) | X: 0.310 ؛Y: 0.340 | |
| تنوع سفید: | 1.25 (حداکثر) (5 امتیاز) | ||
| اندازه صفحه: | 7.0 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 800 × 480 (RGB) [WVGA] | نوار افقی RGB | 0.1905 × 0.1905 [133PPI] | 0.1905 × 06.035 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 152.4 (H) × 91.44 (V) | 155.40 (H) × 92.94 (V) | 163.2 (H) × 104 (V) | 9.0 ± 0.5 میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 15: 9 (H: V) | ||
| نصب: | سوراخ های نصب جانبی (4-M2) در لبه بالا و پایین | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 175 گرم (نوع) | - | آنتیگلر ، پوشش سخت (3H) | ||
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 7S2P | 2 رشته | 50K (نوع) | - | |
| WLED برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 22.1 / 24.0V (نوع / حداکثر) | 45 / 60mA (نوع / حداکثر) | 2.0 وات (نوع) | ||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | نه | رابط | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| مولکس | 501568-0607 | 1.0 میلی متر | 6 پایه | 1 عدد | BLE-6PINS-NAACCN | |
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 190 / 255mA (نوع) | 0.63 وات (نوع) | ||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | LVDS (1 ch ، 8-bit) | رابط | ||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| منابع انسانی | DF14H-20P-1.25H (56) | 1.25 میلی متر | 20 پین | 1 عدد | LVDS-20P1C8B-020C | |
LQ070Y3LW01 از نمایشگر پشتیبانی می کند 800 × 480 (RGB)(WVGA) با نسبت ابعاد 15: 9 (W: H) که پیکسل های آن در RGB Horizontal Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 152.4 (W) × 91.44 (H) میلی متر ، اندازه رئوس مطالب 163.2 (W) × 104 (H) × 9.5 (D) میلی متر ، اندازه منطقه مشاهده 155.40 (W) × 92.94 (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 175 گرم (نوع).LQ070Y3LW01 به عنوان یک محصول LVM سیاه و سفید ، انتقال دهنده LC070Y3LW01 می تواند روشنایی صفحه نمایش 360 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست گذرنده 800: 1 ، 85/85/85/85 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 35 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی / 6 بیتی + FRC برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K / 16.2M رنگ ایجاد می شود.این محصول 7S2P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 50K ساعت است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
