جزئیات محصول:
|
| مدل پنل: | LQ070Y5DE01 | نام تجاری پانل: | تیز |
|---|---|---|---|
| روشنایی: | 320 سی دی / متر مربع (نوع.) | اندازه پانل: | 7.0 اینچ |
| نوع لامپ: | 1 قطعه CCFL ، بدون درایور | رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 50 پین FPC |
| وضوح: | 800 (RGB) 80 480 ، WVGA ، 134PPI | محیط: | Operating Temp.: -30 ~ 85 °C ; دمای کار: -30 ~ 85 C Storage Temp.: -40 ~ 85 °C ; |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
| اطلاعات اولیه : | شرکت تولید کننده | مدل پنل | نوع صفحه | نام مستعار |
|---|---|---|---|---|
| تیز | LQ070Y5DE01 | a-Si TFT-LCD ، LCM | - | |
| محیط : | ایالت RoHS | دمای عملیاتی | دمای ذخیره سازی | سطح لرزش |
| -30 ~ 85 درجه سانتیگراد | -40 ~ 85 درجه سانتیگراد | 3.0 گرم (29.4 متر بر ثانیه) |
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 320 (نوع) | 65/65/60/65 (نوع) (CR≥10) | 30/50 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| ساعت 6 | TN ، به طور معمول سفید ، انتقال دهنده | 100: 1 (حداقل) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6274K | 262K (6 بیتی) | X: 0.315 ؛Y: 0.345 |
| اندازه صفحه: | 7.0 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 800 (RGB) 80 480 [WVGA] | نوار عمودی RGB | 0.175 × 0.195 [134PPI] | 0.017 × 0.1725 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 156 (H) × 82.8 (V) | 157.7 (H) .2 84.27 (V) | 171.6 (H) × 93.2 (V) | 11.25 / 14.35 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 17: 9 (H: V) | ||
| نصب: | بدون | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 280 گرم (حداکثر) | - | - | ||
| اسکن معکوس: | بله (U / D ، L / R) |
|---|---|
| فرکانس عمودی: | 60 هرتز |
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| CCFL | نوع نور لبه | 1 عدد | شکل U | - | - | |
| CCFL برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 660 ± 70 ولت | 6.0 ± 0.5 میلی آمپر | 7.92 وات (نوع) | ||||
| فرکانس عملیاتی | ولتاژ شروع | |||||
| 30 / 100KHz (حداقل / حداکثر) | 1125 / 1280V (حداکثر) (Ta = + 25 / -30 ℃) | |||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | نه | رابط | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| JST | BHR-04VS-1 | 4.0 میلی متر | 4 پایه | 1 عدد | BLL-4PINS-LNNH | |
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 14 / 5.3 / 2.7 ولت (نوع) (VDD / VSHA / VSHD) | 0.20 / 40 / 8mA (نوع) (IDD / ISHA / ISHD) | - | ||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | RGB موازی (1 ch ، 6 بیتی) | FPC | ||||
| جزئیات FPC: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| 0.5 میلی متر | 50 پین | 1 عدد | ||||
سری LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01

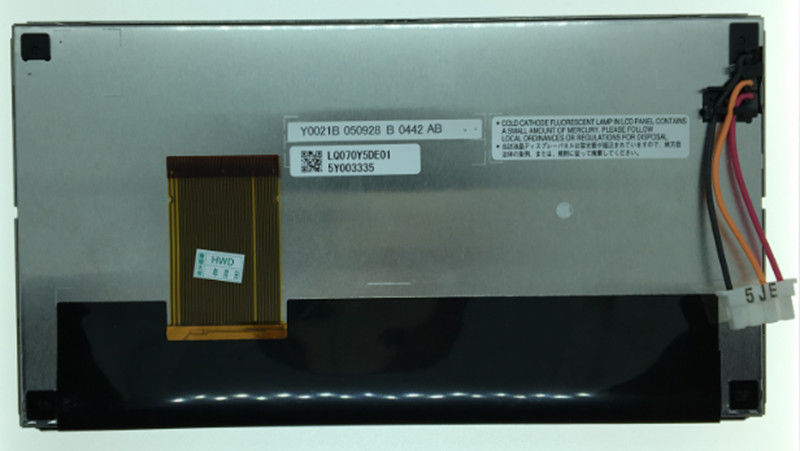

LQ070Y5DE01 از نمایشگر پشتیبانی می کند 800 (RGB) 480(WVGA) با نسبت ابعاد 17: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 156 (W) × 82.8 (H) میلی متر ، اندازه رئوس مطالب 171.6 (W) × 93.2 (H) × 14.35 (D) میلی متر ، اندازه منطقه مشاهده 157.7 (W) .2 84.27 میلی متر است (H) میلی متر ، وزن خالص 280 گرم (حداکثر).LQ070Y5DE01 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ070Y5DE01 می تواند 320 cd / m² روشنایی صفحه نمایش نسبت کنتراست گذرا 100: 1 ، 65/65/60/65 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
