جزئیات محصول:
|
| نام تجاری: | تیز | مدل: | LQ070Y5DG02 |
|---|---|---|---|
| قالب پیکسل: | 800 (RGB) 80 480 [WVGA] 134PPI | اندازه مورب: | 7.0 اینچ |
| درخشندگی: | 380 سی دی / متر مکعب (نوع) | منبع نور: | CCFL [1 عدد] ، 10K ساعت ، درایور W / O |
| نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، 50 پین FPC | محیط: | Operating Temperature: -30 ~ 85 °C ; دمای کار: -30 ~ 85 C Storage Temperature: -40 |
| برجسته: | صفحه نمایش LCD CCFL Sharp TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
| اندازه صفحه: | 7.0 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 800 (RGB) 480 ، WVGA | نوار عمودی RGB | 0.065 × 0.1735 میلی متر | 0.195 × 0.1735 میلی متر [134PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 156 × 82.8 میلی متر | 157.7 × 84.75 میلی متر | 168 × 94 میلی متر | 8.85 / 11.75 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 17: 9 (W: H) | نوع منظره | ||
| رفع: | بدون | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 185 گرم (حداکثر) | آنتیگلار | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 380 سی دی / متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 100: 1 (حداقل) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 65/65/60/65 (نوع) (CR≥10) | ساعت 6 | 30/50 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 |
| مصرف برق: | 4.5 وات (نوع) |
|---|---|
| نرخ فریم: | 60 هرتز |
| اسکن معکوس: | بله (U / D ، L / R) |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 40/8 / 0.2 / -0.2 / 0.05 / -0.10mA (نوع) (ISHA / ISHD / IDD / IEE / ICC / ISS) | 5.3 / 2.7 / 15 / -12.0 / -17.4V (نوع) (VSHA / VSHD / VDD / VEEDC / VSS) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | 0≤VIL≤0.2VSHD ؛0.8VSHD≤VIH≤VSHD | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | FPC | RGB موازی (1 ch ، 6 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| 1 عدد | 50 پین | |||||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع نور لبه | شکل U | 1 عدد | 10K (حداقل) | - | |
| CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 6.0 ± 0.5 میلی آمپر | 640/720 / 800V (حداقل / نوع / حداکثر) | 4.32 وات (نوع) | ||||
| ولتاژ روشن | فرکانس لامپ | |||||
| 2100 / 2200V (حداکثر) (Ta = + 25 / -30 ℃) | 30 / 100KHz (حداقل / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
| - | رابط | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | BHSR-02VS-1 | 1 عدد | 3.5 میلی متر | 2 پایه | BLL-2PINS-HL | |

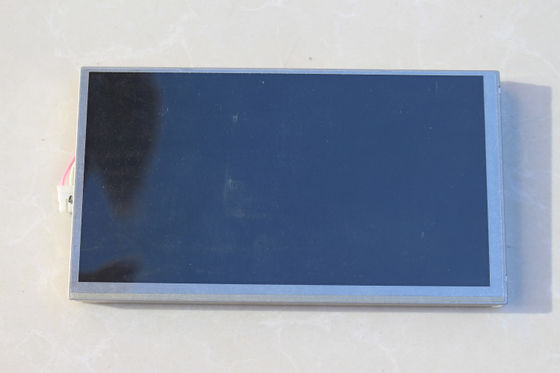

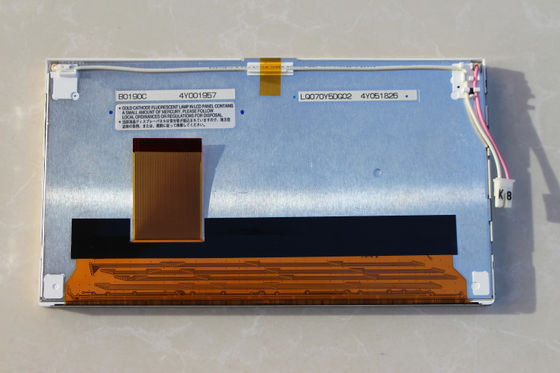

LQ070Y5DG02 از نمایشگر پشتیبانی می کند 800 (RGB) 480(WVGA) با نسبت ابعاد 17: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 156 (W) × 82.8 (H) میلی متر ، اندازه رئوس مطالب 168 (W) × 94 (H) × 11.75 (D) میلی متر ، اندازه منطقه مشاهده 157.7 (W). 84.75 میلی متر است (H) میلی متر ، با سطح آنتیگلار ، وزن خالص 185 گرم (حداکثر).LQ070Y5DG02 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 380 سی دی / متر مکعب روشنایی صفحه نمایش 100: 1 نسبت کنتراست گذرا ، 65/65/60/65 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type قرار داده شده و دارای طول عمر 10K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
