جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ084V1DG22 |
|---|---|---|---|
| نوع لامپ: | 1 عدد CCFL ، 50K ساعت | رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور |
| روشنایی: | 300 سی دی / متر مربع (نوع.) | اندازه پانل: | 8.4 اینچ |
| وضوح: | 640 (RGB) 80 480 ، VGA ، 94PPI | محیط: | Operating Temp.: 0 ~ 55 °C ; دمای کار: 0 ~ 55 درجه سانتیگراد ؛ Storage Temp.: -25 ~ |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ084 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| اندازه صفحه: | 8.4 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.089 × 0.270 میلی متر | 0.267 × 0.270 میلی متر [94PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 170.88 × 129.6 میلی متر | 175.9 × 134.6 میلی متر | 216 × 152.4 میلی متر | 12.0 (نوع) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب صورت (4 عدد) | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 410 ± 20 گرم | آنتیگلار (مه 28٪) ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 300 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 250: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 55/55/55/40 (نوع) (CR≥10) | ساعت 12 | 20/40 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6172K | 262K (6 بیتی) | X: 0.319 ؛Y: 0.329 | |
| تنوع درخشندگی: | 1.45 (حداکثر) (5 امتیاز) | ||
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 410 / 460mA (نوع. / حداکثر VCC = 3.3V) (ICC) | 3.3 / 5.0 ولت (نوع) (VCC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.3VCC؛0.7VCC≤VIH | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | RGB موازی (1 ch ، 6 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | DF9BA-31P-1V | 1 عدد | 1.0 میلی متر | 31 پین | DRGB-31P1C6B-010K | |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 عدد | 50K (نوع) | - | |
| CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 2.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 4.1 وات (نوع) | |||||
| ولتاژ روشن | فرکانس لامپ | |||||
| 1300/1500 ولت (حداکثر) (Ta = + 25/0 ℃) | 20/45 / 70KHz (حداقل / نوع / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
| - | رابط | |||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | BHR-03VS-1 | 1 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-HNL | |

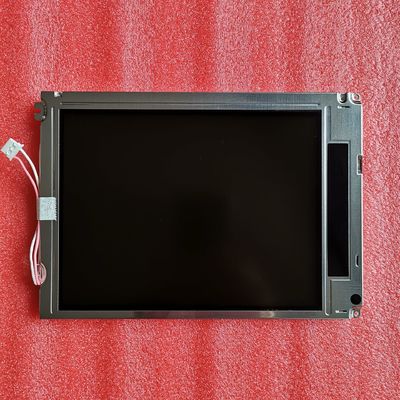

LQ084V1DG22 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 170.88 (W) × 129.6 (H) میلی متر ، اندازه رئوس مطالب 216 (W) × 152.4 (H) میلی متر ، اندازه منطقه مشاهده 175.9 (W) × 134.6 (H) میلی متر ، دارای سطح آنتیگلار (Haze 28٪) ، پوشش سخت (3H) ، وزن خالص 2010 4 410 گرم.LQ084V1DG22 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ084V1DG22 می تواند 300 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 250: 1 ، 55/55/55/40 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 12 و زمان پاسخ 20/40 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه تصویب کرده و دارای طول عمر 50K ساعت است.
