جزئیات محصول:
|
| مدل پنل: | LQ084V3DG02 | نام تجاری پانل: | تیز |
|---|---|---|---|
| روشنایی: | 400 سی دی / متر مربع (نوع.) | اندازه پانل: | 8.4 اینچ |
| رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، کانکتور 33 پین | نوع لامپ: | 6S2P WLED ، 50K ساعت ، بدون درایور |
| وضوح: | 640 (RGB) 480،، VGA، 95PPI | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ084 LQ084V3DG02 LQ084V3DG01
| ویژگی های Pixel: | قالب Pixel | 640 (RGB) 80 480 [VGA] | نقطه نقطه | 0.089 × 0.267 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.267 × 0.267 میلی متر (H × V) [95PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 170.88 × 128.16 میلی متر (H × V) | منطقه Bezel | 175.5 × 133.0 میلی متر (H × V) |
| کمرنگ ترسیم کن | 199.5 × 149.5 میلی متر (H × V) | عمق طرح کلی | 11.6 (نوع) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب صورت (4-Φ3.2) | |||
| ویژگی های دیگر : | وزن | 400 گرم (حداکثر) | سطح | آنتیگلار |
| اطلاعات اولیه : | روشنایی | 400 سی دی در متر مکعب (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 65/65/55/60 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 5/21 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.292 ؛وای: 0.316 | اعداد رنگی | 262K (6 بیتی) |
| دمای رنگ | 7970K | یکنواختی سفید | - |
| اسکن معکوس: | بله (U / D ، L / R) |
|---|---|
| مصرف برق: | 4.62 وات |
| ویژگی های نور پس زمینه: | شکل لامپ | 2 رشته | نوع لامپ | WLED | طول عمر | 50K (نوع) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 6S2P | موقعیت | نوع نور لبه | |
| لامپ برق: | ولتاژ ورودی | 19.8 ولت (نوع) | ورودی فعلی | 100 / 105mA (نوع / حداکثر) | ||
| مصرف | 3.96 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | SM04B-SRSS-TB (LF) (SN) | 1.0 میلی متر | 4 پایه | 1 عدد | BLE-4PINS-AACC | |
| سیگنال سیسترم: | RGB موازی (1 ch ، 6 بیتی) | ولتاژ منطقی | VIL≤0.8V ؛2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) (VCC) | ورودی فعلی | 200 / 360mA (نوع. / حداکثر .)(ICC) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| ایریسو | IMSA-9637S-33Y902 | 0.5 میلی متر | 33 پین | 1 عدد | DRGB-33P1C6B-020A | |

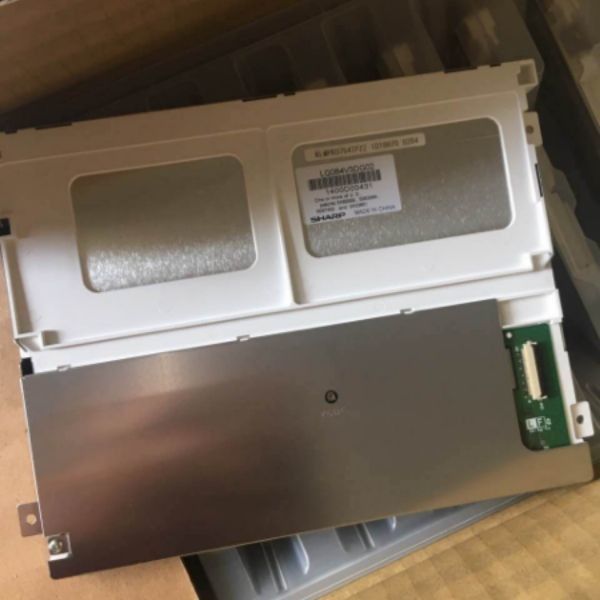

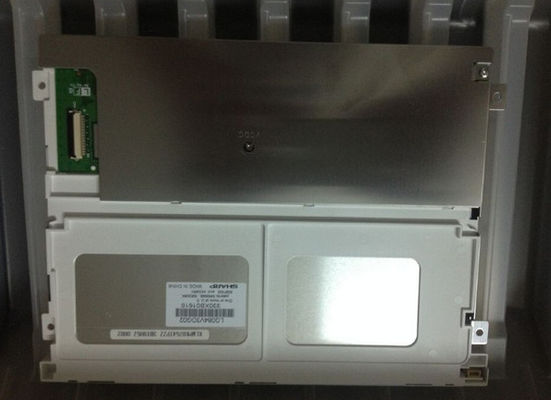

LQ084V3DG02 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 170.88 (W) × 128.16 (H) میلی متر ، اندازه رئوس مطالب 199.5 (W) × 149.5 (H) میلی متر ، اندازه منطقه مشاهده 175.5 (W) × 133.0 (H) میلی متر ، با سطح زمین آنتیگلار ، وزن خالص 400 گرم (حداکثر).LQ084V3DG02 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ084V3DG02 می تواند 400 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive: 1: 600 ، 65/65 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 5/21 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 6S2P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
