جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ101K1LY04 |
|---|---|---|---|
| روشنایی: | 400 سی دی در متر مکعب | اندازه پانل: | 10.1 اینچ |
| وضوح: | 1280 (RGB) 800 ، WXGA ، 149PPI | رابط سیگنال: | کانکتور LVDS (1 گرم ، 8 بیتی) ، کانکتور 40 پین |
| نوع لامپ: | 7S6P WLED ، 20K ساعت ، بدون درایور | محیط: | Operating Temp.: -10 ~ 60 °C ; دمای عملیاتی: -10 ~ 60 ° C؛ Storage Temp.: -20 ~ 70 |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ101 LQ101K1LY05 LQ101K1LY04
| ویژگی های Pixel: | قالب Pixel | 1280 (RGB) 800 [WXGA] | نقطه نقطه | 0.0565 × 0.1695 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.1695 × 0.1695 میلی متر (H × V) [149PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 216.96 × 135.6 میلی متر (H × V) | منطقه Bezel | 220.56 × 139.2 میلی متر (H × V) |
| کمرنگ ترسیم کن | 237.94 × 156.66 میلی متر (H × V) | عمق طرح کلی | 2.9 / 5.3 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 16:10 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب صورت (12 عدد) در حلقوی های چپ ، راست ، بالا و پایین | |||
| ویژگی های دیگر : | وزن | 165/185 گرم (نوع / حداکثر) | سطح | تابش خیره کننده (مه 0٪) ، انعکاس 1.25٪ (نوع) |
| اطلاعات اولیه : | روشنایی | 400 سی دی در متر مکعب (نوع) | نسبت کنتراست | 800: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 80/80/80/80 (نوع) (CR≥10) | حالت نوری | PSV ، به طور معمول سیاه ، انتقال دهنده | |
| جهت مشاهده | تقارن | زمان پاسخ | 25 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.318 ؛وای: 0.344 | اعداد رنگی | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6139K | یکنواختی سفید | 1.25 / 1.43 (نوع / حداکثر .)(5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 50٪ | sRGB | 69٪ پوشش |
| Adobe RGB | 52٪ پوشش | DCI-P3 | 52٪ پوشش | |
| Rec202020 | 37٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | شکل لامپ | 6 رشته | نوع لامپ | WLED | طول عمر | 20K (نوع) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 7S6P | موقعیت | نوع نور لبه | |
| لامپ برق: | ولتاژ ورودی | 21.0 / 24.5V (حداقل / حداکثر) | ورودی فعلی | 15.5 میلی آمپر (نوع) | ||
| مصرف | 1.95 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | نه |
| سیگنال سیسترم: | LVDS (1 ch ، 8-bit) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) | ورودی فعلی | 235 / 375mA (نوع / حداکثر) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | |||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| I-PEX | 20455-040E-12 | 0.5 میلی متر | 40 پین | 1 عدد | ||

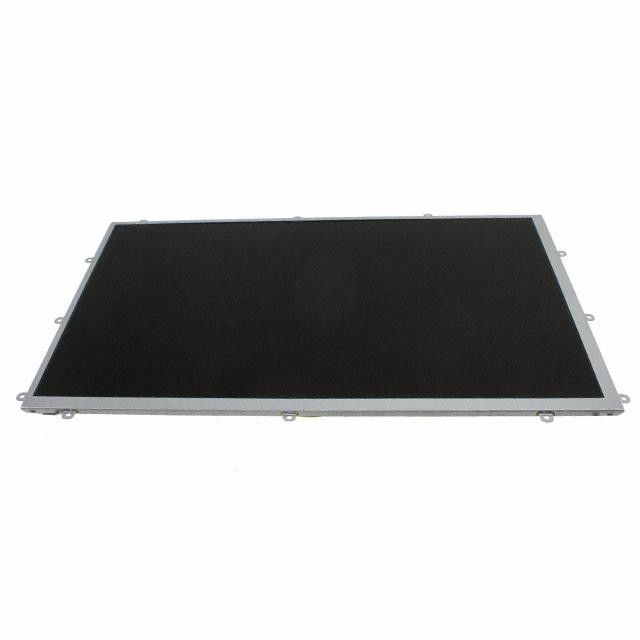

LQ101K1LY04 از نمایشگر پشتیبانی می کند 1280 (RGB) 800 پوند(WXGA) با نسبت ابعاد 16:10 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 216.96 (W) × 135.6 (H) میلی متر ، اندازه رئوس مطالب 237.94 (W) × 156.66 (H) × 5.3 (D) میلی متر ، اندازه منطقه مشاهده 220.56 (W) × 139.2 میلی متر است (H) میلی متر ، با سطح زمین Glare (مه 0٪) ، بازتاب 1.25٪ (نوع) ، وزن خالص 165 / 185g (نوع / حداکثر).LQ101K1LY04 به عنوان PSV ، محصول LCM انتقال دهنده سیاه و سفید ، LQ101K1LY04 می تواند 400 cd / m² روشنایی صفحه نمایش 800: 1 نسبت کنتراست گذرا ، 80/80/80/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 50٪ (NTSC).این محصول 7S6P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 20K ساعت است ، استفاده می کند ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
