جزئیات محصول:
|
| اندازه مورب: | 10.1 اینچ | مدل: | LQ101K1LY05 |
|---|---|---|---|
| نام تجاری: | تیز | درخشندگی: | 400 سی دی / متر مربع (نوع.) |
| قالب پیکسل: | 1280 × 800 (RGB) [WXGA] 149PPI | منبع نور: | WLED ، 100K ساعت ، با درایور LED |
| نوع رابط: | کانکتور LVDS (1 گرم ، 8 بیتی) ، 20 پین اتصال | محیط: | Operating Temperature: -10 ~ 70 °C ; دمای کار: -10 ~ 70 ° C؛ Storage Temperature: - |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ101 LQ101K1LY05 LQ101K1LY04
| اندازه صفحه نمایش : | 10.1 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 800 12 1280 (RGB) ، WXGA | نوار افقی RGB | 0.1695 × 0.0565 میلی متر | 0.1695 × 0.1695 میلی متر [149PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 216.96 × 135.6 میلی متر | 220.6 × 139.2 میلی متر | 230.7 152.7 میلی متر | 6.0 / 9.2 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 16:10 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 270 گرم | - | تابش خیره کننده (مه 0٪) ، انعکاس 1.25٪ (نوع) | ||
| سوراخ و براکت: | بدون | |||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 400 سی دی در متر مکعب (نوع) | PSV ، به طور معمول سیاه ، انتقال دهنده | 800: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| تقارن | 85/85/85/85 (نوع) (CR≥10) | 25 (نوع) (Tr + Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 6371K | 16.7 میلیون (8 بیتی) | X: 0.315 ؛Y: 0.330 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 49٪ | 67٪ | 51٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 50٪ | 36٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| یکنواختی سفید: | 1.43 (حداکثر) (5 امتیاز) | ||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 100K (نوع) | - | - | - | |
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| با درایور LED | رابط | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| JST | SM06B-SHLS-TF | 1 عدد | 6 پایه | 1.0 میلی متر | ||
| WLED Driver Electric: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 12.0 ولت (نوع) | 285 / 400mA (نوع / حداکثر) | - | ||||
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 235 / 375mA (نوع / حداکثر) | - | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| LVDS (1 ch ، 8-bit) | رابط | |||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| منابع انسانی | DF14H-20P-1.25H (56) | 1 عدد | 20 پین | 1.25 میلی متر | LVDS-20P1C8B-040A | |

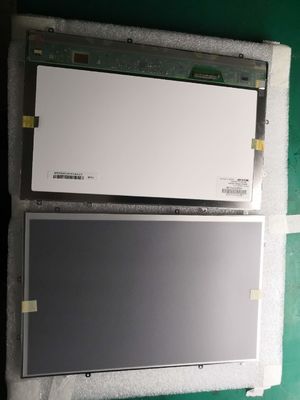

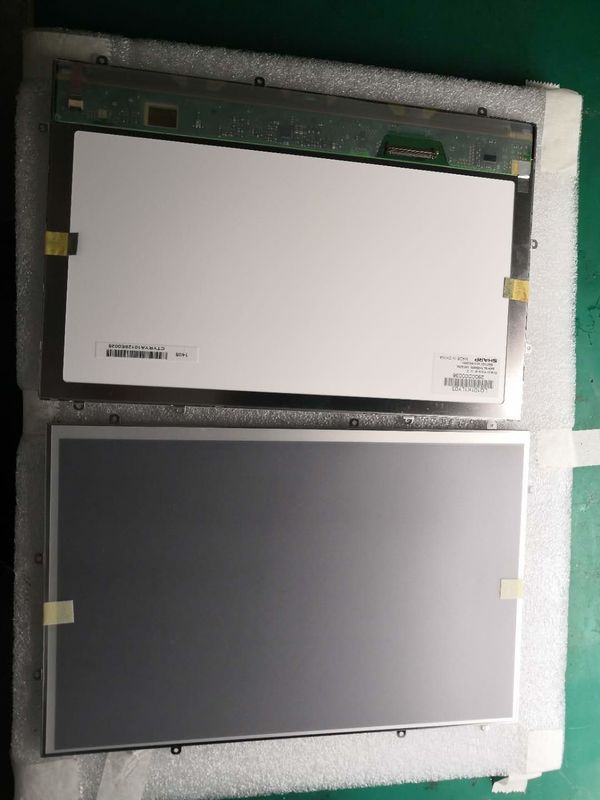

LQ101K1LY05 از نمایشگر پشتیبانی می کند 1280 × 800 (RGB)(WXGA) با نسبت ابعاد 16:10 (W: H) که پیکسل های آن در RGB Horizontal Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 216.96 (W) × 135.6 (H) میلی متر ، اندازه رئوس مطالب 230.7 (W) × 152.7 (H) × 9.2 (D) میلی متر ، اندازه منطقه دید 220.6 (W) × 139.2 میلی متر است (H) میلی متر ، با سطح زمین Glare (مه 0٪) ، بازتاب 1.25٪ (نوع) ، وزن خالص 270g.LQ101K1LY05 به عنوان PSV ، محصول مشکی ، LCM انتقال دهنده ، می تواند 400 cd / m² روشنایی صفحه نمایش 800: 1 نسبت کنتراست transimissive ، 85/85/85/85 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 50٪ (NTSC).این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 100K ساعت ، با درایور LED است
