جزئیات محصول:
|
| نام تجاری: | تیز | مدل: | LQ104S1DG31 |
|---|---|---|---|
| اندازه مورب: | 10.4 اینچ | درخشندگی: | 350 سی دی / متر مربع (نوع.) |
| نوع رابط: | کانکتور CMOS (1 ch ، 6 بیتی) ، 41 پین کانکتور | منبع نور: | CCFL [2 قطعه] ، 50K ساعت ، درایور W / O |
| قالب پیکسل: | 800 (RGB) 600 × [SVGA] 96PPI | محیط: | Operating Temperature: -30 ~ 80 °C ; دمای کار: -30 ~ 80 C Storage Temperature: -30 |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| اطلاعات اولیه : | درخشندگی (cd / m) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 350 (نوع) | 70/70/50/60 (نوع) (CR≥10) | 10/25 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| ساعت 6 | TN ، به طور معمول سفید ، انتقال دهنده | 300: 1 (حداقل) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 | |
| تنوع سفید: | 1.45 (حداکثر) (5 امتیاز) | ||
| اندازه صفحه: | 10.4 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 800 (RGB) 600 [SVGA] | نوار عمودی RGB | 0.264 × 0.264 [96PPI] | 0.026 × 0.264 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 211.2 (H) × 158.4 (V) | 215.4 (H) × 162.4 (V) | 243 (H) × 183.8 (V) | 11.5 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 4: 3 (H: V) | ||
| نصب: | سوراخ های نصب صورت (2-Φ3.5 ، 2-R1.75) | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 600 گرم (حداکثر) | - | آنتیگلر ، پوشش سخت (3H) | ||
| اسکن معکوس: | بله (180 درجه) |
|---|---|
| فرکانس عمودی: | 60 هرتز |
| مصرف برق: | 6.6 وات |
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (سمت بالا) | 2 عدد | سر راست | 50K (حداقل) | قابل تعویض | |
| CCFL برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 467 ولت (نوع) | 3.5 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 5.6 وات (نوع) | ||||
| فرکانس عملیاتی | ولتاژ شروع | |||||
| 35/60 / 70KHz (حداقل / نوع / حداکثر) | 1300 ولت (حداکثر) (Ta = -30) | |||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | نه | رابط | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| JST | BHR-02 (8.0) VS-1N | 8.0 میلی متر | 2 پایه | 2 عدد | BLL-2PINS-HL | |
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 ولت (نوع) (VCC) | 300 / 200mA (نوع) (ICC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.9V ؛2.1V≤VIH | |||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | CMOS (1 ch ، 6 بیتی) | رابط | ||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| منابع انسانی | DF9MA-41P-1V | 1.0 میلی متر | 41 پین | 1 عدد | DRGB-41P1C6B-010C | |

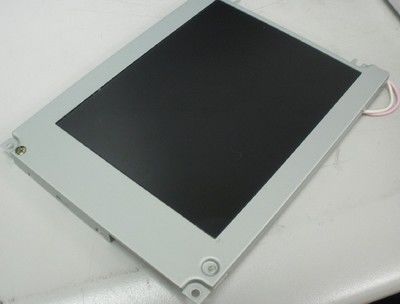

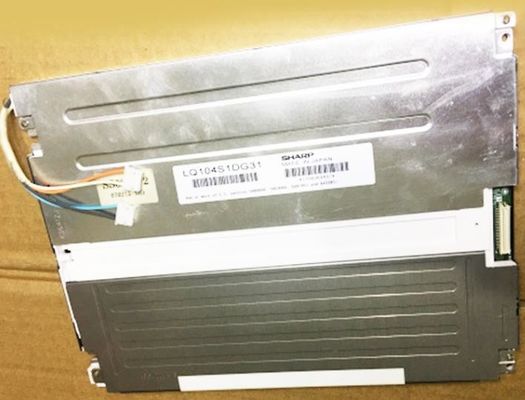

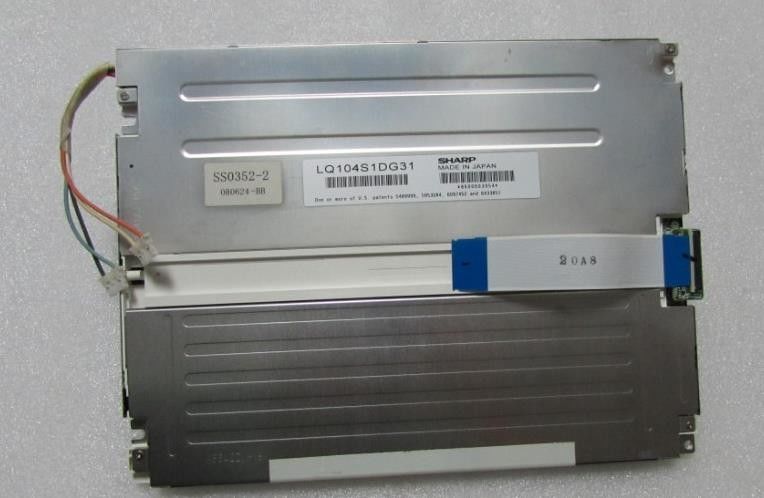

LQ104S1DG31 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 243 (W) × 183.8 (H) میلی متر ، اندازه منطقه مشاهده 215.4 (W) × 162.4 (H) میلی متر ، دارای سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 600 گرم (حداکثر).LQ104S1DG31 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ104S1DG31 می تواند 350 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 300: 1 ، 70/70/50/60 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
