جزئیات محصول:
|

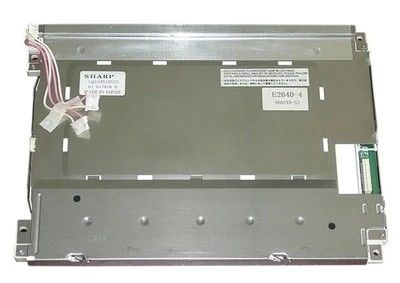

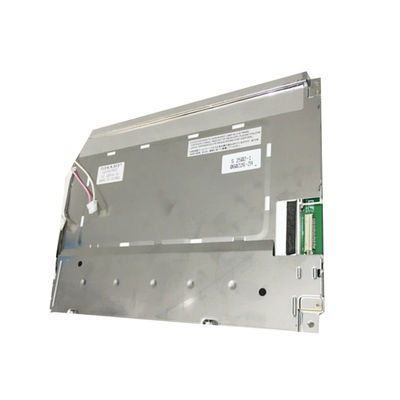

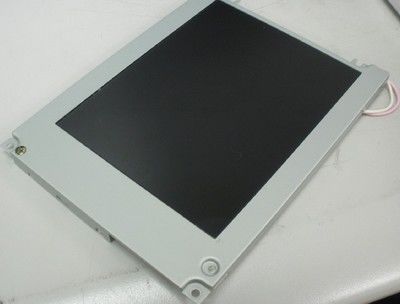

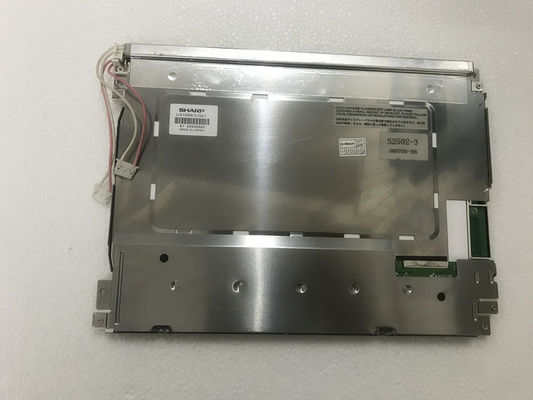

| نام مدل: | LQ104S1LG21 | شرکت تولید کننده: | تیز |
|---|---|---|---|
| اندازه صفحه نمایش: | 10.4 اینچ | درخشندگی: | 350 سی دی / متر مربع (نوع.) |
| شماره پیکسل: | 800 (RGB) 600 × (SVGA) 96PPI | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 70 درجه سانتیگراد دمای کار: -10 ~ 65 درجه سانتیگراد |
| نور پس زمینه: | 2 عدد CCFL ، 50K ساعت ، بدون درایور | نوع سیگنال: | کانکتور LVDS (1 گرم ، 6 بیتی) ، 20 پین کانکتور |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| اطلاعات اولیه : | درخشندگی | 350 سی دی در متر مکعب (نوع) | نسبت کنتراست | 300: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | ساعت 6 | سرعت پاسخ | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
| زاویه دید | 70/70/40/70 (نوع) (CR≥10) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | پشتیبانی از رنگ | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.45 (حداکثر) (5 امتیاز) |
| ویژگی های Pixel: | تعداد پیکسل | 800 (RGB) 600 [SVGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.088 × 0.264 میلی متر | Pixel Pitch (W × H) | 0.264 × 0.264 میلی متر [96PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 211.2 (W) × 158.4 (H) میلی متر | به طور کلی کم نور | 246.5 (W) × 179.4 (H) میلی متر |
| افتتاحیه قاب | 214.6 (W) × 162.4 (H) میلی متر | عمق کلی | 15.5 (حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
| رفع: | سوراخ های نصب صورت (2-Φ3.4 ، 2-3.4 × 4.4) در حاشیه سمت چپ ، راست | |||
| سایر جزئیات: | جرم | 620 گرم (حداکثر) | سطح | آنتیگلر ، پوشش سخت (3H) |
| نرخ تجدید : | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| مصرف برق: | 6.6 وات |
| سیگنال برق: | جریان ورودی | 310/510 میلی آمپر (نوع) | ولتاژ ورودی | 3.3 ولت (نوع) | ||
|---|---|---|---|---|---|---|
| مصرف | - | رابط سیگنال | LVDS (1 ch ، 6 بیتی) | |||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| I-PEX | 20186-020E-13F | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C6B-070D | |
| ویژگی های لامپ: | شکل لامپ | سر راست | نوع لامپ | CCFL | موقعیت | نوع لبه لبه (سمت بالا) |
|---|---|---|---|---|---|---|
| تبادل | قابل تعویض | میزان | 2 عدد | زندگی | 50K (حداقل) (ساعتها) | |
| لامپ برق: | جریان ورودی | 3.5 / 6.0 / 7.0mA (حداقل / نوع / حداکثر) | ولتاژ ورودی | 467 ولت (نوع) | ||
| فرکانس | 35/60 / 70KHz (حداقل / نوع / حداکثر) | ولتاژ روشن | 1450 ولت (حداکثر) (Ta = -10) | |||
| مصرف | 5.6 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| JST | BHR-03VS-1 | 2 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-HNL | |
| درایور نور پس زمینه: | نه | |||||
LQ104S1LG21 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 (H) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 (H) میلی متر ، دارای سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 620 گرم (حداکثر).LQ104S1LG21 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ104S1LG21 می تواند 350 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 300: 1 ، 70/70/40/70 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
