جزئیات محصول:
|

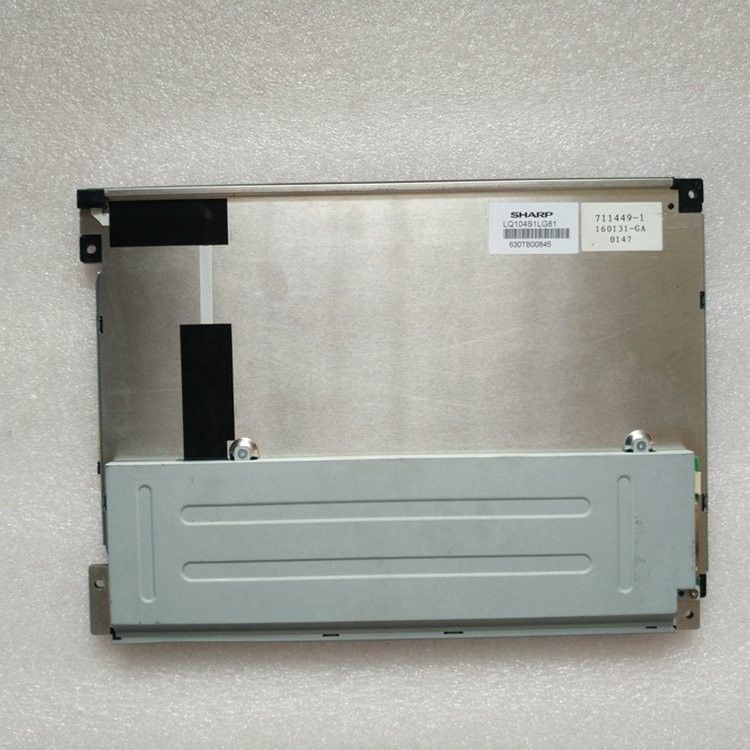

| نام تجاری پانل: | تیز | مدل پنل: | LQ104S1LG61 |
|---|---|---|---|
| وضوح: | 800 (RGB) 600 ، SVGA ، 96PPI | روشنایی: | 420 سی دی / متر مربع (نوع.) |
| اندازه پانل: | 10.4 اینچ | رابط سیگنال: | کانکتور LVDS (1 گرم ، 6 بیتی) ، 20 پین کانکتور |
| نوع لامپ: | 2 قطعه CCFL ، 50K ساعت ، بدون درایور | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
LQ104 سری LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| ویژگی های Pixel: | قالب Pixel | 800 (RGB) 600 [SVGA] | نقطه نقطه | 0.088 × 0.264 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.264 × 0.264 میلی متر (H × V) [96PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 211.2 × 158.4 میلی متر (H × V) | منطقه Bezel | 214.6 × 162.4 میلی متر (H × V) |
| کمرنگ ترسیم کن | 246.5 × 179.4 میلی متر (H × V) | عمق طرح کلی | 13.7 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب صورت (2-Φ3.4 ، 2-3.4 × 4.4) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | وزن | 620 گرم (حداکثر) | سطح | Antiglare ، پوشش سخت (3H) ، Antireflection |
| اطلاعات اولیه : | روشنایی | 420 سی دی / متر مکعب (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 70/70/50/60 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.25 (حداکثر) (5 امتیاز) |
| فرکانس قاب: | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| مصرف برق: | 8.0 وات |
| ویژگی های نور پس زمینه: | شکل لامپ | سر راست | نوع لامپ | CCFL | طول عمر | 50K (حداقل) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | قابل تعویض | میزان | 2 عدد | موقعیت | نوع لبه لبه (سمت بالا) | |
| لامپ برق: | ولتاژ ورودی | 583 ولت (نوع) | ورودی فعلی | 3.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | ||
| فرکانس | 35/60 / 80KHz (حداقل / نوع / حداکثر) | ولتاژ شروع | 1300 ولت (حداکثر) (Ta = -30) | |||
| مصرف | 7.0W (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | BHR-02 (8.0) VS-1N | 8.0 میلی متر | 2 پایه | 2 عدد | BLL-2PINS-HL | |
| سیگنال سیسترم: | LVDS (1 ch ، 6 بیتی) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 / 5.0 ولت (نوع) | ورودی فعلی | 300 / 200mA (نوع) (3.3 / 5.0V) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JAE | FI-SE20P-HF | 1.25 میلی متر | 20 پین | 1 عدد | LVDS-20P1C6B-070D | |
LQ104S1LG61 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 (H) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، Antireflection ، وزن خالص 620 گرم (حداکثر).LQ104S1LG61 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 420 سی دی / متر مکعب روشنایی صفحه نمایش 600: 1 نسبت کنتراست گذرا ، 70/70/50/60 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
