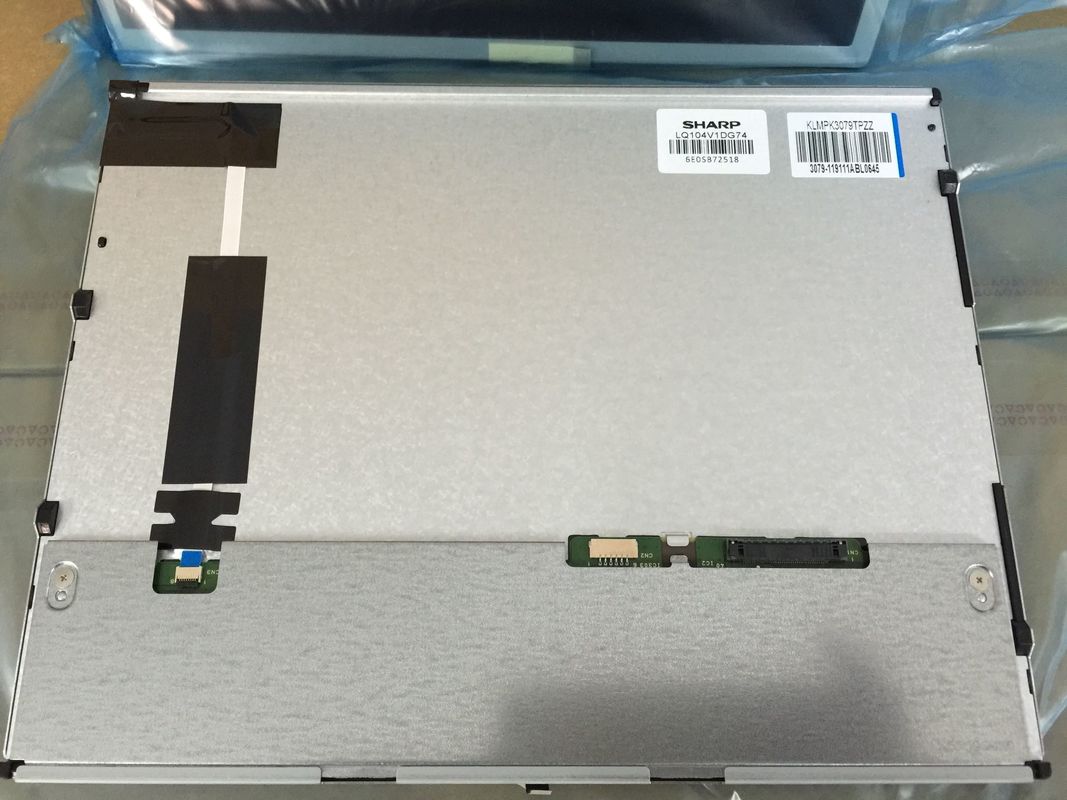

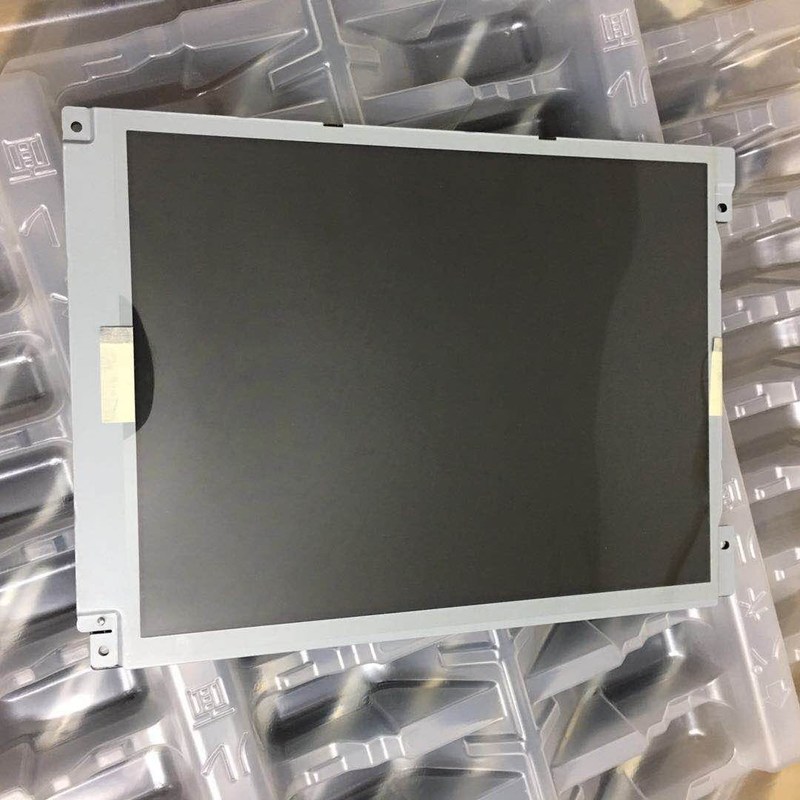

جزئیات محصول:
|
| اندازه صفحه نمایش: | 10.4 اینچ | نام مدل: | LQ104S1LG76 |
|---|---|---|---|
| درخشندگی: | 1100 سی دی / متر مکعب (نوع) | شماره پیکسل: | 800 (RGB) 600 × (SVGA) 96PPI |
| نوع سیگنال: | کانکتور LVDS (1 گرم ، 6 بیتی) ، 20 پین کانکتور | نور پس زمینه: | 10S3P WLED ، 50K ساعت ، بدون راننده |
| آرایش: | نوار عمودی RGB | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -40 ~ 85 ° C دمای کار: -30 ~ 80 ° C |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
LQ104 سری LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| اطلاعات اولیه : | درخشندگی | 1100 سی دی / متر مکعب (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | ساعت 6 | سرعت پاسخ | 25 (نوع) (Tr + Td) (میلی ثانیه) | |
| زاویه دید | 60/60/50/60 (نوع) (CR≥10) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.310 ؛وای: 355/0 | پشتیبانی از رنگ | 262K (6 بیتی) |
| دمای رنگ | 6442K | یکنواختی سفید | 1.35 / 1.62 (نوع / حداکثر .)(9 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 43٪ | sRGB | 60٪ پوشش |
| Adobe RGB | 45٪ پوشش | DCI-P3 | 45٪ پوشش | |
| Rec202020 | 32٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| عملکرد Dispaly: | دید در فضای باز | نور خورشید قابل خواندن | انتقال پذیری | - |
| ویژگی های Pixel: | تعداد پیکسل | 800 (RGB) 600 [SVGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.088 × 0.264 میلی متر | Pixel Pitch (W × H) | 0.264 × 0.264 میلی متر [96PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 211.2 (W) × 158.4 (H) میلی متر | به طور کلی کم نور | 242 (W) × 185 (H) میلی متر |
| افتتاحیه قاب | 214.6 (W) × 162.4 (H) میلی متر | عمق کلی | 13.4 (نوع) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
| رفع: | سوراخ های نصب صورت (4 عدد) در حاشیه سمت چپ ، راست | |||
| سایر جزئیات: | جرم | 520 گرم (حداکثر) | سطح | - |
| نرخ تجدید : | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (180 درجه) |
| سیگنال برق: | جریان ورودی | 240 / 360mA (نوع / حداکثر) | ولتاژ ورودی | 3.3 ولت (نوع) | ||
|---|---|---|---|---|---|---|
| مصرف | - | رابط سیگنال | LVDS (1 ch ، 6 بیتی) | |||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| FH28-20S-0.5SH | 1 عدد | 20 پین | ||||
| ویژگی های لامپ: | شکل لامپ | 3 رشته | نوع لامپ | WLED | موقعیت | نوع نور لبه |
|---|---|---|---|---|---|---|
| تبادل | - | میزان | 10S3P | زندگی | 50K (نوع) (ساعتها) | |
| لامپ برق: | جریان ورودی | 75 / 100mA (نوع / حداکثر) | ولتاژ ورودی | 31 / 34V (نوع / حداکثر) | ||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| منابع انسانی | FH28-10S-0.5SH (10) | 1 عدد | 0.5 میلی متر | 10 پین | ||
| درایور نور پس زمینه: | نه | |||||
LQ104S1LG76 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 242 (W) × 185 (H) میلی متر ، اندازه منطقه دید 214.6 (W) × 162.4 (H) میلی متر ، وزن خالص 520 گرم (حداکثر).LQ104S1LG76 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ104S1LG76 می تواند 1100 cd / m² روشنایی صفحه نمایش 600: 1 نسبت کنتراست گذرا ، 60/60/50/60 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ و همچنین عملکرد طیف رنگ 43٪ (NTSC) ارائه می شود.این محصول 10S3P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 50K ساعت است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
