جزئیات محصول:
|
| اندازه مورب: | 10.4 اینچ | مدل: | LQ104V1DG62 |
|---|---|---|---|
| درخشندگی: | 550 سی دی در متر مکعب | قالب پیکسل: | 640 (RGB) 480 V [VGA] 76PPI |
| زاویه دید: | 70/70/50/60 (نوع) | نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور |
| محیط: | Operating Temperature: -30 ~ 80 °C ; دمای کار: -30 ~ 80 C Storage Temperature: -30 | منبع نور: | WLED [6S3P] ، 50K ساعت ، درایور W / O |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||

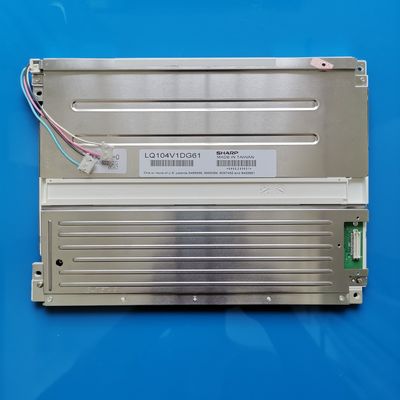

سری LQ104 LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62 LQ104V1DG61

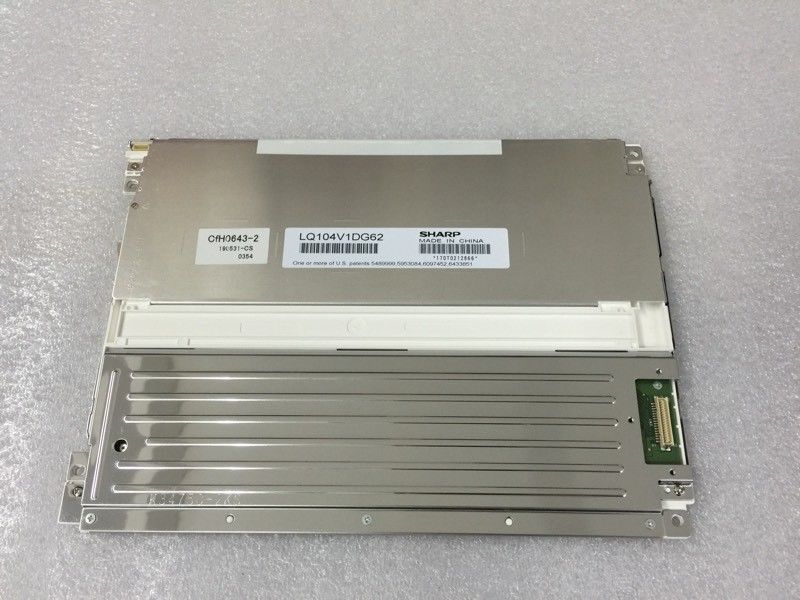

| جزئیات اساسی: | شرکت تولید کننده | نام مدل | LQ104V1DG62  1 سازگار |
|
|---|---|---|---|---|
| نوع صفحه | a-Si TFT-LCD ، LCM | نام دیگر | - | |
| اندازه صفحه | 10.4 اینچ | طراحی شده برای | ||
| حداکثر رده بندی: | دمای OP | -30 ~ 80 درجه سانتیگراد | دما ST | -30 ~ 80 درجه سانتیگراد |
| سطح لرزش | 2.0 گرم (19.6 متر بر ثانیه) | RoHS |
| اطلاعات اولیه : | درخشندگی | 550 سی دی در متر مکعب (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | ساعت 6 | سرعت پاسخ | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
| زاویه دید | 70/70/50/60 (نوع) (CR≥10) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | پشتیبانی از رنگ | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.35 (حداکثر) (5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 40٪ | sRGB | 56٪ پوشش |
| Adobe RGB | 42٪ پوشش | DCI-P3 | 41٪ پوشش | |
| Rec202020 | 30٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های Pixel: | تعداد پیکسل | 640 (RGB) 80 480 [VGA] | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.110 × 0.330 میلی متر | Pixel Pitch (W × H) | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 211.2 (W) × 158.4 (H) میلی متر | به طور کلی کم نور | 246.5 (W) × 179.4 (H) میلی متر |
| افتتاحیه قاب | 214.6 (W) × 162.4 (H) میلی متر | عمق کلی | 12.5 (حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
| رفع: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در قاب سمت چپ ، راست | |||
| سایر جزئیات: | جرم | 580 گرم (حداکثر) | سطح | Antiglare ، پوشش سخت (3H) ، Antireflection |
| نرخ تجدید : | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| مصرف برق: | 5.2 وات |
| سیگنال برق: | جریان ورودی | 200 / 130mA (نوع) (ICC) | ولتاژ ورودی | 3.3 / 5.0 ولت (نوع) (VCC) | ||
|---|---|---|---|---|---|---|
| مصرف | - | رابط سیگنال | RGB موازی (1 ch ، 6 بیتی) | |||
| ولتاژ منطقی برای سیگنال ها: | VIL≤0.8V ؛2.1V≤VIH | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| منابع انسانی | DF9MA-31P-1V (32) | 1 عدد | 1.0 میلی متر | 31 پین | DRGB-31P1C6B-010K | |
| ویژگی های لامپ: | شکل لامپ | 3 رشته | نوع لامپ | WLED | موقعیت | نوع لبه لبه (سمت بالا) |
|---|---|---|---|---|---|---|
| تبادل | قابل تعویض | میزان | 6S3P | زندگی | 50K (حداقل) (ساعتها) | |
| لامپ برق: | جریان ورودی | 80/100 میلی آمپر (نوع / حداکثر) | ولتاژ ورودی | 18.6 / 21.6V (نوع / حداکثر) | ||
| مصرف | 4.5 / 6.5 وات (نوع / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| JST | SM06B-SRSS-TB (LF) (SN) | 1 عدد | 1.0 میلی متر | 6 پایه | BLE-6PINS-AAACCC | |
| درایور نور پس زمینه: | نه | |||||
LQ104V1DG62 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 (H) × 12.5 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، Antireflection ، وزن خالص 580 گرم (حداکثر).LQ104V1DG62 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند روشنایی صفحه نمایش 550 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست گذرا 600: 1 ، 70/70/50/60 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ، همچنین با عملکرد دامنه رنگ 40٪ (NTSC) ارائه می شود.این محصول 6S3P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
