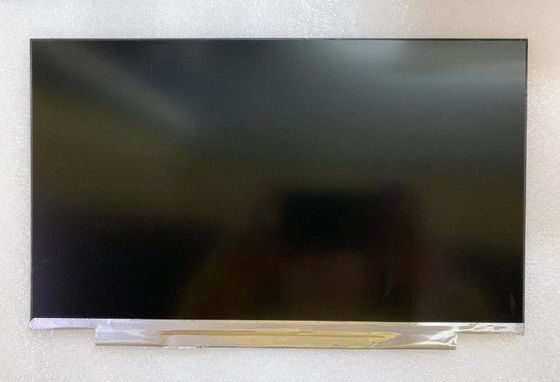

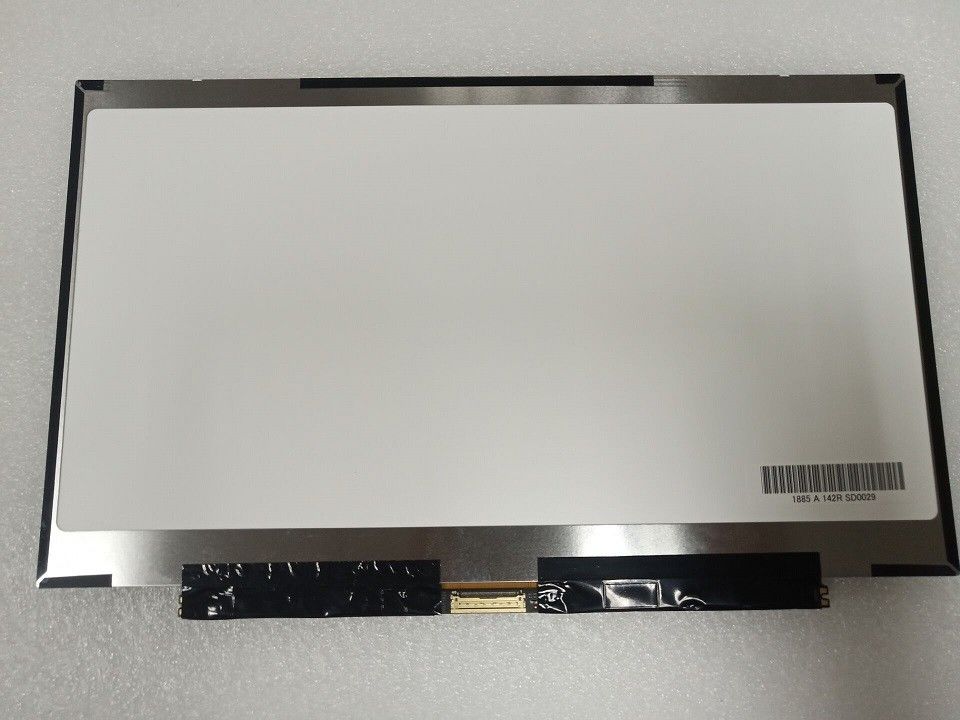

جزئیات محصول:
|
| مدل: | LQ116T1JW03 | درخشندگی: | 400 سی دی / متر مربع (نوع.) |
|---|---|---|---|
| اندازه مورب: | 11.6 اینچ | قالب پیکسل: | 2560 (RGB) × 1440 [Quad-HD] 252PPI |
| نوع رابط: | eDP (4 باند) ، 40 پین اتصال دهنده | منبع نور: | WLED ، 15K ساعت ، با درایور LED |
| زاویه دید: | 80/80/80/80 (نوع) | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 ° C؛ Storage Temperature: -20 ~ |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ116 LQ116T1JW03 LQ116M1JX07 LQ116M1JX06 LQ116M1JW02 LQ116K1JX01
| اطلاعات اولیه : | درخشندگی (cd / m) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 400 (نوع) | 80/80/80/80 (نوع) (CR≥10) | 25 (نوع) (Tr + Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| تقارن | VA ، به طور معمول سیاه ، انتقال دهنده | 1000: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6485K | 16.7 میلیون (8 بیتی) | X: 0.313 ؛Y: 0.329 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 71٪ | 100٪ | 74٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 74٪ | 53٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| تنوع سفید: | 1.25 / 1.45 (نوع / حداکثر .)(5 امتیاز) | ||
| اندازه صفحه: | 11.6 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 2560 (RGB) 40 1440 [چهار HD] | نوار عمودی RGB | 0.1005 × 0.1005 [252PPI] | 0.0100 × 0.1005 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 257.28 (H) × 144.72 (V) | - | 268 (H) × 166.94 (V) | 2.40 ± 0.2 میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 16: 9 (H: V) | باریک (PCBA Flat ، T≤3.2 میلی متر) | |
| نصب: | بدون | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 152 گرم (نوع) | - | آنتیگلار (مه 42٪) ، پوشش سخت (3H) | ||
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | - | - | 15K (نوع) | - | |
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | با درایور LED | در رابط سیگنال پانل موجود است | ||||
| راننده برق: | تامین کننده ولتاژ | تأمین جریان | مصرف برق | |||
| 5.0 / 12.0 / 21.0V (حداقل / نوع / حداکثر) | 216 / 587mA (نوع / حداکثر) | - | ||||
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 425 / 760mA (نوع / حداکثر) | - | ||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| eDP (4 باند) | رابط | |||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| I-PEX | 20525-040E-02 | 0.4 میلی متر | 40 پین | 1 عدد | ||
LQ116T1JW03 از نمایشگر پشتیبانی می کند 2560 (RGB) 1440(Quad-HD) با نسبت ابعاد 16: 9 (W: H) ، که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند ، با توجه به محاسبه Panelook ، تراکم پیکسل آن 252 PPI است.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 257.28 (W) × 144.72 (H) میلی متر ، اندازه رئوس مطالب 268 (W) × 166.94 (H) × 2.6 (D) میلی متر ، با سطح آنتیگلار (Haze 42٪) است ، پوشش سخت (3H) ، وزن خالص 152 گرم (نوع) ، نوع شکل Slim (PCBA Flat ، T≤3.2mm).LQ116T1JW03 به عنوان VA ، محصول LCM انتقال دهنده سیاه و سفید ، LQ116T1JW03 می تواند 400 cd / m² روشنایی صفحه نمایش 1000: 1 نسبت کنتراست گذرا ، 80/80/80/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ، همچنین با عملکرد دامنه رنگ 100 ((sRGB) ارائه می شود.این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 15K ساعت ، با درایور LED است ، تصویب کرد.
