جزئیات محصول:
|
| مدل: | LQ121K1LG58 | اندازه مورب: | 12.1 اینچ |
|---|---|---|---|
| قالب پیکسل: | 1280 (RGB) 800 × [WXGA] 124PPI | درخشندگی: | 700 سی دی / متر مربع (نوع.) |
| نوع رابط: | کانکتور LVDS (1 گرم ، 6/8 بیتی) ، 20 پین کانکتور | منبع نور: | WLED ، 50K ساعت ، با درایور LED |
| زاویه دید: | 80/80/65/80 | محیط: | Operating Temperature: -30 ~ 80 °C ; دمای کار: -30 ~ 80 ° C؛ Storage Temperature: - |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ121 LQ121K1LG61 LQ121K1LG59 LQ121K1LG58 LQ121K1LG53 LQ121K1LG52
| اندازه صفحه: | 12.1 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 1280 (RGB) 800 ، WXGA | نوار عمودی RGB | 0.068 × 0.204 میلی متر | 0.204 × 0.204 میلی متر [124PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 261.12 × 163.2 میلی متر | 264.3 × 167.2 میلی متر | 278 × 184 میلی متر | 8.6 / 9.6 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 16:10 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب جانبی (4-M2) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 550 گرم (نوع) | آنتیگلر ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 700 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 800: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 80/80/65/80 (نوع) (CR≥10) | ساعت 6 | 30 (نوع) (Tr + Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6593K | 262K / 16.2M (6 بیتی / 6 بیتی + FRC) | X: 0.310 ؛Y: 0.335 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 70٪ | 92٪ | 71٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 73٪ | 52٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| تنوع درخشندگی: | 1.33 (حداکثر) (5 امتیاز) | ||
| کارایی : | نوع سه بعدی | دید در فضای باز | بازتاب |
| - | نور خورشید قابل خواندن | - | |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 350/500 میلی آمپر (نوع / حداکثر) | 3.3 ولت (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | LVDS (1 ch ، 6/8-bit) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C8B-010G | ||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان  |
زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | - | - | 50K (نوع) | - | |
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور WLED | |||
| - | رابط | با درایور LED | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | SM06B-SHLS-TF | 1 عدد | 1.0 میلی متر | 6 پایه | ||
| راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 385 / 750mA (نوع / حداکثر) |
12.0 ولت (نوع) |
- | ||||

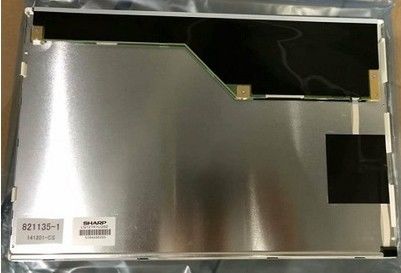

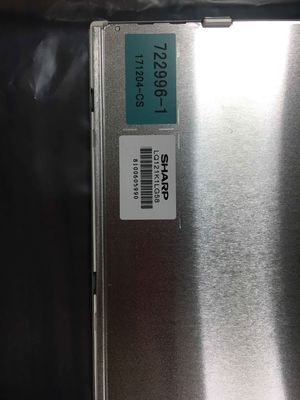

LQ121K1LG58 از نمایشگر پشتیبانی می کند 1280 (RGB) 800 پوند(WXGA) با نسبت ابعاد 16:10 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 261.12 (W) × 163.2 (H) میلی متر ، اندازه رئوس مطالب 278 (W) × 184 (H) × 9.6 (D) میلی متر ، اندازه منطقه مشاهده 264.3 (W) 7 167.2 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 550 گرم (نوع).LQ121K1LG58 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 700 cd / m² روشنایی صفحه نمایش 800: 1 نسبت کنتراست transimissive ، 80/80/65/80 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی / 6 بیتی + FRC برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K / 16.2M رنگ رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 70٪ ( NTSC)این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 50K ساعت ، با درایور LED است.LQ121K1LG58 با استفاده از LVDS (1 ch ، 6/8-bit) به عنوان سیگنال ورودی سیگنال ، که توسط 20 پین اتصال دهنده با ولتاژ منبع تغذیه 3.3V (نوع) متصل می شود.
