جزئیات محصول:
|
| مدل: | LQ121K1LW56 | اندازه مورب: | 12.1 اینچ |
|---|---|---|---|
| نوع رابط: | کانکتور LVDS (1 ch ، 6/8-bit) 20 پین | منبع نور: | WLED ، 50K ساعت ، با درایور LED |
| درخشندگی: | 320 سی دی / متر مربع (نوع.) | قالب پیکسل: | 1280 (RGB) 800 × [WXGA] 124PPI |
| زاویه دید: | 85/85/85/85 | محیط: | Operating Temperature: -20 ~ 80 °C ; دمای کار: -20 ~ 80 C Storage Temperature: -30 |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ121 LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| اندازه صفحه: | 12.1 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 1280 (RGB) 800 ، WXGA | نوار عمودی RGB | 0.068 × 0.204 میلی متر | 0.204 × 0.204 میلی متر [124PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 261.12 × 163.2 میلی متر | 264.3 × 167.2 میلی متر | 278 × 184 میلی متر | 10.2 (نوع) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 16:10 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب جانبی (4-M2) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 550 گرم (حداکثر) | آنتیگلر ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 320 سی دی / متر مکعب (نوع) | حالت جدید 2 ، به طور معمول سیاه ، انتقال دهنده | 1200: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 85/85/85/85 (نوع) (CR≥10) | تقارن | 30 (نوع) (Tr + Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 7351K | 262K / 16.7M (6 بیتی / 8 بیتی) | X: 0.300 ؛Y: 0.320 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 71٪ | 92٪ | 72٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 74٪ | 53٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| تنوع درخشندگی: | 1.43 (حداکثر) (5 امتیاز) | ||
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 0.42 / 1.5A (نوع / حداکثر) | 3.3 ولت (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | LVDS (1 ch ، 6/8-bit) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | DF14H-20P-1.25H (56) | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C8B-010G | |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | - | - | 50K (نوع) | - | |
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور WLED | |||
| - | رابط | با درایور LED | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | SM06B-SHLS-TF | 1 عدد | 1.0 میلی متر | 6 پایه | ||
| راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 315 میلی آمپر | 12.0 ولت (نوع) | 3.78 وات | ||||

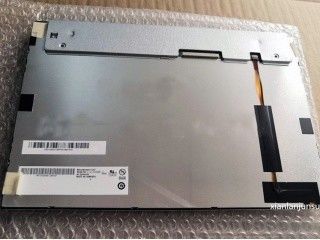

LQ121K1LW56 از نمایشگر پشتیبانی می کند 1280 (RGB) 800 پوند(WXGA) با نسبت ابعاد 16:10 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 261.12 (W) × 163.2 (H) میلی متر ، اندازه رئوس مطالب 278 (W) × 184 (H) میلی متر ، اندازه منطقه دید 264.3 (W) × 167.2 (H) میلی متر ، دارای سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 550 گرم (حداکثر).LQ121K1LW56 به عنوان یک حالت جدید ، محصول LCM انتقال دهنده سیاه و سفید ، LQ121K1LW56 می تواند 320 سی دی / متر مکعب روشنایی صفحه نمایش با نسبت کنتراست گذرا 1200: 1 ، 85/85/85/85 (نوع) (CR≥10) (L / R / U) / D) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 30 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی / 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K / 16.7M رنگ رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 71٪ (NTSC) .این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 50K ساعت ، با درایور LED است.LQ121K1LW56 از سیستم LVDS (1 ch ، 6/8-bit) به عنوان سیگنال ورودی سیگنال استفاده می کند که با 20 پین اتصال دهنده با ولتاژ منبع تغذیه 3.3V (نوع) متصل می شود.
