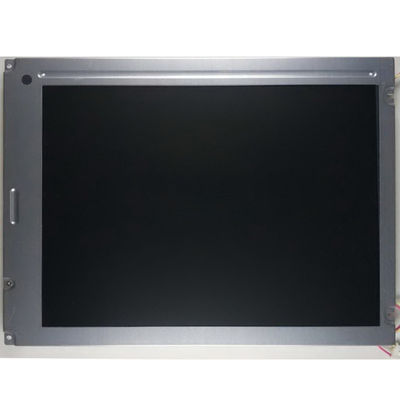

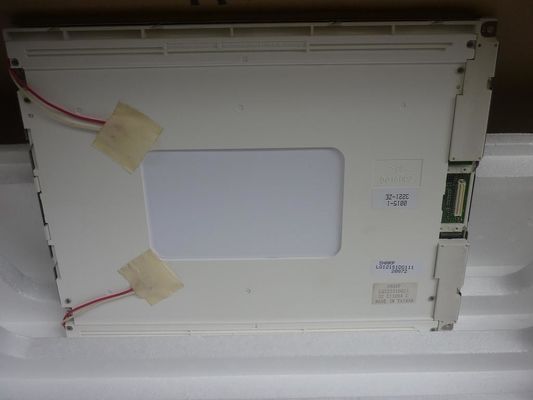

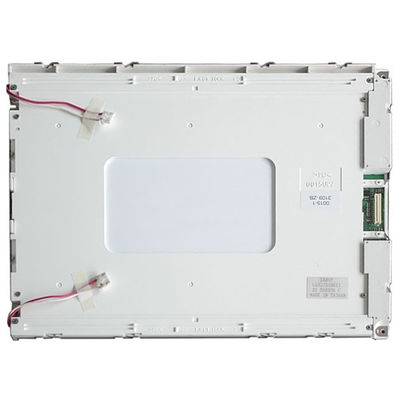

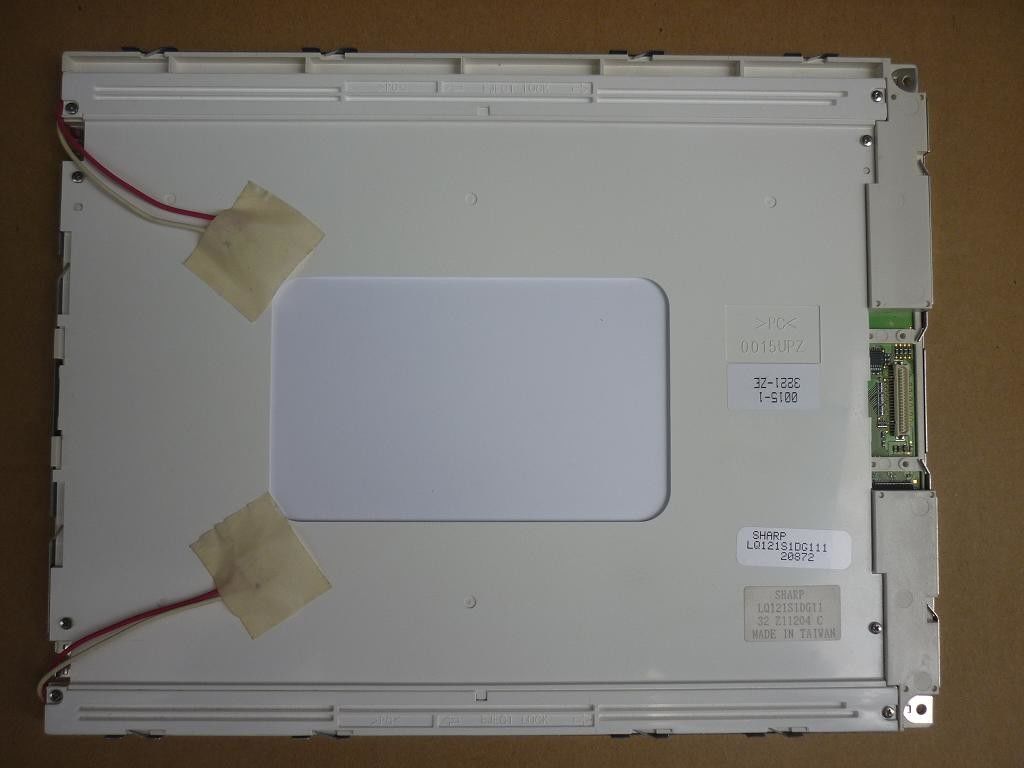

جزئیات محصول:
|
| مدل: | LQ121S1DG11 | اندازه مورب: | 12.1 اینچ |
|---|---|---|---|
| منبع نور: | CCFL [2 قطعه] ، 50K ساعت ، درایور W / O | نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، 41 پین کانکتور |
| قالب پیکسل: | 800 (RGB) 600 × [SVGA] 82PPI | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 C Storage Temperature: -25 ~ 60 |
| درخشندگی: | 250 سی دی / متر مربع (نوع.) | زاویه دید: | 60/60/45/55 |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ121 LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| اندازه صفحه نمایش : | 12.1 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 800 (RGB) 600 ، SVGA | نوار عمودی RGB | 0.1025 × 0.3075 میلی متر | 0.3075 × 0.3075 میلی متر [82PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 246 × 184.5 میلی متر | 249.0 × 187.5 میلی متر | 290 × 225 میلی متر | 13.2 (نوع) میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 830 گرم (نوع) | - | آنتیگلار (مه 28٪) ، پوشش سخت (3H) | ||
| سوراخ و براکت: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7) در حاشیه سمت چپ ، راست | |||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 250 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 300: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 6 | 60/60/45/55 (نوع) (CR≥10) | 15/30 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 6409K | 262K (6 بیتی) | X: 0.315 ؛Y: 0.325 | |
| یکنواختی سفید: | 1.45 (حداکثر) (5 امتیاز) | ||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (بالا و پایین) | 50K (نوع) | 2 عدد | سر راست | قابل تعویض (LQ0DDB5185) | |
| CCFL برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 550 ولت (نوع) | 2.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 6.6 وات (نوع) | ||||
| فرکانس عملیاتی | ولتاژ راه اندازی | |||||
| 20/35 / 60KHz (حداقل / نوع / حداکثر) | 1200/1400 ولت (حداکثر) (Ta = + 25/0 ℃) | |||||
| ویژگی های رابط: | حالت راننده CCFL | نوع فیزیکی | موقعیت رابط | |||
| نه | رابط | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| JST | BHR-03VS-1 | 2 عدد | 3 پایه | 4.0 میلی متر | BLL-3PINS-HNL | |
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 ولت (نوع) (VCC) | 180 / 180mA (نوع) (ICC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.9V ؛2.5V≤VIH | |||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| RGB موازی (1 ch ، 6 بیتی) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| منابع انسانی | DF9MA-41P-1V | 1 عدد | 41 پین | 1.0 میلی متر | DRGB-41P1C6B-010D | |
LQ121S1DG11 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 246 (W) × 184.5 (H) میلی متر ، اندازه رئوس مطالب 290 (W) × 225 (H) × 13.7 (D) میلی متر ، اندازه منطقه مشاهده 249.0 (W) 187.5 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار (مه 28٪) ، پوشش سخت (3H) ، وزن خالص 830 گرم (نوع).LQ121S1DG11 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند روشنایی 250 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست گذرا 300: 1 نسبت 60 ، 60/60/45/55 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/15 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (بالا و پایین) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، به راننده نور پس زمینه خارجی نیز نیاز است.
