جزئیات محصول:
|
| مدل پنل: | LQ123B5RW01 | روشنایی: | 690 سی دی در متر مکعب |
|---|---|---|---|
| وضوح: | 1440 (RGB) 40 540 ، 125PPI | اندازه پانل: | 12.3 " |
| نوع پانل: | a-Si TFT-LCD ، LCM | رابط سیگنال: | RSDS (1 کانال) ، 64 پین اتصال دهنده |
| نوع لامپ: | 12S4P WLED ، 10K ساعت ، بدون درایور | محیط: | Operating Temp.: -30 ~ 85 °C ; دمای کار: -30 ~ 85 C Storage Temp.: -40 ~ 90 °C ; |
| برجسته: | صفحه LVDS TFT LCD,صفحه نمایش SVGA Sharp TFT LCD |
||
| اطلاعات اولیه : | درخشندگی | 690 سی دی / مترمربع (نوع) | نسبت کنتراست | 1700: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| نمای خوب در | تقارن | سرعت پاسخ | 15 (نوع) (Tr + Td) ؛80 (نوع) (G تا G) (میلی ثانیه) | |
| زاویه دید | 80/80/80/80 (نوع) (CR≥10) | حالت عملیاتی | ASV ، به طور معمول سیاه ، انتقال دهنده | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.303 ؛وای: 0.333 | پشتیبانی از رنگ | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6992K | یکنواختی سفید | 1.18 / 1.33 (نوع. / حداکثر .)(9 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 72٪ | sRGB | 99٪ پوشش |
| Adobe RGB | 76٪ پوشش | DCI-P3 | 75٪ پوشش | |
| Rec202020 | 54٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های Pixel: | تعداد پیکسل | 1440 (RGB) 540 پوند | چیدمان | نوار عمودی RGB |
|---|---|---|---|---|
| نقطه نقطه (W × H) | 0.0675 20 0.2025 میلی متر | Pixel Pitch (W × H) | 0.2025 × 0.2025 میلی متر [125PPI] | |
| اندازه فیزیکی : | مشاهده فعال | 291.6 (W) × 109.35 H (H) میلی متر | به طور کلی کم نور | 311.4 (W) × 130.2 (H) میلی متر |
| افتتاحیه قاب | 296.2 (W) × 113.35 (H) میلی متر | عمق کلی | 13.9 / 19.7 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد (W: H) | 8: 3 | سبک شکل | ||
| رفع: | قطب نصب عقب (6-M3) | |||
| سایر جزئیات: | جرم | 720 گرم (حداکثر) | سطح | - |
| سیگنال برق: | جریان ورودی | 34/34 / 36mA (نوع) (IDD / AIDDP / AIDDM) | ولتاژ ورودی | 3.3 / 6.37 / -6.37V (نوع) (VDD / AVDDP / AVDDM) | ||
|---|---|---|---|---|---|---|
| مصرف | - | رابط سیگنال | RSDS (1 کانال) | |||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| کیوسرا الکو | 04-6288-064-000-846 + | 1 عدد | 0.5 میلی متر | 64 پین | ||
| ویژگی های لامپ: | شکل لامپ | 4 رشته | نوع لامپ | WLED | موقعیت | نوع نور لبه |
|---|---|---|---|---|---|---|
| تبادل | - | میزان | 12S4P | زندگی | 10K (حداقل) (ساعتها) | |
| لامپ برق: | جریان ورودی | 80/90 میلی آمپر (نوع / حداکثر) | ولتاژ ورودی | 31.4 / 36.5 / 42.6V (حداقل / نوع / حداکثر) | ||
| مصرف | 11.68 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | نوع فیزیکی | FPC | ||
| جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
| 1 عدد | 0.5 میلی متر | 10 پین | ||||
| درایور نور پس زمینه: | نه | |||||

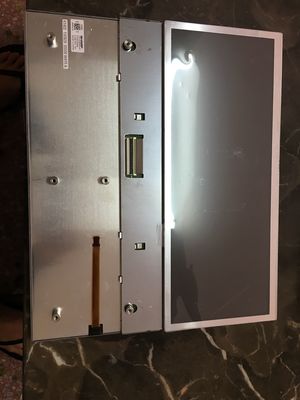

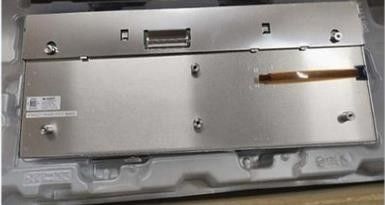

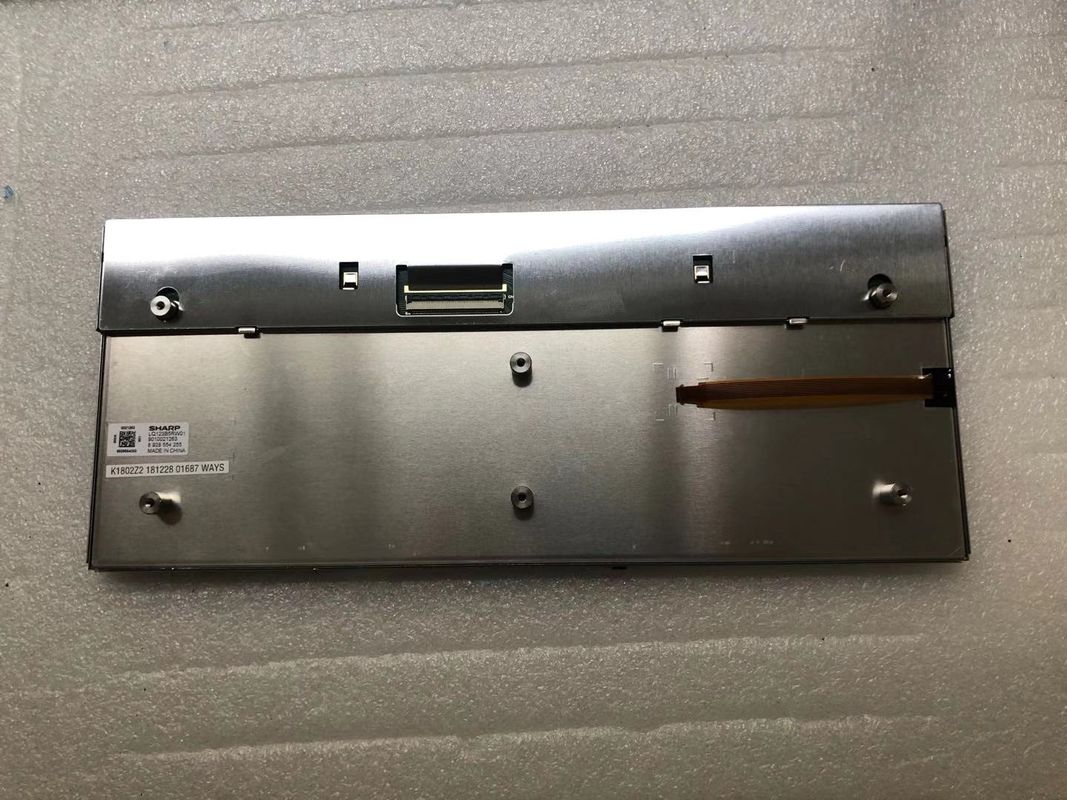

LQ123B5RW01 از نمایشگر پشتیبانی می کند 1440 (RGB) 540 پوندبا نسبت ابعاد 8: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 291.6 (W) × 109.35 (H) میلی متر ، اندازه رئوس مطالب 311.4 (W) × 130.2 (H) × 19.7 (D) میلی متر ، اندازه منطقه مشاهده 296.2 (W) 3. 113.35 میلی متر است (H) میلی متر ، وزن خالص 720 گرم (حداکثر).LQ123B5RW01 به عنوان یک محصول ASC ، به طور معمول سیاه ، انتقال دهنده LCM ، می تواند 690 سی دی / متر مکعب روشنایی صفحه نمایش 1700: 1 نسبت کنتراست گذرا ، 80/80/80/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 15 (نوع) (Tr + Td) ؛80 (نوع) (G تا G) میلی ثانیهمقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 99 ((sRGB).این محصول 12S4P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 10K ساعت است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
