جزئیات محصول:
|
| مدل پنل: | LQ133M1JW21 | زاویه دید: | 89/89/89/89 |
|---|---|---|---|
| روشنایی: | 300 سی دی / متر مربع (نوع.) | وضوح: | 1920 (RGB) 1080 × ، FHD ، 166PPI |
| اندازه پانل: | 13.3 " | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 ° C؛ Storage Temp.: -20 ~ 60 °C |
| رابط سیگنال: | eDP (2 باند) ، eDP1.3 ، HBR1 (2.7G / باند) ، 30 پین اتصال | نوع لامپ: | WLED ، 15K ساعت ، با درایور LED |
| برجسته: | صفحه LVDS TFT LCD,صفحه نمایش SVGA Sharp TFT LCD |
||
سری LQ133 LQ133M1JW23 LQ133M1JW21 LQ133M1JW15 LQ133M1JW07
| ویژگی های Pixel: | قالب Pixel | 1920 (RGB) 1080 [FHD] | نقطه نقطه | 0.051 × 0.153 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.153 × 0.153 میلی متر (H × V) [166PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 293.76 × 165.24 میلی متر (H × V) | منطقه Bezel | - |
| کمرنگ ترسیم کن | 299.46 × 185.4 میلی متر (H × V) | عمق طرح کلی | 2.15 / 2.57 (نوع / حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 16: 9 (H: V) | سبک شکل | باریک (PCBA Flat ، T≤3.2 میلی متر) | |
| سوراخ و براکت: | بدون | |||
| ویژگی های دیگر : | وزن | 190/210 گرم (نوع / حداکثر) | سطح | آنتیگلر ، پوشش سخت (3H) |
| اطلاعات اولیه : | روشنایی | 300 سی دی در متر مکعب (نوع) | نسبت کنتراست | 1000: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 89/89/89/89 (نوع) (CR≥10) | حالت نوری | IPS ، به طور معمول سیاه ، انتقال دهنده | |
| جهت مشاهده | تقارن | زمان پاسخ | 25 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.25 / 1.53 (نوع / حداکثر .)(5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 71٪ | sRGB | 100٪ پوشش |
| Adobe RGB | 74٪ پوشش | DCI-P3 | 74٪ پوشش | |
| Rec202020 | 53٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | شکل لامپ | - | نوع لامپ | WLED | طول عمر | 15K (نوع) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | - | موقعیت | نوع نور لبه | |
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | با درایور LED |
| راننده برق: | ولتاژ ورودی | 5.0 / 12.0 / 15.0V (حداقل / نوع / حداکثر) | ورودی فعلی | 189.2 / 217.0mA (نوع / حداکثر) | ||
| مصرف | 2.27 / 2.60W (نوع / حداکثر) | |||||
| سیگنال سیسترم: | eDP (2 باند) ، eDP1.3 ، HBR1 (2.7G / باند) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) | ورودی فعلی | 242 / 333mA (نوع / حداکثر) | ||
| مصرف | 0.8 / 1.1 وات (نوع / حداکثر) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | |||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| I-PEX | 20455-030E-12 | 0.5 میلی متر | 30 پین | 1 عدد | EDP-30P2L-020A | |

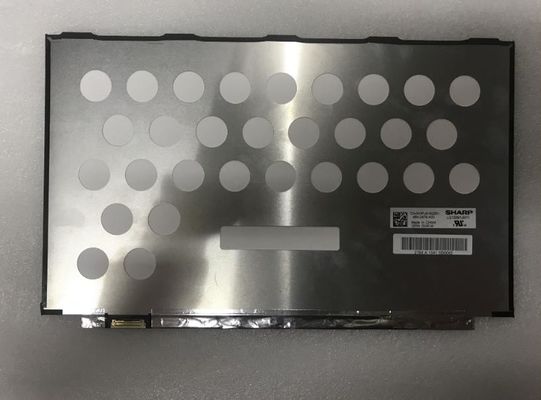

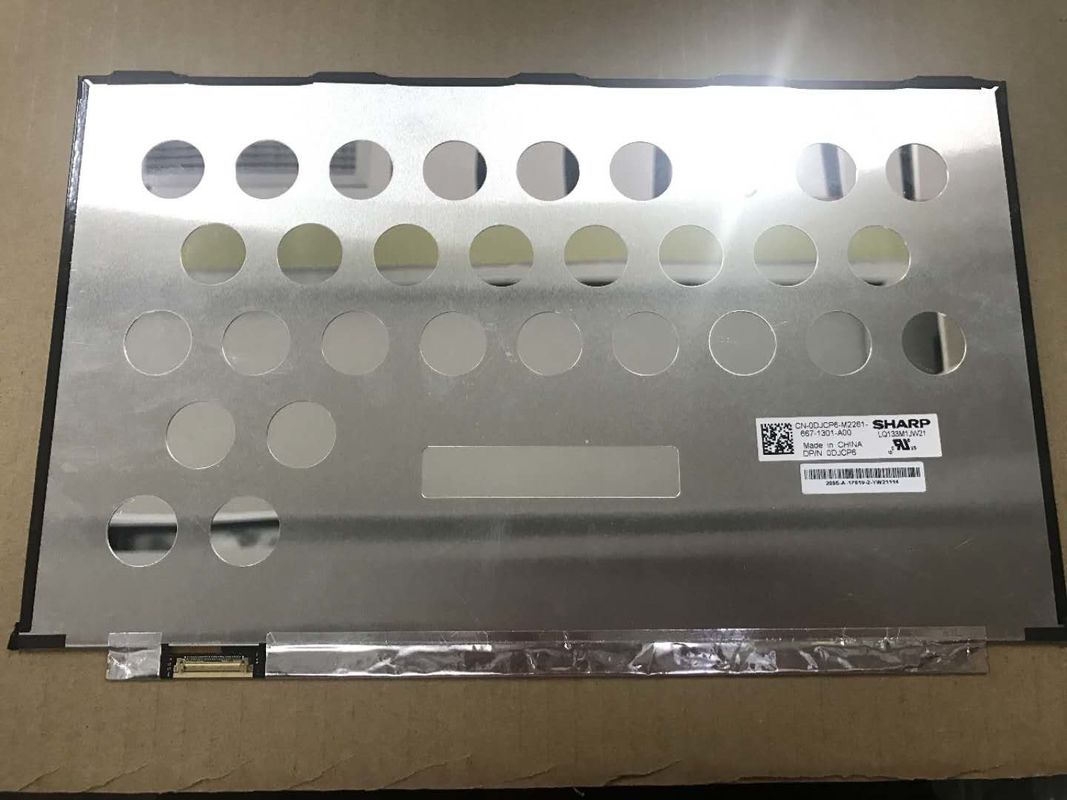

LQ133M1JW21 از نمایشگر پشتیبانی می کند 1920 (RGB) 1080 پوند(FHD) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 293.76 (W) × 165.24 (H) میلی متر ، اندازه رئوس مطالب 299.46 (W) × 185.4 (H) × 2.57 (D) میلی متر ، با سطح آنتیگلار ، پوشش سخت (3H) است ) ، وزن خالص 190/210 گرم (نوع / حداکثر) ، نوع شکل باریک (PCBA Flat ، T≤3.2 میلی متر).LQ133M1JW21 به عنوان یک محصول LCM انتقال دهنده سیاه و سفید ، LQ133M1JW21 می تواند 300 cd / m² روشنایی صفحه نمایش نسبت کنتراست گذرا 1000: 1 ، 89/89/89/89 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ، همچنین با عملکرد دامنه رنگ 100 ((sRGB) ارائه می شود.این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 15K ساعت ، با درایور LED است ، تصویب کرد.LQ133M1JW21 از eDP (2 Lanes) به عنوان سیسترم ورودی سیگنال استفاده می کند که با 30 پین اتصال دهنده با ولتاژ منبع تغذیه 3.3V (نوع) متصل می شود.
