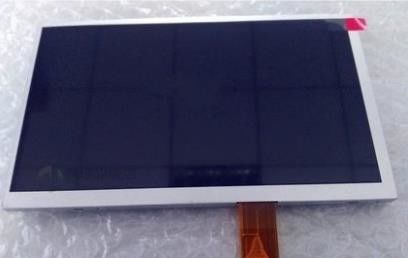

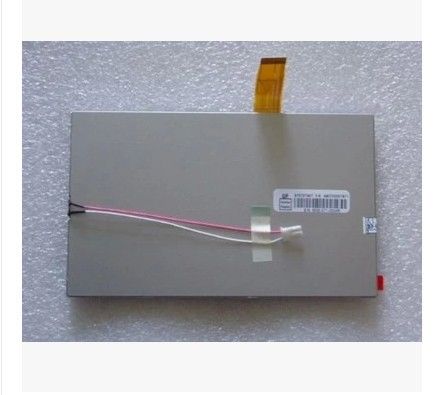

جزئیات محصول:
|
| شماره مدل: | AT070TN07 VB | برند: | اینولوکس |
|---|---|---|---|
| اندازه: | 7.0 اینچ | وضوح: | 480 (RGB) × 234، 76PPI |
| روشنایی: | 350CD/M2 | زاویه دید: | 60/60/40/60 (نوع) |
| نوع لامپ: | WLED | محدوده دما: | Operating Temp.: -30 ~ 85 °C ; دمای عملیاتی: -30 ~ 85 درجه سانتیگراد; Storage Temp. |
| برجسته کردن: | صفحه LCD LCD CCFL TFT,نمایشگر LCD SVGA Sharp |
||
| اطلاعات اساسی: | برند | مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| AT070TN07 V.B | a-Si TFT-LCD، LCM | AT070TN07 VB | ||
| قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
| -30 ~ 85 °C | -30 ~ 85 °C |
| اندازه پنل: | 7.0 اینچ | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
| 480 ((RGB) × 234 | نوار عمودی RGB | 0.107×0.370 میلی متر | 0.321×0.370 میلی متر [76PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
| 154.08×86.58 میلی متر | 156.5×89.00 میلی متر | 164.9×100 میلی متر | 5.7±0.3 میلی متر | |
| ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
| مستطیل مسطح | 16:9 (W: H) | نوع منظره | ||
| ثابت کردن: | بدون | |||
| ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
| - | 163g (نوع) | ضد آینه | ||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| ۳۵۰ cd/m2 (معمول) | TN، به طور معمول سفید، قابل انتقال | 300١ (نوعي) (رسانه) | |
| زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
| 60/60/40/60 (نوع) ((CR≥10) | ساعت 6 | 15/20 (نوع) ((Tr/Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
| 6638K | رنگ کامل | X:0.310"ی":0.330 | |
| تغییر در روشنایی: | 1.33/1.43 (نوع / حداکثر) ((۹ امتیاز) | ||
| مصرف برق: | 1.227W (نوع) |
|---|---|
| اسکن برعکس: | بله (U/D، L/R) |
| کنترل کننده زمان (T-CON): | نیاز به T-CON خارجی |
| سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (نوع) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0 ولت (نوع) ((VCC/AVDD/VGH/VGL) | 111mW (نوعی) | ||||
| ویژگی های رابط: | موقعیت | نوع | رابط | |||
| - | FPC | TFT مخصوص آنالوگ RGB | ||||
| رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| 1 عدد | 0.5 میلی متر | ۲۶ پین | ||||
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | آرایه | 3S6P | 20K ((دقيقه) | - | |
| WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 120±12mA | 8.4/9.3/10.5 ولت (دقیقه/نوع/حداکثر) | 1.116W (نوع) | ||||
| ویژگی های رابط: | موقعیت | نوع | راننده WLED | |||
| - | کانکتور | نه | ||||
| جزئیات رابط | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| JST | BHSR-02VS-1 | 1 عدد | 3.5 میلی متر | 2 پین | BLE-2PINS-AC | |
| نوع جعبه | پی سی ها/ جعبه | جعبه Qty | LWH بسته بندی (ملی متر) | G.W (کیلوگرم) | حجم (m3) | ملاحظات |
| کارتن | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| پالت | 1500 | 30 | N/A | N/A | N/A |
بر اساس ورق داده با نسخه ی Final Ver01 که در تاریخ 8 21 2009 منتشر شد، AT070TN07 V.B از صفحه نمایش 480 ((RGB) × 234 با نسبت 16:9 (W:H) پشتیبانی می کند.که پیکسل های آن در نوار عمودی RGB ترتیب داده شده استدر مورد جزئیات مکانیکی، دارای منطقه فعال 154.08 ((W) × 86.58 ((H) mm، اندازه طرح 164.9 ((W) × 100 ((H) × 6 ((D) mm، اندازه منطقه مشاهده 156.5 ((W) × 89.00 ((H) mm، با درمان سطح از Antiglare،وزن خالص 163g (نوع)به عنوان یک محصول TN، به طور معمول سفید، انتقال LCM، AT070TN07 V.B می تواند 350 cd / m2 روشنایی صفحه نمایش 300: 1 نسبت کنتراست انتقال، 60/60/40/60 (Typ.) ((CR≥10) (L / R / U / D) زاویه مشاهده،بهترین جهت دید ساعت 6 است، و زمان پاسخ 15/20 (Typ.) ((Tr/Td) ms. ، بنابراین ارائه یک پالت از رنگ های کامل رنگ.این محصول 3S6P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و عمر کاری 20K ساعت دارد.AT070TN07 V.B از TFT مخصوص آنالوگ RGB به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 26 پین FPC با ولتاژ منبع برق (3.3/5.0) /5.0/15.0/-10.0V (نوع) ((VCC/AVDD/VGH/VGL). برای جزئیات بیشتر جدید محصول AT070TN07 V.B ما به شدت توصیه می کنیم که شما باید به صفحه داده های ذکر شده در Panelook مراجعه کنید.یا با Innolux یا توزیع کننده آن تماس بگیرید.تمام جزئیات مشخصات توسط مهندسان پانلوک با توجه به صفحه داده وارد می شود.
