جزئیات محصول:
|
| مدل: | LQ150U1LH22 | اندازه مورب: | 15 " |
|---|---|---|---|
| درخشندگی: | 150 سی دی در متر مکعب | قالب پیکسل: | 1600 (RGB) 1200 × [UXGA] 133PPI |
| زاویه دید: | 45/45/10/30 | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 C Storage Temperature: -25 ~ 60 |
| نوع رابط: | LVDS (2 ch ، 6-bit) ، 30 پین اتصال | منبع نور: | CCFL [1 عدد] ، 10K ساعت ، با اینورتر |
| برجسته: | صفحه LCD LCD CCFL TFT,نمایشگر LCD SVGA Sharp |
||
سری LQ150 LQ150U1LW22N LQ150U1LH22
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 150 (نوع) | 45/45/10/30 (حداقل) (CR≥10) | 15/30 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| ساعت 6 | TN ، به طور معمول سفید ، انتقال دهنده | 300: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 | |
| تنوع سفید: | 1.45 (حداکثر) (5 امتیاز) | ||
| اندازه صفحه: | 15.0 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 1600 (RGB) 1200 [UXGA] | نوار عمودی RGB | 0.1900 × 0.1900 [133PPI] | 0.1900 6 06.033 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 304 (H) × 228 (V) | 307.5 (H) × 231.5 (V) | 317.3 (H) × 242 (V) | 7.0 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 4: 3 (H: V) | گوه (PCBA خم ، T≥5.2 میلی متر) | |
| نصب: | سوراخ های نصب جانبی (8-M2) در حاشیه سمت چپ ، راست | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 690 ± 10 گرم | - | Antiglare (مه 25٪) ، پوشش سخت (2H) ، Antireflection | ||
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| CCFL | نوع نور لبه | 1 عدد | سر راست | 10K (حداقل) | - | |
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | با اینورتر | رابط | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| مولکس | 52207-1690 | 1.0 میلی متر | 16 پین | 1 عدد | ||
| راننده برق: | تامین کننده ولتاژ | تأمین جریان | مصرف برق | |||
| 9.0 / 21.0V (حداقل / حداکثر) | - | - | ||||
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 660 میلی آمپر (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | LVDS (2 ch ، 6-bit) | رابط | ||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| JAE | FI-XB30S-HF10 | 1.0 میلی متر | 30 پین | 1 عدد | LVDS-30P2C6B-020B | |

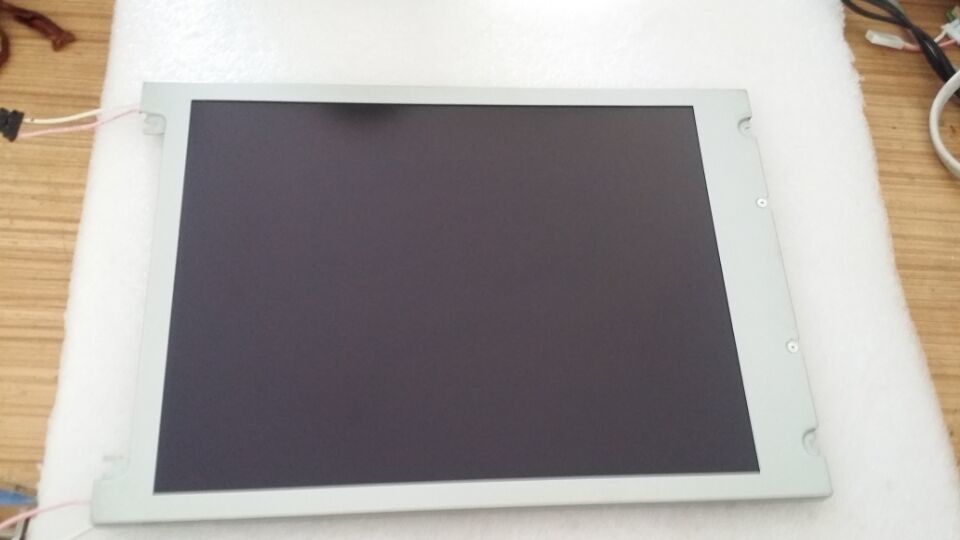

LQ150U1LH22 از نمایشگر پشتیبانی می کند 1600 (RGB) 1200 پوند(UXGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 304 (W) × 228 (H) میلی متر ، اندازه رئوس مطالب 317.3 (W) × 242 (H) × 7 (D) میلی متر ، اندازه منطقه مشاهده 307.5 (W) 231.5 (H) میلی متر ، با سطح آنتیگلار (Haze 25٪) ، پوشش سخت (2H) ، Antireflection ، وزن خالص 690 ± 10g ، نوع شکل Wedge (PCBA Bent ، T≥5.2mm).LQ150U1LH22 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ150U1LH22 می تواند 150 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 300: 1 ، 45/45/10/30 (حداقل) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/15 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 10K ساعت ، با اینورتر است.
