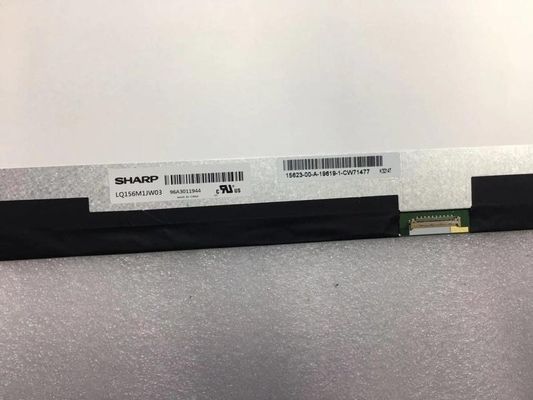

جزئیات محصول:
|
| نام تجاری: | تیز | مدل: | LQ156M1JW03 |
|---|---|---|---|
| درخشندگی: | 300 سی دی در متر مکعب | منبع نور: | WLED ، 15K ساعت ، با درایور LED |
| قالب پیکسل: | 1920 (RGB) 1080 [[FHD] 141PPI | زاویه دید: | 89/89/89/89 (نوع.) (CR≥10) |
| نوع رابط: | eDP (4 باند) ، eDP1.4 ، HBR2 (5.4G / باند) 40 پین اتصال دهنده | محیط: | Operating Temperature: 0 ~ 50 °C ; دمای کار: 0 ~ 50 C Storage Temperature: -25 ~ 60 |
| برجسته: | صفحه LCD LCD XGA,صفحه LCD SVGA Sharp TFT |
||
سری LQ156 LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| اطلاعات اولیه : | نام تجاری | تیز | مدل | LQ156M1JW03 |
|---|---|---|---|---|
| تایپ کنید | LCM اکسید TFT-LCD | استفاده برای |
|
|
| اندازه صفحه نمایش | 15.6 " | نام مستعار | - | |
| محیط : | دمای ذخیره سازی | -25 ~~ 60 درجه سانتیگراد | دمای عملیاتی | 0 ~~ 50 درجه سانتیگراد |
| RoHS | ارتعاش | 1.0 گرم (9.8 متر بر ثانیه) |
| ویژگی های Pixel: | وضوح | 1920 (RGB) 1080 ، FHD | پیچ نقطه (میلی متر) | 0.05975 × 0.17925 (H × V) |
|---|---|---|---|---|
| قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.17925 × 0.17925 (H × V) [141PPI] | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | 344.16 (H) × 193.59 (V) | ناحیه قاب (میلی متر) | - |
| رئوس مطالب ابعاد (میلی متر) | 350.66 (H) × 215.54 (V) | عمق (میلی متر) | 2.4 / 2.6 (نوع / حداکثر) | |
| رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | باریک (PCBA Flat ، T≤3.2 میلی متر) |
| نسبت ابعاد | 16: 9 (H: V) | گرایش | نوع منظره | |
| نصب: | بدون | |||
| مشخصات دیگر: | وزن | 310 گرم (حداکثر) | رفتار | آنتیگلر ، پوشش سخت (3H) |
| اطلاعات اولیه : | درخشندگی (cd / m²) | 300 (نوع) | نسبت کنتراست | 1000: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 89/89/89/89 (نوع) (CR≥10) | حالت نمایش | حالت جدید 2 ، به طور معمول سیاه ، انتقال دهنده | |
| بهترین نمایش در | تقارن | پاسخ (میلی ثانیه) | 8 (نوع) (Tr + Td) | |
| عملکرد رنگ: | مختصات سفید | X: 0.313 ؛Y: 0.329 | نمایش رنگ ها | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.25 / 1.40 (نوع / حداکثر .)(5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 71٪ | sRGB | 100٪ پوشش |
| Adobe RGB | 74٪ پوشش | DCI-P3 | 74٪ پوشش | |
| Rec202020 | 53٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| نرخ فریم: | 240 هرتز |
|---|---|
| اسکن معکوس: | نه |
| سیگنال برق: | تامین کننده ولتاژ | 3.3 ولت (نوع) | تأمین جریان | 360 / 470mA (نوع / حداکثر) | ||
|---|---|---|---|---|---|---|
| مصرف | 1.19 / 1.56W (نوع / حداکثر) | |||||
| نوع سیگنال: | eDP (4 باند) ، eDP1.4 ، HBR2 (5.4G / باند) | ولتاژ سیگنال | - | |||
| ویژگی های رابط: | موقعیت | تایپ کنید | اتصال دهنده | |||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| I-PEX | 20682-040E-02 | 1 عدد | 40 پین | 0.4 میلی متر | ||
| ویژگی های نور پس زمینه: | شکل | - | تایپ کنید | WLED | موقعیت | نوع لبه لبه |
|---|---|---|---|---|---|---|
| جایگزینی | - | تعداد | - | طول عمر | 15K (حداقل) (ساعتها) | |
| ویژگی های رابط: | موقعیت | - | تایپ کنید | در رابط سیگنال پانل موجود است | ||
| درایور نور پس زمینه: | با درایور LED | |||||
| راننده برق: | تامین کننده ولتاژ | 5.0 / 12.0 / 21.0V (حداقل / نوع / حداکثر) | تأمین جریان | 206 / 224mA (نوع / حداکثر) | ||
| مصرف | 2.47 / 2.69W (نوع / حداکثر) | |||||
LQ156M1JW03 از نمایشگر پشتیبانی می کند 1920 (RGB) 1080 پوند(FHD) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 344.16 (W) × 193.59 (H) میلی متر ، اندازه رئوس مطالب 350.66 (W) × 215.54 H (H) × 2.6 (D) میلی متر است ، با سطح آنتیگلار ، پوشش سخت (3H) ) ، وزن خالص 310 گرم (حداکثر) ، نوع شکل Slim (PCBA Flat ، T≤3.2mm).LQ156M1JW03 به عنوان یک محصول جدید M2 ، به طور معمول سیاه ، LCM انتقالی ، می تواند 300 cd / m² روشنایی صفحه نمایش 1000: 1 نسبت کنتراست transimissive ، 89/89/89/89 (نوع) (CR≥10) (L / R / U) / D) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخگویی 8 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 100 ((sRGB).این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 15K ساعت ، با درایور LED است ، تصویب کرد.LQ156M1JW03 از eDP (4 Lan) به عنوان سیسترم ورودی سیگنال استفاده می کند که با 40 پین کانکتور با ولتاژ منبع تغذیه 3.3V (نوع) متصل می شود.
