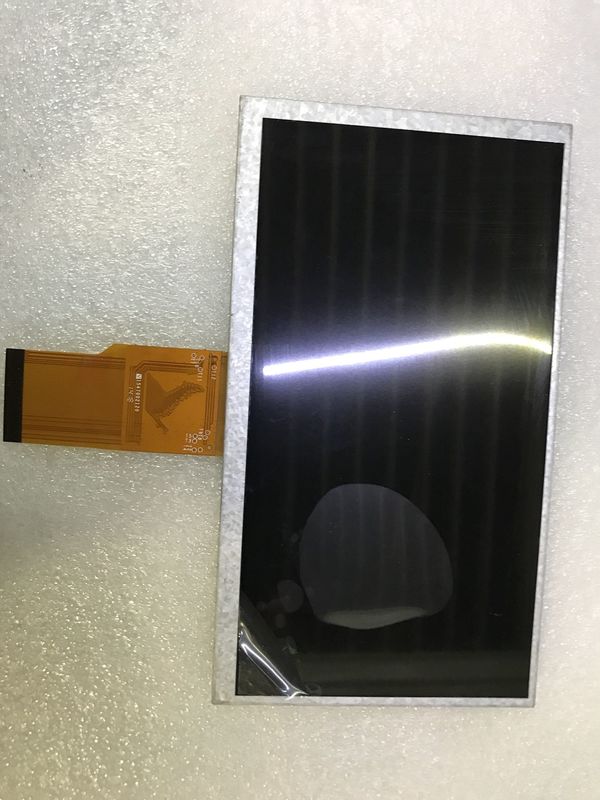

جزئیات محصول:
|

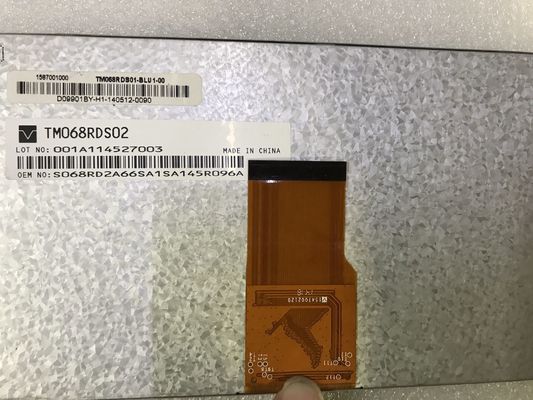

| شماره مدل: | TM068RDS02 | برند: | AIVC |
|---|---|---|---|
| اندازه: | 6.8 اینچ | وضوح: | 800 ((RGB) × 480 (WVGA) 138PPI |
| روشنایی: | 400cd/m2 | زاویه دید: | 75/75/60/70 (نوع) (CR≥10 |
| محدوده دما: | دمای ذخیره سازی: -55 ~ 125 °C دمای کار: -40 ~ 85 °C | ||
| برجسته کردن: | صفحه نمایش LCD LVDS TFT,صفحه نمایش LCD TFT شارپ CCFL |
||
| اطلاعات اساسی: | تولید کننده | مدل پانل | نوع پنل | نام مستعار |
|---|---|---|---|---|
| TM068RDS02 | a-Si TFT-LCD، LCM | - | ||
| محیط زیست | دولت RoHS | دمای عملیاتی | دمای ذخیره | سطح ارتعاش |
| -40 ~ 85 °C | -55 ~ 125 °C |
| اطلاعات اساسی: | روشنایی (cd/m2) | زاویه دید (L/R/U/D) | زمان پاسخ (ms) |
|---|---|---|---|
| 400 (نوع) | 75/75/60/70 (نوع) ((CR≥10) | 20 (نوع) ((Tr+Td) | |
| بهترین منظره | حالت نمایش | نسبت کنتراست | |
| ساعت 12 | TN، به طور معمول سفید، قابل انتقال | 500: 1 (معمولی) (رسانی) | |
| رنگ صفحه نمایش: | دمای رنگ | رنگ های نمایش | مختصات سفيد |
| 6645K | 16.7M (8-bit) | X:0.309"ی":0.335 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 49 درصد | ۶۹% | 51 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 51 درصد | 37 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| نوع سفيد: | 1.25/1.33 (نوع/حداکثر) ((9 امتیاز | ||
| اندازه پنل: | 6.8" | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | فرمت پیکسل | پیکسل ها | پیکسل پیچ (میلی متر) | فاصله نقطه (ملی متر) |
| 800 ((RGB) × 480 [WVGA] | نوار عمودی RGB | 0.18975×0.1660 [138PPI] | 0.06325×01660 | |
| اندازه مکانیکی: | منطقه فعال (ملی متر) | مساحت بیزل (ملی متر) | ابعاد طرح (ملی متر) | عمق خاکستری (ملی متر) |
| 151.8 ((H) × 79.68 ((V) | 152.8 ((H) × 82.68 ((V) | 163 ((H) × 91 ((V) | 4.9/5.2 (نوع / حداکثر) mm | |
| ویژگی های طرح: | فاکتور فرم | جهت گیری | نسبت ابعاد | سبک شکل |
| مستطیل مسطح | نوع منظره | 17:9 | ||
| جزئیات دیگر: | وزن | پوشش پانل | درمان | |
| ۱۳۱ گرم | - | ضد آینه | ||
| اسکن برعکس: | بله (U/D، L/R) |
|---|---|
| فرکانس عمودي: | 60 هرتز |
| کنترل کننده زمان (T-CON): | T-CON جاسازی شده |
| مشخصات لامپ: | نوع | موقعیت | مقدار | شکل | زندگی ((ساعت) | مبادله لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | 3S7P | آرایه | 10K ((دقيقه) | - | |
| WLED برق: | ولتاژ | عرضه فعلی | قدرت | |||
| 9.6 ولت (نوع) | 140/200mA (نوع / حداکثر) | 1.34/1.92W (نوع / حداکثر) | ||||
| ویژگی های رابط: | موقعیت | راننده چراغ پشتی | نوع | |||
| - | نه | |||||
| صفحه راننده برق: | ولتاژ | عرضه فعلی | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3/10.5/20.0/-7.0V (نوع) ((VCC/AVDD/VGH/VGL) | - | - | ||||
| ولتاژ برای سیگنال های نمایش: | 0≤VIL≤0.3VCC؛ 0.7VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | موقعیت | سیگنال | نوع | |||
| - | TTL (1 ch، 8-bit) | FPC | ||||

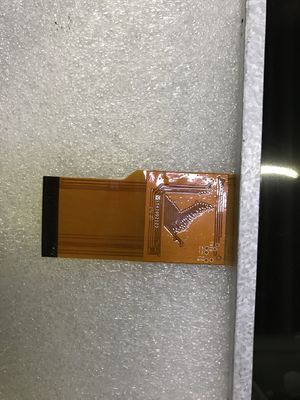

| مشخصات FPC: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| 0.5 میلی متر | 50 پین | 1 عدد | ||||
با نسبت نمای 17:9 (W:H) ، که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 151.8 ((W) × 79.68 ((H) mm، اندازه طرح 163 ((W) × 91 ((H) × 5.2 ((D) mm،اندازه منطقه مشاهده 152.8 ((W) × 82.68 ((H) mm، با درمان سطح از Antiglare، وزن خالص 131g. به عنوان یک TN، به طور معمول سفید، انتقال LCM محصول، TM068RDS02 می تواند ارائه 400 cd / m2 روشنایی صفحه نمایش 500:1 نسبت کنتراست انتقال، 75/75/60/70 (Typ.) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در ساعت 12 و زمان پاسخ 20 (Typ.) ((Tr+Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود، بنابراین ارائه یک پالت از 16.7M رنگ، همچنین با عملکرد طیف رنگی 49٪ (NTSC).این محصول 3S7P WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و زمان زندگی کار 10K ساعت را اتخاذ کرده استTM068RDS02 از TTL (1 ch، 8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 50 پین FPC با ولتاژ منبع برق 3.3/10.5/20 متصل می شود.0/-7.0V (نوع) ((VCC/AVDD/VGH/VGL)
