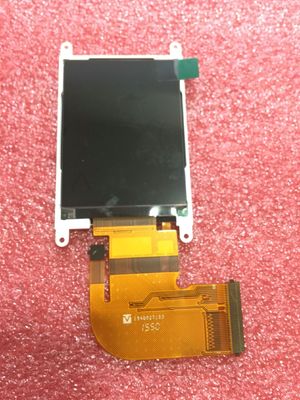

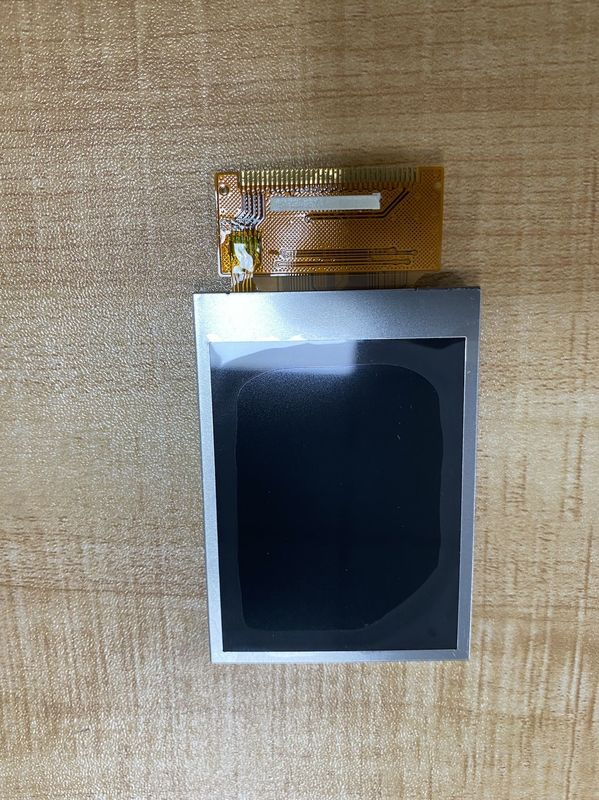

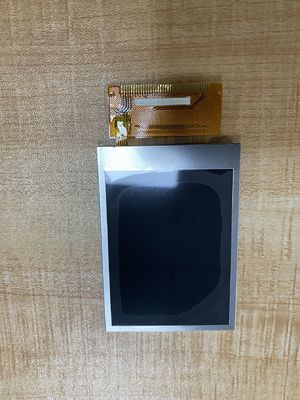

جزئیات محصول:
|
| شماره مدل: | TM024HDH49 | برند: | تایانما |
|---|---|---|---|
| اندازه: | 2.4 اینچ | وضوح: | 240 (RGB) × 320، QVGA، 166PPI |
| روشنایی: | 200 cd/m² (نوع) | زاویه دید: | 70/70/70/60 (نوع) ((CR≥10) |
| محدوده دما: | Operating Temp.: -20 ~ 70 °C ; دمای عملیاتی: -20 ~ 70 درجه سانتیگراد; Storage Temp. | ||
| برجسته کردن: | صفحه LCD QVGA TIANMA,صفحه LCD SVGA TIANMA |
||
| اطلاعات اساسی: | نام تجاری | نام مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| TM024HDH49 | a-Si TFT-LCD، LCM | - | ||
| حداکثر رتبه بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح ارتعاش |
| -20 ~ 70 °C | -30 ~ 80 °C |
| اندازه صفحه نمایش: | 2.4 | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | تعداد پیکسل ها | فرمت پیکسل | ارتفاع نقطه (H × V) | پیچ پیکسل (H × V) |
| 240 ((RGB) × 320، QVGA | نوار عمودی RGB | 0.051×0.153 میلی متر | 0.153×0.153 میلی متر [166PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | باز شدن بیزل (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 36.72×48.96 میلی متر | - | 42.72×60.26 میلی متر | 2.25±0.2 میلی متر | |
| ویژگی های طرح: | شکل فرم | نسبت ابعاد (H: V) | جهت گیری | سبک شکل |
| مستطیل مسطح | 3:4 | نوع پرتره | ||
| سایر مشخصات: | ماسا | پوشش پانل | درمان سطح | |
| 12.0g (نوع) | - | پاک شده | ||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 200 cd/m2 (معمول) | TN، به طور معمول سفید، قابل انتقال | 500١ (نوعي) (رسانه) | |
| چشم انداز خوب در | زاویه دید | زمان پاسخ | |
| ساعت 6 | 70/70/70/60 (نوع) ((CR≥10) | 20 (نوع) ((Tr+Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ: | رنگ پشتیبانی | هماهنگی رنگ |
| 8553K | 262K (6-bit) | X:0.286"ی":0.311 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 52 درصد | 73 درصد | 55 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 55 درصد | 39 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| يکپارچگي سفيد: | 1.25 (نوع) ((۹ امتیاز) | ||
| نرخ تجدید: | 60 هرتز |
|---|---|
| اسکن برعکس: | نه |
| لیست IC راننده: | COG ساختار HX8347-G |
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | زندگی ((ساعت) | مقدار | شکل | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | 20K ((نوعي)) | 1S4P | موازی | - | |
| WLED برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 3.2V (نوع) | 15mA (نوع) | 192mW (نوعی) | ||||
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| نه | شامل رابط سیگنال | |||||
| سيگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 2.8/2.8V (نوع) ((IOVCC/VCC) | - | 30/36mW (نوع/حداکثر.) | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| 8/9/16/18-bit 8080 موازی | FPC | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | مقدار | آویز | ارتفاع پین | پیکربندی پین |
| 1 عدد | ۲۴ پین | 0.5 میلی متر | ||||
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای ناحیه فعال 36.72 ((W) × 48.96 ((H) mm، اندازه خاکستری 42.72 ((W) × 60.26 ((H) × 2.45 ((D) mm،با درمان سطح Clearبه عنوان یک محصول LCM TN، به طور معمول سفید، قابل انتقال، TM024HDH49 می تواند 200 cd / m2 روشنایی صفحه نمایش 500: 1 نسبت کنتراست قابل انتقال، 70/70/70/60 (Typ.) ((CR≥10) زاویه دید (L/R/U/D)، بهترین جهت مشاهده در ساعت 6 و زمان پاسخ 20 (Typ.) ((Tr+Td) ms. مقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود،به این ترتیب یک پالت از رنگ های 262K ارائه، همچنین با عملکرد طیف رنگی 53٪ (NTSC) ، این محصول 1S4P WLED را به عنوان سیستم روشنایی پس زمینه خود که به عنوان نوع نور لبه قرار داده شده است و دارای عمر کاری 20K ساعت است، به کار برد.درایور پس زمینه خارجی نیز مورد نیاز است.. TM024HDH49 از 8/9/16/18 بیتی 8080 موازی به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 24 پین FPC با ولتاژ تغذیه 2.8/2.8V (نوع) (IOVCC / VCC) متصل می شود.
