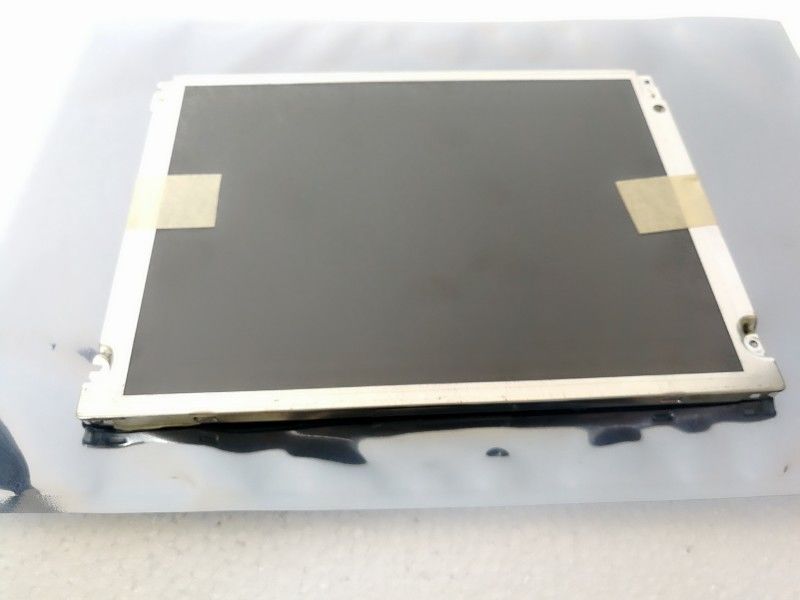

جزئیات محصول:
|
| شماره مدل: | TM121SCS01 | برند: | AVIC |
|---|---|---|---|
| اندازه: | 12.1 اینچ | وضوح: | 800(RGB)×600، SVGA، 82PPI |
| روشنایی: | 400cd/m2 | زاویه دید: | 70/70/50/60 (نوع) (CR≥10) |
| محدوده دما: | Operating Temp.: -20 ~ 70 °C ; دمای عملیاتی: -20 ~ 70 درجه سانتیگراد; Storage Temp. | ||
| برجسته کردن: | صفحه LCD QVGA TIANMA,صفحه LCD SVGA TIANMA |
||
| اطلاعات اساسی: | برند | مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD، LCM | - | ||
| قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
| -20 ~ 70 °C | -30 ~ 80 °C |
| اندازه پنل: | 12.1 اینچ | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
| 800 ((RGB) × 600، SVGA | نوار عمودی RGB | 0.1025×0.3075 میلی متر | 0.3075×0.3075 میلی متر [82PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
| 246×184.5 میلی متر | 249.0×188.3 میلی متر | 279×209 میلی متر | 11.0 (حداکثر) mm | |
| ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
| مستطیل مسطح | 4(W: H) | نوع منظره | ||
| ثابت کردن: | سوراخ های نصب صورت (۷ عدد) در قسمت چپ و راست قاب | |||
| ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
| - | ۴۲۵ گرم | ضد آینه | ||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 400 cd/m2 (معمول) | TN، به طور معمول سفید، قابل انتقال | 600١ (نوعي) (رسانه) | |
| زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
| 70/70/50/60 (نوع) ((CR≥10) | ساعت 6 | 10/25 (نوع) ((Tr/Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
| 6485K | 262K/16.2M (6 بیتی / 6 بیتی + FRC) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 57 درصد | 79 درصد | ۶۰ درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| ۵۹ درصد | ۴۳ درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| تغییر در روشنایی: | 1.25/1.33 (نوع/حداکثر) ((9 امتیاز) | ||
| مصرف برق: | 6.8W (نوع) |
|---|---|
| نرخ فریم: | 60 هرتز |
| اسکن برعکس: | نه |
| سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| ۲۷۰/۳۲۵mA (نوع/حداکثر) | 3.3V (نوع) | - | ||||

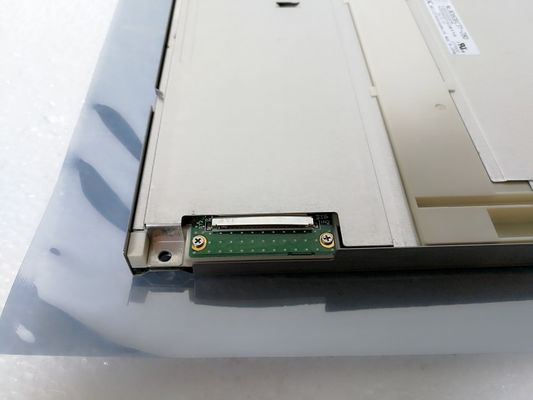

| ویژگی های رابط: | موقعیت | نوع | رابط | |||
| - | کانکتور | LVDS (1 ch، 6/8-bit) | ||||
| رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| STM | MSB240420HE | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C8B-080B | |
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
|---|---|---|---|---|---|---|
| CCFL | نوع چراغ لبه (بالا و پایین) | راست | دو عدد | 50K ((نوعي)) | - | |
| "سي سي اف ال الکتريکل" | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 6.0mA (نوع) | ۷۷۰ ولت (نوع) | |||||
| ولتاژ روشن شدن | فرکانس لامپ | |||||
| ۹۳۰/۱۱۲۰ ولت (حداکثر) ((Ta=+۲۵/۰ درجه سانتیگراد) | 40/55/60KHz (دقیقه/نوع/حداکثر) | |||||
| ویژگی های رابط: | موقعیت | نوع | راننده CCFL | |||
| - | کانکتور | نه | ||||
| جزئیات رابط | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| JST | BHSR-02VS-1 | دو عدد | 3.5 میلی متر | 2 پین | BLL-2PINS-HL | |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 246 ((W) × 184.5 ((H) mm، اندازه طرح 279 ((W) × 209 ((H) × 11 ((D) mm، اندازه منطقه مشاهده 249.0 ((W) × 188 است.3 ((H) mmTM121SCS01 به عنوان یک محصول LCM TN، به طور معمول سفید، قابل انتقال، می تواند 400 cd / m2 روشنایی صفحه نمایش 600: 1 نسبت کنتراست قابل انتقال را فراهم کند.70/70/50/60 (نوع) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در ساعت 6 و زمان پاسخ 10/25 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی / 6 بیتی + FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.2M را ارائه می دهد، همچنین با عملکرد طیف رنگ 55٪ (NTSC).این محصول 2 PC CCFL را به عنوان سیستم روشنایی پشتی که به عنوان نوع نور لبه (بالا و پایین) قرار داده شده است و زمان زندگی کاری 50K ساعت را اتخاذ کرده استTM121SCS01 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند، که توسط 20 پین کانکتور با ولتاژ منبع برق 3 متصل می شود.3V (نوع))
