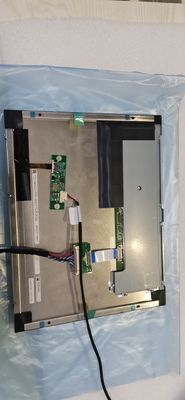

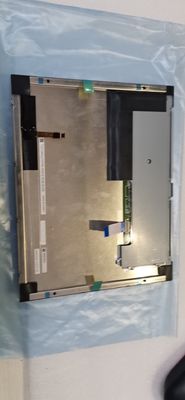

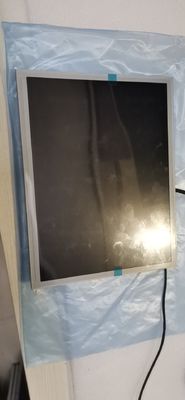

جزئیات محصول:
|
| شماره مدل: | TCG104XGLPAPNN-AN30-S | اندازه: | 10.4 اینچ |
|---|---|---|---|
| وضوح: | 1024 (RGB) 768 × (XGA) 123PPI | روشنایی: | 600 سی دی / متر مربع (نوع.) |
| زاویه دید: | 85/85/85/85 (نوع.) (CR≥10) | نوع سیگنال: | کانکتور LVDS (1 گرم ، 6/8 بیتی) ، 20 پین کانکتور |
| نور پس زمینه: | 2 رشته WLED ، 50K ساعت ، بدون درایور | محدوده دما: | دمای ذخیره سازی: -30 ~ 80 ° C دمای عملیاتی: -30 ~ 80 ° C |
| برجسته: | نمایشگر LCD WLED FSTN,نمایشگر صنعتی WLED TFT |
||
| اطلاعات اولیه : | نام تجاری | مدل | تایپ کنید | نام مستعار مدل |
|---|---|---|---|---|
 |
TCG104XGLPAPNN-AN30-S | a-Si TFT-LCD ، LCM | - | |
| قابلیت اطمینان : | RoHS | دمای کار | دمای ذخیره سازی | مقاومت در برابر لرزش |
|
-30 ~ 80 درجه سانتیگراد | -30 ~ 80 درجه سانتیگراد | - |
| اندازه صفحه: | 10.4 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 1024 (RGB) 8 768 ، XGA | نوار عمودی RGB | 0.0685 × 0.2055 میلی متر | 0.2055 × 0.2055 میلی متر [123PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 210.4 × 157.8 میلی متر | 215.4 × 161.8 میلی متر | 230 × 180.2 میلی متر | 10.5 ± 0.5 میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب جانبی (4-M3) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | TBD | آنتیگلار | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 600 سی دی / متر مکعب (نوع) | AWV ، به طور معمول سیاه ، انتقال دهنده | 700: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 85/85/85/85 (نوع) (CR≥10) | تقارن | 18/12 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6304K | 262K / 16.7M (6 بیتی / 6 بیتی + تمیز کردن) | X: 0.315 ؛Y: 0.340 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 51٪ | 71٪ | 53٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 52٪ | 38٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| نرخ فریم: | 60 هرتز |
|---|---|
| اسکن معکوس: | نه |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 270 / 350mA (نوع / حداکثر) | 3.3 ولت (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | LVDS (1 ch ، 6/8-bit) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| ایریسو | IMSA-9686S-20B-GF4N | 1 عدد | 0.5 میلی متر | 20 پین | LVDS-20P1C8B-010H | |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان |
زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 2 رشته | 2 رشته | 50K (نوع) | - | |
| WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف |
|||
| 80 میلی آمپر (نوع) | 27.0 / 30.51V (نوع / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور WLED | |||
| - | FPC | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| 1 عدد | 1.0 میلی متر | 4 پایه | BLE-4PINS-CACA | |||
TCG104XGLPAPNN-AN30-S از نمایشگر پشتیبانی می کند 1024 (RGB) 768 پوند(XGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 210.4 (W) × 157.8 (H) میلی متر ، اندازه رئوس مطالب 230 (W) × 180.2 (H) × 11 (D) میلی متر ، اندازه منطقه مشاهده 215.4 (W) 1. 161.8 (H) میلی متر ، با سطح سطح آنتیگلار ، وزن خالص TBD.TCG104XGLPAPNN-AN30-S به عنوان یک محصول AWV ، به طور معمول سیاه ، انتقال دهنده LCM ، می تواند روشنایی صفحه نمایش 600 cd / m² 700: 1 نسبت کنتراست transimissive ، 85/85/85/85 (نوع) (CR≥10) (L / R / U / D) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 18/12 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی / 6 بیتی + خاکستری برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K / 16.7M رنگ رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 51 (( NTSC)این محصول 2 رشته WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge قرار داده شده است و دارای طول عمر 50K ساعت است ، به راننده نور پس زمینه خارجی نیز نیاز دارد.TCG104XGLPAPNN-AN30-S از LVDS (1 ch ، 6/8-bit) به عنوان سیسترم ورودی سیگنال استفاده می کند ، که با 20 پین اتصال دهنده با ولتاژ منبع تغذیه 3.3V (نوع) متصل می شود.نرخ فریم عمودی معمول آن (Fv) 60 هرتز است.
