جزئیات محصول:
|
| وضوح: | 1024 ((RGB) × 768 [XGA] 123PPI | نوع پنل: | a-Si TFT-LCD، LCM |
|---|---|---|---|
| فرمت پیکسل: | راه راه عمودی RGB | روشنایی: | 400 cd/m² (نوع) |
| زاویه دید: | 80/80/80/80 (نوع) (CR≥10) | Max. حداکثر Ratings رتبه بندی ها: | دمای کار: -30 ~ 80 °C ؛ دمای ذخیره سازی: -30 ~ 80 °C ؛ سطح ارتعاش: 2.0G (19.6 m/s2) |
| باز شدن قاب: | 215.4 (W) × 161.8 (H) میلی متر | اندازه طرح کلی: | 228 ((W) × 178.5 ((H) × 9.2 ((D) mm |
| برجسته کردن: | صفحه نمایش LVDS TFT LCD,صفحه نمایش NEC TFT انتقالی |
||
| ویژگی های پیکسل: | فرمت پیکسل | 1024 ((RGB) × 768 [XGA] | ارتفاع نقطه | 0.0685×0.2055 میلی متر (H×V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیکسل پیچ | 0.2055×0.2055 mm (H×V) [123PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 210.4×157.8 mm (H×V) | منطقه بیزل | 215.4×161.8 mm (H×V) |
| طرح "دم" | ۲۲۸×۱۷۸٫۵ میلی متر (H×V) | عمق خاکستری | 8.7±0.5 میلی متر | |
| ویژگی های طرح: | فاکتور فرم | مستطیل مسطح | جهت گیری | نوع منظره |
| نسبت ابعاد | 4۳ (H:V) | سبک شکل | ||
| سوراخ ها و براکت ها | حفره های نصب جانبی (4-M2) در قسمت چپ و راست قاب | |||
| ویژگی های دیگر: | وزن | ۳۸۰/۴۰۰ گرم (نوع/حداکثر) | سطح | ضد شعله، پوشش سخت (3H) |
| اطلاعات اساسی: | روشنایی | 400 cd/m2 (معمول) | نسبت کنتراست | 900١ (نوعي) (رسانه) |
|---|---|---|---|---|
| زاویه دید | 80/80/80/80 (نوع) ((CR≥10) | حالت نوری | TN، به طور معمول سفید، قابل انتقال | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 3/15 (نوع) ((Tr/Td) (ms) | |
| عملکرد رنگ: | رنگ بندی | Wx:0.313"وی":0.329 | شماره رنگ | 262K/16.7M (6 بیتی / 6 بیتی + Hi-FRC) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.25/1.40 (نوع / حداکثر) ((۵ امتیاز) | |
| سال 1931 رنگ گامل: | نسبت NTSC | 38 درصد | sRGB | 54 درصد پوشش |
| Adobe RGB | پوشش ۴۰٪ | DCI-P3 | پوشش ۴۰٪ | |
| بازنشسته2020 | 29 درصد پوشش | ملاحظات | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های روشنایی پس زمینه: | شکل لامپ | دو رشته | نوع لامپ | WLED | طول عمر | 70K ((نوع) (ساعت) |
|---|---|---|---|---|---|---|
| جایگزین کردن | قابل تعویض (104LHS55) | مقدار | دو رشته | موقعیت | نوع نور لبه (بسته بالا) | |
| لامپ برق: | ولتاژ ورودی | 24.3/27.8/31.4 ولت (دقیقه/نوع/حداکثر) | ورودی فعلی | 60/66mA (نوع / حداکثر) | ||
| ویژگی های رابط: | نوع | کانکتور | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | برند | مدل | ارتفاع پین | آویز | مقدار | پیکربندی |
| JST | SM08B-SRSS-TB | 1.0 میلی متر | 8 پین | 1 عدد | BLE-8PINS-ACACNNN | |

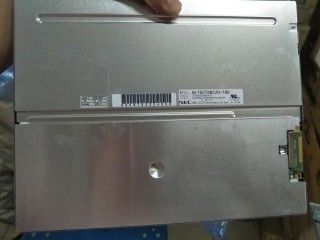

| اطلاعات اساسی: | برند پنل | مدل پانل | NL10276BC20-18D | |
|---|---|---|---|---|
| اندازه قطبی | 10.4 | درخواست | ||
| نوع پنل | a-Si TFT-LCD، LCM | نام مستعار مدل | - | |
| قابل اعتماد بودن: | دمای عملیاتی | -30 ~ 80 °C | دمای ذخیره | -30 ~ 80 °C |
| دولت RoHS | درجه ارتعاش | 2.0G (19.6 m/s2) |
| فرکانس فریم: | 60 هرتز |
|---|---|
| اسکن برعکس: | بله (180°) |
| مصرف برق: | 4.8W (نوع) |
| سيستم سيگنال: | LVDS (1 ch، 6/8-bit) | ولتاژ منطق | - | |||
|---|---|---|---|---|---|---|
| سيگنال برق: | ولتاژ ورودی | 3.3V (نوع) | ورودی فعلی | ۴۵۰/۷۸۰mA (نوع/حداکثر) | ||
| ویژگی های رابط: | نوع | کانکتور | موقعیت | - | ||
| جزئیات کانکتور: | برند | مدل | ارتفاع پین | آویز | مقدار | پیکربندی |
| JAE | FI-SE20P-HFE | 1.25 میلی متر | 20 پین | 1 عدد | LVDS-20P1C8B-170A | |
در مورد جزئیات مکانیکی، دارای منطقه فعال 210.4 ((W) × 157.8 ((H) mm، اندازه خاکستری 228 ((W) × 178.5 ((H) × 9.2 ((D) mm، اندازه منطقه مشاهده 215 است.4 ((W) × 161.8 ((H) mm، با درمان سطحی از Antiglare، پوشش سخت (3H) ، وزن خالص 380/400g (نوع / حداکثر). به عنوان یک محصول TN، به طور معمول سفید، LCM انتقال پذیر،NL10276BC20-18D می تواند 400 cd/m2 روشنایی صفحه نمایش 900۱ نسبت کنتراست ترانسمیسیو، 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در ساعت 6 و زمان پاسخ 3/15 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیت / 6 بیت + Hi-FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگی 40٪ (NTSC).این محصول 2 رشته WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور لبه (جانب بالا) قرار داده شده است و زمان زندگی کاری 70K ساعت را اتخاذ کرده استNL10276BC20-18D از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 20 پین متصل می شود.3V (نوع))
